Подшипник игольчатый роликовый NKI 60/25 (244712) SRG
Идентификация
- Обозначение (ISO)
- NKI 60/25
- Обозначение (ГОСТ)
- 244712
- Бренд
- SRG
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI60
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 44 кН
- Статич. грузоподъемность (C₀)
- 95 кН
- Макс. обороты (смазка)
- 6 000 об/мин
- Макс. обороты (масло)
- 6 700 об/мин
- Масса
- 0.394 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -40°C до +120°C

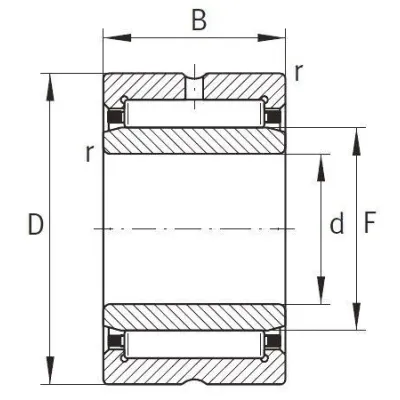

- Внутренний диаметр (d)
- 60 мм
- Наружный диаметр (D)
- 82 мм
- Ширина (B)
- 25 мм
- Диаметр под тела качения (Fw)
- 68 мм
Описание
Игольчатый подшипник NKI60/25 (размеры 60x82x25 мм) с точёным массивным наружным кольцом с бортами и съёмным внутренним кольцом. Отличается высоким уровнем радиальной грузоподъёмности при малой высоте поперечного сечения, благодаря чему широко применяется в условиях жестких ограничений по радиальному габариту.
Вопросы и ответы по серии NKI60
В чем разница между исполнениями NKI 60/25 и NKI 60/35?
Подшипники серии NKI60 имеют одинаковый внутренний (60 мм) и наружный (82 мм) диаметры, но различаются по ширине и грузоподъемности. Исполнение NKI 60/25 имеет ширину 25 мм, а NKI 60/35 — 35 мм, что обеспечивает повышенную радиальную грузоподъемность. Выбор конкретного варианта зависит от расчетной нагрузки и пространственных ограничений узла.
Чем подшипник NKI60 отличается от серии NK60?
Подшипник NKI60 поставляется в комплекте со съемным внутренним кольцом, поэтому вал под ним не требует поверхностной закалки и шлифовки. Подшипники серии NK60 поставляются без внутреннего кольца и монтируются напрямую на закаленный вал. Использование NKI60 целесообразно, когда термообработка вала невозможна или экономически невыгодна.
Каковы аналоги подшипников NKI60 по ГОСТ и ISO?
По международной классификации ISO серия обозначается как NKI (например, NKI 60/25 или NKI 60/35). Отечественным аналогом по ГОСТ для игольчатых подшипников с точеными кольцами и внутренним кольцом выступает серия 40741xx или 40749xx (например, аналог NKI 60/25 по габаритам — 4074112 / 4074912). При подборе аналогов следует проверять совпадение ширины, наличия смазочных отверстий и величины радиального зазора.
Как выбрать радиальный зазор (CN или C3) для NKI60?
Стандартный радиальный зазор CN подходить для большинства типовых условий эксплуатации при нормальных температурах и посадках. Увеличенный зазор C3 применяется при работе в условиях повышенного нагрева вала, высоких скоростей вращения или при плотных посадках на вал и в корпус. Правильный выбор зазора предотвращает заклинивание роликов из-за температурного расширения.
В каких узлах чаще всего применяются подшипники NKI60?
Подшипники серии NKI60 широко используют в автомобильных трансмиссиях, промышленных редукторах, гидравлических насосах и станочном оборудовании. Они незаменимы в узлах, где требуются высокая радиальная жесткость и несущая способность при минимальном радиальном пространстве.
Монтаж и эксплуатация
- Посадка на вал
- k5 (для стандартных нагрузок), m5 или k6 (для повышенных и ударных нагрузок)
- Посадка в корпус
- K7 (для стальных и чугунных корпусов), H7 (при необходимости легкого осевого перемещения), N7 (при плотной посадке)
- Монтаж
- Внутреннее кольцо является съемным, что позволяет монтировать кольца отдельно. Запрессовка должна производиться с помощью монтажной гильзы (оправки) с приложением усилия строго к запрессовываемому кольцу, исключая передачу монтажного усилия через ролики. Допускается ограниченное осевое смещение вала относительно корпуса (для NKI 60/25 — до s = max 1 мм).
- Смазка
- Подшипники поставляются несмазанными (с консервационной защитой). На наружном кольце имеется кольцевая канавка и смазочное отверстие для повторного смазывания. Для смазки применяют консистентную пластичную смазку или трансмиссионные/индустриальные масла в зависимости от частоты вращения и рабочей температуры.
- Эксплуатация
- Подшипники обеспечивают высокую радиальную грузоподъемность и жесткость при компактных габаритах, но не способны воспринимать осевые нагрузки (требуется фиксация вала сторонними упорными элементами). Крайне чувствительны к перекосам вала относительно корпуса, перекос не должен превышать 2-3 угловых минут.
Аналоги по каталогам производителей
- IKOTAFI 608225
- INA / SchaefflerNKI60/25-XL
- Koyo / JTEKTNKJ60/25A
- NKENKI60/25
- SKFNKI 60/25
