SL01 4848
Подшипник роликовый цилиндрический SL01 4848 INA
Идентификация
- Обозначение (ISO)
- SL01 4848
- Бренд
- INA
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- 4848
- Рядность
- двухрядный
- Сепаратор
- Без сепаратора (полнотелый)
- Динам. грузоподъемность (C)
- 510 кН
- Статич. грузоподъемность (C₀)
- 1260 кН
- Макс. обороты (смазка)
- 730 об/мин
- Макс. обороты (масло)
- 1 170 об/мин
- Масса
- 10 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

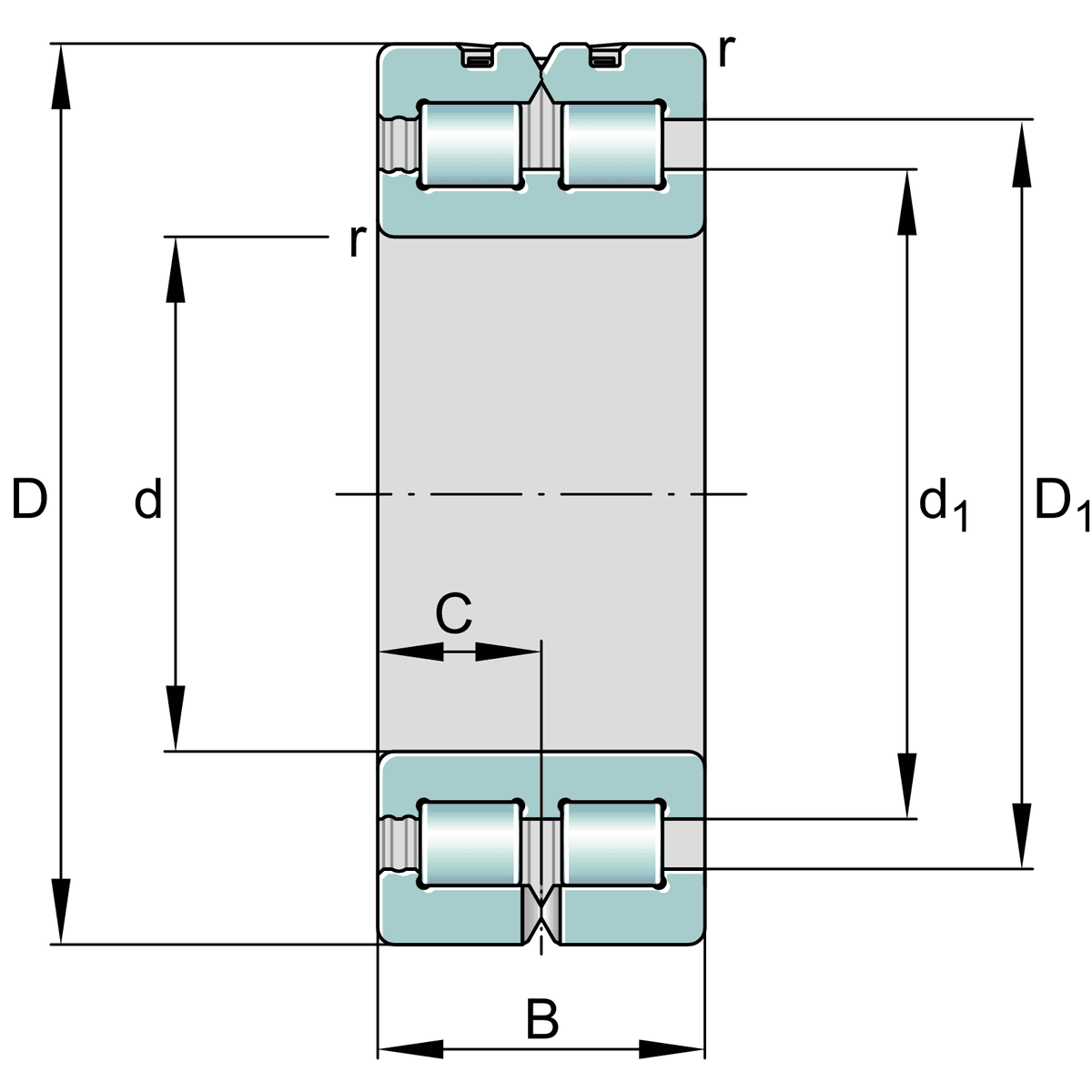

- Внутренний диаметр (d)
- 240 мм
- Наружный диаметр (D)
- 300 мм
- Ширина (B)
- 60 мм
- Диаметр под тела качения (Fw)
- 249 мм
Описание
SL014848 (INA / Schaeffler) — двухрядный бессепараторный (full complement) цилиндрический роликовый подшипник размерной серии 48. Выполняет функцию фиксирующего (locating) подшипника, воспринимает экстремально высокие радиальные нагрузки и осевые усилия в обоих направлениях. Конструкция состоит из цельного внутреннего кольца с тремя бортами и составного наружного кольца с канавкой и отверстиями для смазки. Применяется в тяжелонагруженных узлах кранового оборудования, редукторах и металлургических машинах.
Вопросы и ответы по серии 4848
Чем отличаются исполнения подшипников SL014848 и SL024848?
Подшипник SL014848 (обозначение по ISO — NNC4848V) является фиксирующим подшипником с бортиками на кольцах, удерживающим вал в обоих осевых направлениях. Исполнение SL024848 (по ISO — NNCL4848V/CV) является плавающим и не имеет бортиков на наружном кольце, что позволяет компенсировать тепловое расширение и осевые смещения вала.
Бывают ли в серии 4848 уплотненные исполнения?
Подшипники исполнений SL014848 и SL024848 изготавливаются в открытом исполнении без контактных уплотнений, что обеспечивает свободную подачу масляной или пластичной смазки. Уплотненные двухрядные бессепараторные подшипники с защитными крышками относятся к смежной линейке SL04 (например, SL045048-PP).
Существует ли прямой аналог подшипника SL014848 / SL024848 по ГОСТ?
Прямого аналога по ГОСТ для данного типоразмера (240х300х60 мм) отечественной промышленностью не выпускается. При подборе замен используют международные маркировки по ISO/DIN: NNC4848V для фиксирующего типа и NNCL4848V (или NNCL4848CV) для плавающего типа.
Как правильно выбрать внутренний радиальный зазор в серии 4848?
Базовые подшипники поставляются с нормальным зазором CN (Group N) для стандартных условий работы. При эксплуатации в высокотемпературных узлах или при установке с увеличенным натягом посадки выбирают модификации с зазором C3 или C4.
В каких узлах применяется роликовый подшипник серии 4848?
За счет бессепараторной конструкции с максимальным количеством роликов подшипники серии 4848 выдерживают экстремальные радиальные нагрузки. Их используют в тяжелых промышленных редукторах, крановом оборудовании, прокатных станах и горнодобывающей технике.
Монтаж и эксплуатация

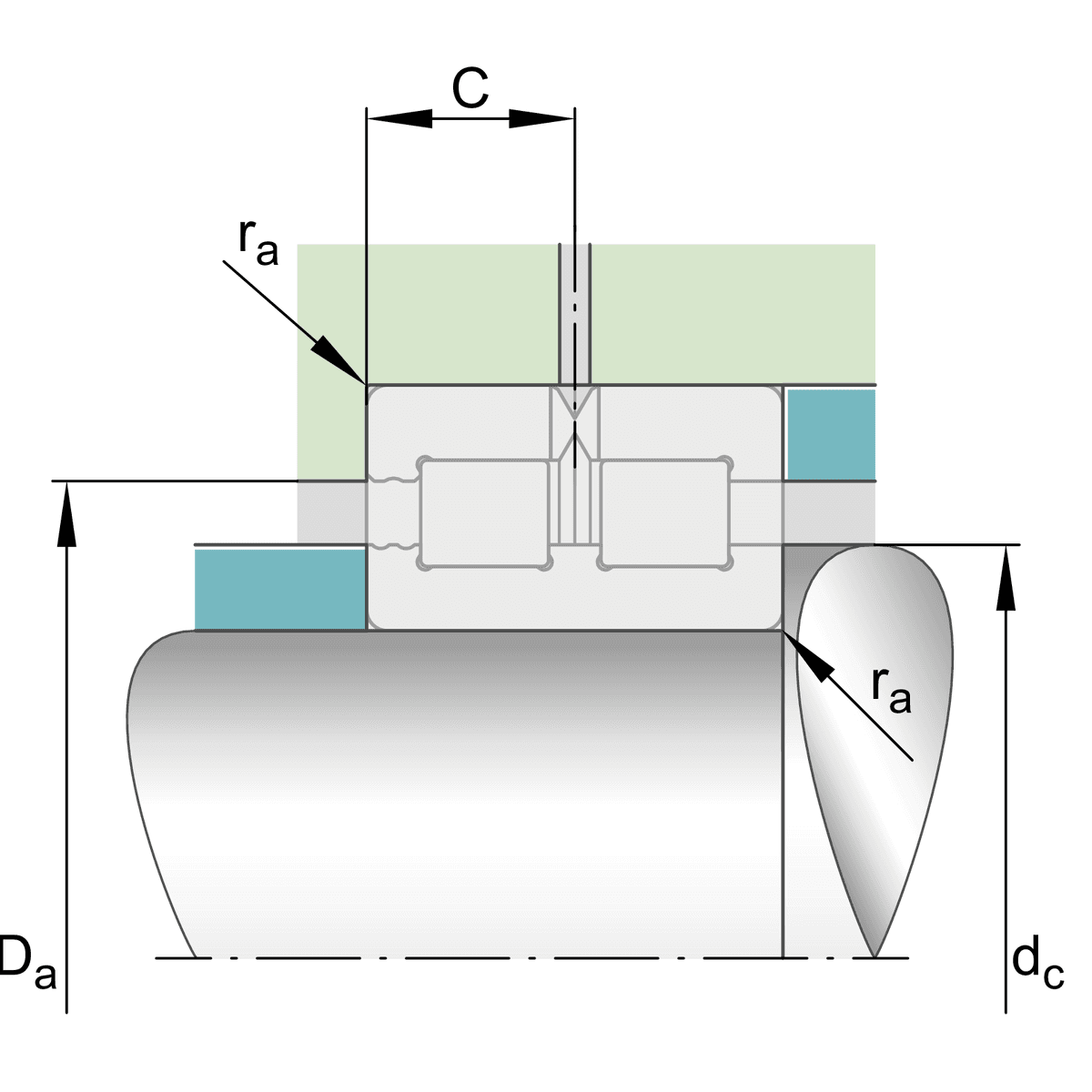

- Посадка на вал
- n6 (при нормальных и тяжелых нагрузках) или m5 / k5 (при умеренных нагрузках)
- Посадка в корпус
- H7 / J7 (при неподвижном наружном кольце) или K7 / M7 (при повышенных радиальных нагрузках)
- Монтаж
- Запрещается передавать монтажное усилие через тела качения. Монтаж на вал диаметром 240 мм рекомендуют производить с предваряющим индукционным нагревом подшипника до 80–100 °C. Обоймы подшипника должны быть надежно зафиксированы заплечиками вала или корпуса в осевом направлении.
- Смазка
- Подшипники оснащены смазочной канавкой и отверстиями на наружном кольце для подвода смазки. Могут смазываться как консистентной пластичной смазкой, так и жидким маслом (циркуляционным или масляной ванной).
- Эксплуатация
- Бессепараторные роликоподшипники обладают высокой радиальной грузоподъемностью, но имеют более низкую предельную частоту вращения из-за трения между роликами. Требуется обеспечение минимальной радиальной нагрузки для предотвращения проскальзывания роликов при работе.
Аналоги по каталогам производителей
- FAGNNC4848-V
- NKENNC4848V
- NTNSL01-4848
- SKFNNC 4848 CV
- ZENNNC4848-V
