SL01 4836
Подшипник роликовый цилиндрический SL01 4836 INA
Идентификация
- Обозначение (ISO)
- SL01 4836
- Бренд
- INA
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- 4836
- Рядность
- двухрядный
- Динам. грузоподъемность (C)
- 270 кН
- Статич. грузоподъемность (C₀)
- 640 кН
- Макс. обороты (смазка)
- 1 070 об/мин
- Макс. обороты (масло)
- 1 560 об/мин
- Масса
- 4.046 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (Нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

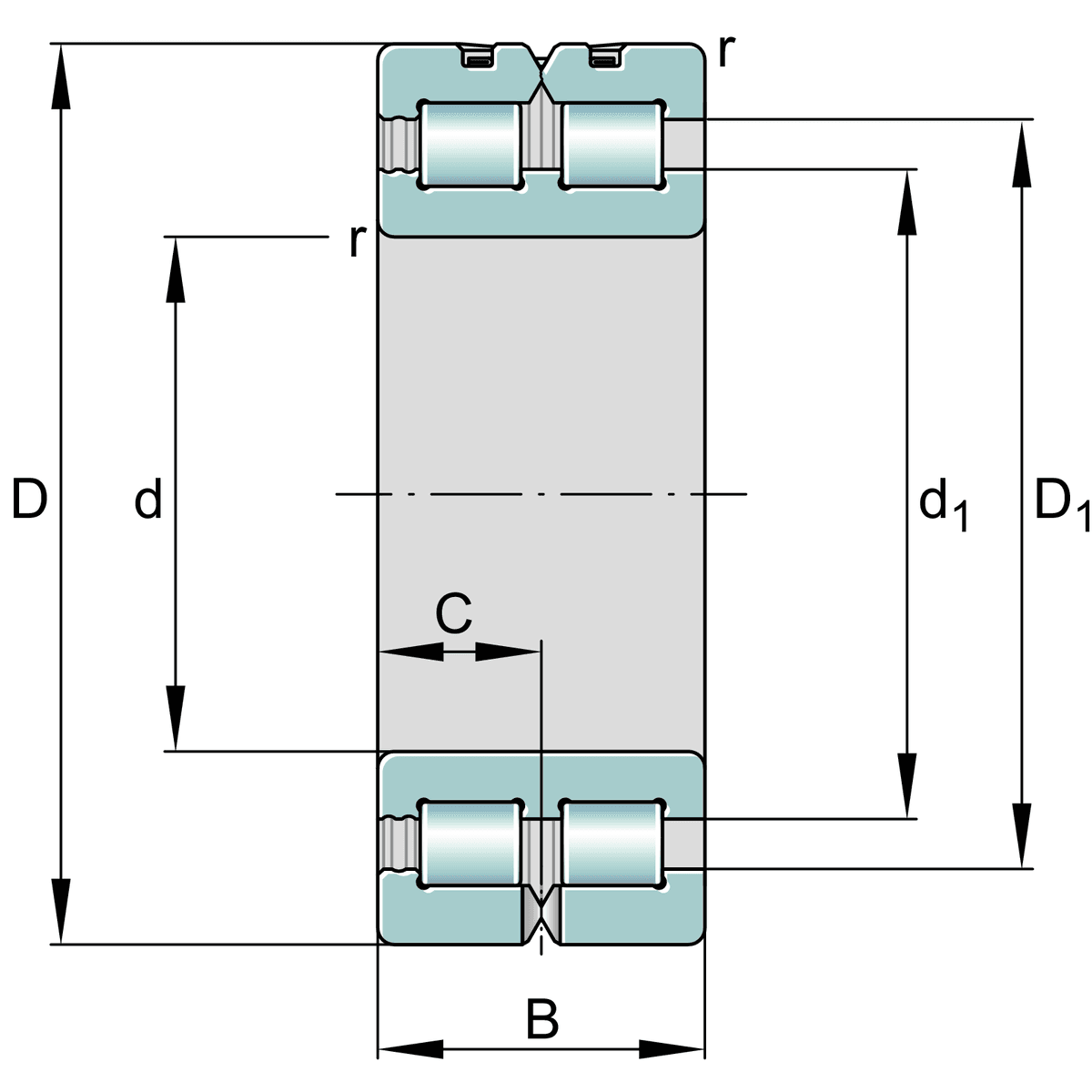

- Внутренний диаметр (d)
- 180 мм
- Наружный диаметр (D)
- 225 мм
- Ширина (B)
- 45 мм
Описание
Подшипник INA SL014836 (SL01 4836) представляет собой двухрядный бессепараторный цилиндрический роликовый подшипник фиксирующего типа (locating bearing) размерной серии 48. Размеры изделия: внутренний диаметр 180 мм, наружный диаметр 225 мм, ширина 45 мм. Конструкция без сепаратора с максимальным заполнением роликами обеспечивают экстримально высокую радиальную грузоподъемность (динамическая C = 270 кН, статическая C0 = 640 кН) и высокую жесткость при компактных габаритах. Наружное кольцо выполнено с канавками под стопорные rings. Подшипник способствовал восприятию больших радиальных нагрузок и осевых усилий в обоих направлениях. Основное назначение — канатовые блоки крановой техники, барабаны лебедок и тяжелонагруженные промышленные редукторы.
Вопросы и ответы по серии 4836
Чем отличаются исполнения по уплотнениям и зазорам в серии подшипников 4836?
Подшипники серии 4836 (например, SL014836 или NNC4836V) выпускаются в открытом исполнении без встроенных контактных уплотнений и рассчитываются на внешнее уплотнение узла. В базовом исполнении подшипник поставляется с нормальным радиальным зазором (CN). Для работы при повышенных температурах или при монтаже с тяжелыми натягами используются модификации с увеличенным зазором C3 или C4.
Существует ли аналог подшипника SL014836 по ГОСТ и какова его взаимозаменяемость по ISO?
Прямого обозначения по советскому ГОСТ для роликового двухрядного бессепараторного подшипника серии SL014836 не существует, однако габариты детали (180х225х45 мм) соответствуют международной размерной серии ISO 4836. Обозначения ведущих брендов — INA SL014836-A, SKF NNC4836CV и NTN SL01-4836 — являются полностью взаимозаменяемыми аналогичными изделиями.
Как выбрать нужное исполнение подшипника серии 4836 под конкретные условия?
Исполнение SL014836 выбирают в том случае, если требуется фиксирующая двухрядная опора, воспринимающая как высокие радиальные, так и осевые нагрузки в обоих направлениях. Если узлу необходима плавающая опора или канавки под стопорные кольца на наружном кольце, выбирают смежные версии, такие как SL024836 или SL04.
В каких узлах и оборудовании применяются подшипники серии 4836?
Благодаря бессепараторной конструкции (full complement) подшипники серии 4836 вмещают максимальное количество роликов и способны выдерживать экстремальные радиальные нагрузки. Их применяют в тяжелых промышленных редукторах, металлургических станах, мостовых кранах, канатных блоках и горнодобывающей технике.
Как расшифровываются маркировки и суффиксы в серии SL014836-A?
Префикс SL01 обозначает двухрядный бессепараторный роликовый цилиндрический подшипник фиксирующего типа с цельным внутренним и разъемным наружным кольцом. Обозначение 4836 определяет габаритную серию 48 и диаметр внутреннего отверстия 180 мм (36 × 5). Суффикс A у производителя Schaeffler указывает на модернизированную конструкцию внутренних элементов.

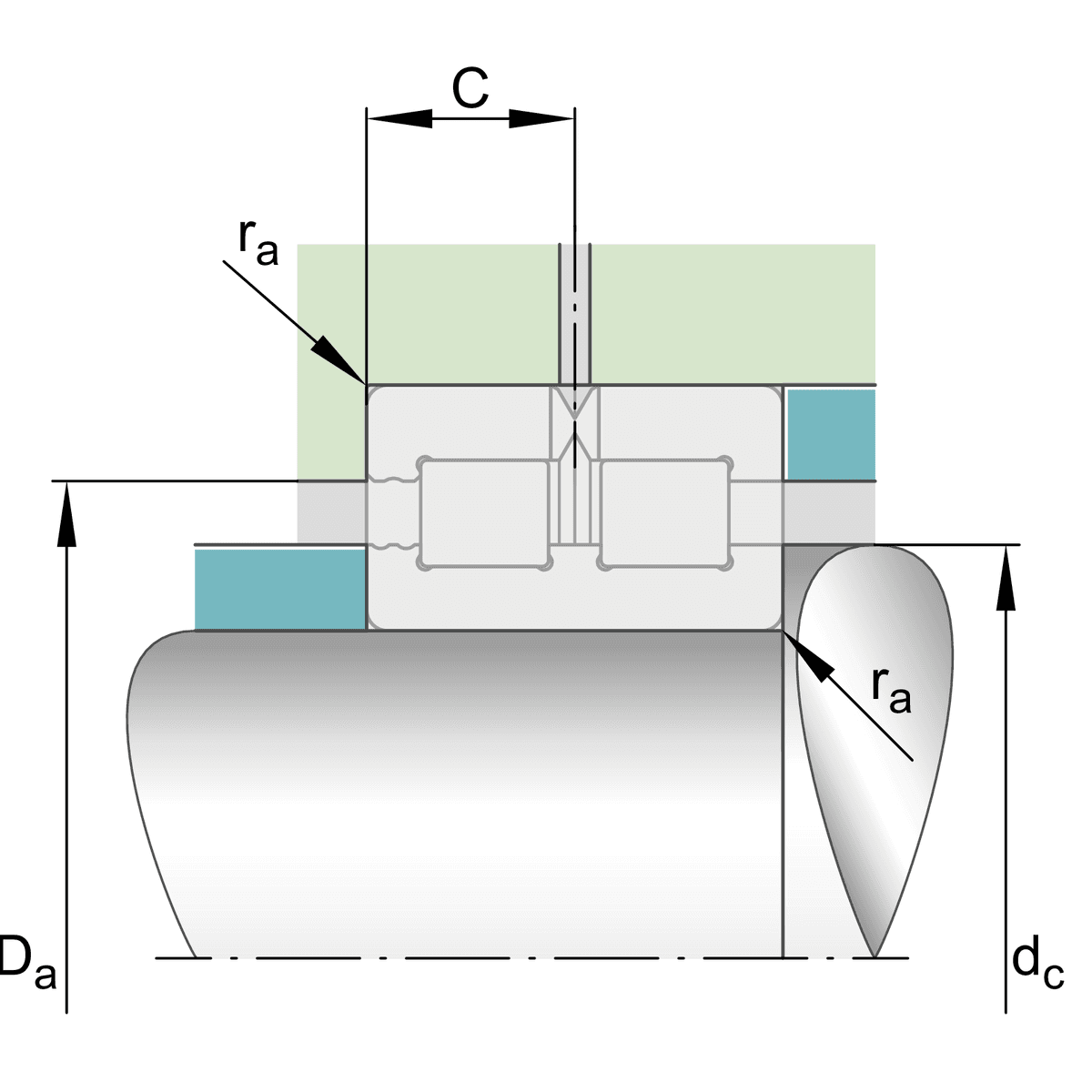

Монтаж и эксплуатация
- Посадка на вал
- k5, m5 или m6 (в зависимости от величины нагрузки и режима вращения вала)
- Посадка в корпус
- H7, J7 или K7 (в зависимости от характера нагрузки на наружное кольцо)
- Монтаж
- Запрессовочное усилие при монтаже необходимо прикладывать строго к монтируемому кольцу, избегая передачи усилий через тела качения. Разъемное наружное кольцо подшипников исполнения SL01 требует надежной осевой фиксации в корпусе.
- Смазка
- Рекомендуется использовать пластичные консистентные смазки с противозадирными присадками (EP) или циркуляционное жидкое масло ISO VG 150–460. При средних скоростях объем закладываемой смазки должен составлять 30–50% свободного внутреннего пространства подшипника.
- Эксплуатация
- Полный комплект роликов обеспечивает максимально возможную статическую и динамическую грузоподъемность, но ограничение по частоте вращения ниже, чем у сепараторных подшипников. Рабочий температурный диапазон составляет от -30 °C до +120 °C; для предотвращения проскальзывания роликов требуется постоянная минимальная радиальная нагрузка.
Аналоги по каталогам производителей
- FAGNNC4836V
- NSKNNC4836V
- NTNSL01-4836
- SKFNNC 4836 CV
