NKI 32/20
Подшипник игольчатый роликовый NKI 32/20 SRG
Идентификация
- Обозначение (ISO)
- NKI 32/20
- Бренд
- SRG
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI 32
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 25.1 кН
- Статич. грузоподъемность (C₀)
- 46.5 кН
- Макс. обороты (смазка)
- 11 000 об/мин
- Макс. обороты (масло)
- 12 000 об/мин
- Масса
- 0.118 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

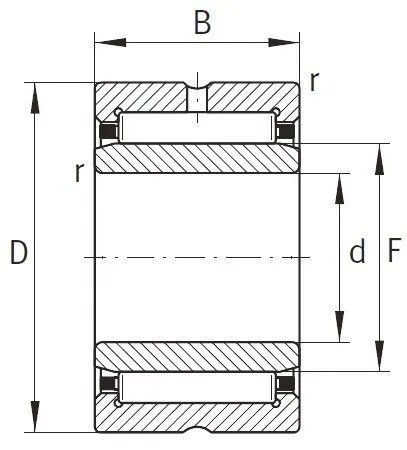

- Внутренний диаметр (d)
- 32 мм
- Наружный диаметр (D)
- 47 мм
- Ширина (B)
- 20 мм
- Диаметр под тела качения (Fw)
- 37 мм
Описание
NKI 32/20 (NKI32/20) — однорядный игольчатый роликовый подшипник с точёным наружным кольцом (с бортами) и съёмным внутренним кольцом. Имеет внутренний диаметр 32 мм, наружный диаметр 47 мм и ширину 20 мм. Характеризуется высокой радиальной грузоподъёмностью и жёсткостью при малой высоте сечения. Широко применяется в механизмах с ограниченным радиальным пространством — промышленных редукторах, коробках передач, приводах насосов и компрессоров.
Вопросы и ответы по серии NKI 32
Чем подшипники серии NKI 32 отличаются от серии NK 32/37?
Серия NKI поставляется в комплекте со съемным внутренним кольцом, поэтому внутренний диаметр подшипника составляет 32 мм. В серии NK внутреннее кольцо отсутствует, а роль дорожки качения выполняет непосредственно закаленный и шлифованный вал диаметром 37 мм. Это делает серию NK более компактной по радиусу, тогда как NKI применяется при невозможности использования вала в качестве дорожки качения.
Каким стандартам ISO и ГОСТ соответствуют подшипники NKI 32?
Габаритные размеры и технические требования к серии NKI 32 соответствуют международным стандартам ISO 1206 и DIN 617. В российской системе стандартизации аналогичные игольчатые подшипники с внутренним кольцом описываются по ГОСТ 24310-80 (или ГОСТ 4060-78). Импортные подшипники NKI 32 и их ГОСТ-аналоги взаимозаменяемы при совпадении основных габаритов и класса точности.
Какое исполнение по радиальному зазору и уплотнениям является стандартным для NKI 32?
Стандартные подшипники серии NKI 32 изготавливаются в открытом исполнении без уплотнений и имеют нормальный радиальный зазор CN. Для работы при повышенных температурах или высокой точности производители предлагают версии с зазорами C3 или C2. Также доступны варианты со встроенными контактными уплотнениями (обозначаются суффиксами RS, 2RS или UU в зависимости от бренда).
Как выбрать ширину подшипника в серии NKI 32 (например, NKI 32/20 или NKI 32/30)?
Цифра после слэша в обозначении показывает ширину подшипника в миллиметрах: NKI 32/20 имеет ширину 20 мм, а NKI 32/30 — 30 мм. Более широкая модификация содержит длинные игольчатые ролики, что обеспечивает повышенную радиальную грузоподъемность и допускает большее осевое смещение. Выбор зависит от величины нагрузки, требуемого ресурса и монтажного пространства.
В каких узлах и оборудовании применяются подшипники серии NKI 32?
Подшипники NKI 32 активно используются в автомобильных коробках передач, промышленной автотехнике и редукторах. Их также устанавливают в гидравлические насосы, станочные приводы, приводы текстильного и полиграфического оборудования. Применение этой серии оптимально в узлах с ограниченным радиальным пространством и высокими радиальными нагрузками.
Монтаж и эксплуатация
- Посадка на вал
- k5 (при стандартной вращающейся нагрузке на внутреннее кольцо), m5/m6 (при тяжелых/ударных нагрузках) или h6/j6 (при неподвижной нагрузке)
- Посадка в корпус
- K7 (стандартная посадка в корпус из стали или чугуна), M7/N7 (при высоких и ударных нагрузках) или H7 (для свободной плавающей посадки)
- Монтаж
- Подшипники разборные, поэтому внутреннее и наружное кольца монтируются отдельно. При запрессовке необходимо прикладывать усилие строго к торцу монтируемого кольца с использованием монтажных втулок или предварительно нагревать внутреннее кольцо. Наносить прямые удары по игольчатому комплекту, сепаратору и бортам колец категорически запрещено.
- Смазка
- Наружное кольцо оснащено проточкой и смазочным отверстием для подачи смазки. В стандартных условиях используются пластичные пластичные смазки на литиевой основе (NLGI 2), а при высоких частотах вращения и высоких температурах рекомендуется жидкая циркуляционная масляная смазка.
- Эксплуатация
- Игольчатые подшипники серии NKI 32 способны воспринимать только радиальные нагрузки и не рассчитаны на осевые усилия. Не допускается перекос вала относительно корпуса свыше 1–2 угловых минут, так как перекос вызывает кромочные напряжения и резкое сокращение срока службы роликов.
Аналоги по каталогам производителей
- FAGNKJ 32/20 A
- IKOTAFI 324720
- INA / SchaefflerNKI32/20-XL
- SKFNKI 32/20
