NKI32/20

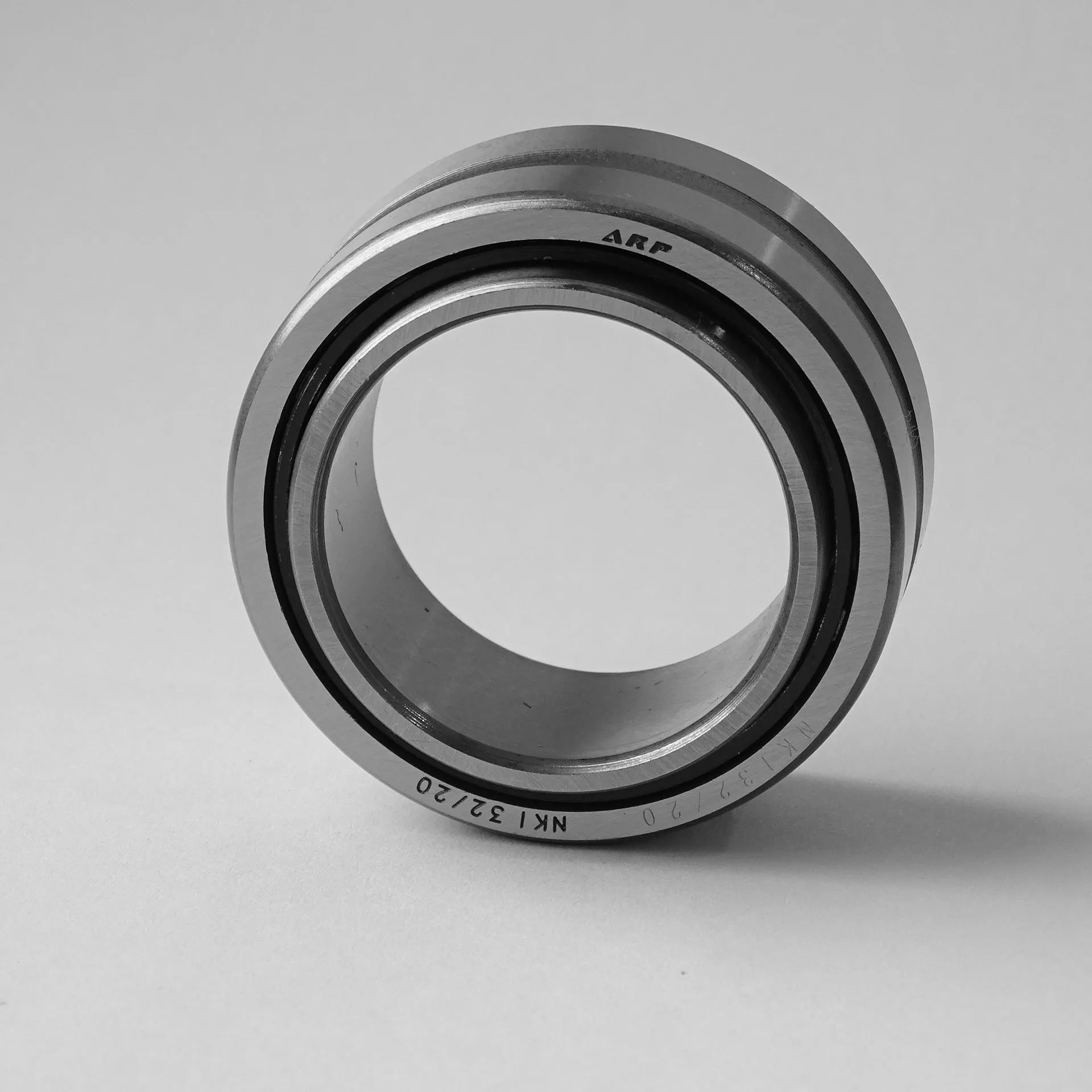

Подшипник игольчатый роликовый NKI32/20 ARP
Идентификация
- Обозначение (ISO)
- NKI32/20
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI32
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 25.1 кН
- Статич. грузоподъемность (C₀)
- 46.5 кН
- Макс. обороты (смазка)
- 11 000 об/мин
- Макс. обороты (масло)
- 12 000 об/мин
- Масса
- 0.118 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

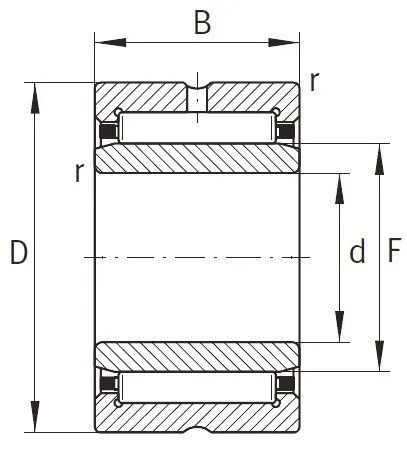

- Внутренний диаметр (d)
- 32 мм
- Наружный диаметр (D)
- 47 мм
- Ширина (B)
- 20 мм
- Диаметр под тела качения (Fw)
- 37 мм
Описание
NKI 32/20 (NKI32/20) — однорядный игольчатый роликовый подшипник с точёным наружным кольцом (с бортами) и съёмным внутренним кольцом. Имеет внутренний диаметр 32 мм, наружный диаметр 47 мм и ширину 20 мм. Характеризуется высокой радиальной грузоподъёмностью и жёсткостью при малой высоте сечения. Широко применяется в механизмах с ограниченным радиальным пространством — промышленных редукторах, коробках передач, приводах насосов и компрессоров.
Вопросы и ответы по серии NKI32
Чем отличаются подшипники серии NKI от серии NK?
Подшипники серии NKI поставляются в комплекте с внутренним кольцом, что позволяет монтировать их на незакаленные и необработанные валы. В отличие от них, серия NK внутреннего кольца не имеет, и ролики обкатываются непосредственно по поверхности закаленного и шлифованного вала. Это делает NKI более универсальным решением при отсутствии специальной термообработки вала.
Что обозначают цифры в маркировке NKI32/20 и NKI32/30?
Обозначение NKI32 указывает на серию игольчатых подшипников с внутренним диаметром кольца 32 мм. Значение после дроби указывает на номинальную ширину подшипника в миллиметрах. Например, модель NKI32/20 имеет ширину 20 мм, а модель NKI32/30 — 30 мм при одинаковых посадочных диаметрах.
Какой аналог по ГОСТ существует для серии NKI32?
По стандарту ГОСТ 4657-82 аналогичные игольчатые подшипники с точеными кольцами и внутренним кольцом соответствуют серии 42449 (например, 42449/32). Основные присоединительные размеры полностью совпадают с международным стандартом ISO 1206. При подборе взаимозаменяемого аналога следует сверять диаметр отверстия, наружный диаметр и ширину кольца.
Как выбрать подшипник серии NKI с уплотнениями или с увеличенным зазором?
Для работы в загрязненной среде выбирают модификации с контактными уплотнениями (обозначаются суффиксами -2RS или -RSR). Выбор радиального зазора зависит от температурных условий и посадок: при повышенном нагреве или жестких посадках с натягом применяют подшипники с зазором C3. В стандартных условиях эксплуатации используется базовое исполнение с нормальным радиальным зазором CN.
В каких узлах и оборудовании применяются подшипники серии NKI32?
Подшипники NKI32 активно применяются в автомобильных коробках передач, гидравлических насосах, редукторах и промышленном оборудовании. Они предназначены для узлов с высоким радиальным нагружением при ограниченных радиальных габаритах. Наличие внутреннего кольца позволяет использовать их в конструкциях, где невозможно закалить дорожку качения на самом валу.
Монтаж и эксплуатация
- Посадка на вал
- k5 / k6 (при вращающемся внутреннем кольце) или g6 / h6 (при неподвижном внутреннем кольце)
- Посадка в корпус
- K7 или J7 (при неподвижном наружном кольце) и N7 / P7 (при тяжелых нагрузках или вращающемся корпусе)
- Монтаж
- Монтаж разборной конструкции выполняется раздельно: сначала запрессовывается внутреннее кольцо на вал, затем наружное кольцо в корпус. Запрессовку следует производить с помощью монтажной втулки и пресса, прикладывая усилие исключительно к монтируемому кольцу. Прямые удары по кольцам, сепаратору или роликам категорически запрещены.
- Смазка
- Наружное кольцо оснащено смазочной канавкой и отверстием для повторного смазывания. Для большинства режимов работы подходят пластичные литиевые смазки, закладываемые при сборке на 30–50% свободного объема. В высокоскоростных узлах рекомендуется постоянное смазывание жидким маслом.
- Эксплуатация
- Подшипники серии NKI32 рассчитаны только на радиальные нагрузки и допускают незначительное осевое смещение вала относительно корпуса. Они чувствительны к перекосам вала относительно корпуса (перекос не должен превышать 1–2 угловых минут), так как перекосы приводят к опасным кромочным напряжениям на роликах.
Аналоги по каталогам производителей
- FAGNKJ 32/20 A
- IKOTAFI 324720
- INA / SchaefflerNKI32/20-XL
- SKFNKI 32/20
