Подшипник роликовый конический 32313 JR (7613 А) KOYO
Идентификация
- Обозначение (ISO)
- 32313 JR
- Обозначение (ГОСТ)
- 7613 А
- Бренд
- KOYO
Характеристики
Основные характеристики
- Тип
- Роликовый конический
- Серия
- 32300
- Рядность
- однорядный
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 346 кН
- Статич. грузоподъемность (C₀)
- 357 кН
- Макс. обороты (смазка)
- 2 900 об/мин
- Макс. обороты (масло)
- 3 900 об/мин
- Масса
- 3.64 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

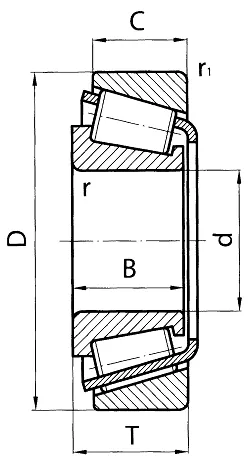

- Внутренний диаметр (d)
- 65 мм
- Наружный диаметр (D)
- 140 мм
- Ширина (B)
- 51 мм
- Ширина наружного кольца (C)
- 39 мм
- Монтажная высота (T)
- 51 мм
Описание
Однорядный конический роликовый подшипник KOYO 32313JR (соответствует международному стандарту ISO 355, обозначение JR/J указывает на стандартизированные габариты и полную взаимозаменяемость компонентов). Рассчитан на работу под воздействием тяжелых комбинированных радиальных и односторонних осевых нагрузок. Имеет разъемную конструкцию (наружное кольцо отделяется от внутреннего блока с роликами и сепаратором). Широко применяется в ступицах колес и редукторах коммерческих грузовых автомобилей (Hino, Nissan UD, Howo, КамАЗ, ЗИЛ, MAN, Renault), а также в промышленных редукторах.
Вопросы и ответы по серии 32300
Чем отличаются подшипники серии 32300 от серий 30200, 32200 и 30300?
Серия 32300 относится к особо тяжелой серии конических роликовых подшипников. При одинаковом внутреннем диаметре детали этой серии имеют наибольшие значения наружного диаметра и ширины. За счет этого подшипники 32300 обладают максимальной радиальной и осевой грузоподъемностью среди всех стандартных однорядных конических серий.
Как соотносится маркировка подшипников серии 32300 по ГОСТ и ISO?
В системе ГОСТ серии ISO 32300 соответствует серия 7600 (согласно ГОСТ 27365-87 и ГОСТ 3189). К примеру, импортный подшипник 32316 соответствует отечественному 7616, а 32317 — 7617. Дополнительная цифра с дефисом перед ГОСТ-обозначением (например, 6-7616 А) указывают на класс точности.
Что означают суффиксы JR, A, J2 в обозначениях подшипников этой серии?
Суффиксы JR, J или J2 в международных обозначениях указывают на штампованный стальной сепаратор оконного типа. Буква A в обозначениях по ГОСТ и ISO обозначает усиленное исполнение с увеличенной грузоподъемностью за счет оптимизированной геометрии роликов и дорожек качения. Маркировки вроде P6 или P5 определяют класс точности подшипника.
Поставляются ли подшипники серии 32300 с встроенными защитными уплотнениями?
Нет, стандартные подшипники серии 32300 выпускаются в открытом исполнении, поскольку имеют разъемную конструкцию. Внутреннее кольцо с роликами и наружная обойма монтируются отдельно. Уплотнение рабочей зоны обеспечивается внешними манжетами или сальниками, установленными в корпусе узла.
Где наиболее часто применяются подшипники серии 32300?
Эти подшипники рассчитаны на эксплуатацию в условиях тяжелых комбинированных радиальных и односторонних осевых нагрузок. Их устанавливают в ступицах колес грузовой и сельскохозяйственной техники (тракторы К-701, ДТ-75), в тяжелых промышленных редукторах, прокатных станах и оборудовании горнодобывающей отрасли.
Монтаж и эксплуатация
- Посадка на вал
- k5, m5, m6 (в зависимости от нагрузки и условий вращения)
- Посадка в корпус
- H7, J7, K7 (для неподвижного корпуса под комбинированную нагрузку)
- Монтаж
- Конические роликоподшипники серии 32300 являются разъемными: внутреннее кольцо в сборе с роликами и наружное кольцо монтируются отдельно. При монтаже обязательна процедура регулировки осевого зазора или преднатяга с помощью регулировочных прокладок, затяжной гайки или дистанционных колец.
- Смазка
- Для умеренных скоростей применяется пластичная смазка (заполнение 30–50% свободного объема корпуса). В высокоскоростных и тяжелонагруженных узлах (редукторах) используется жидкое минеральное или synthetic масло с противозадирными присадками (EP).
- Эксплуатация
- В процессе эксплуатации необходим контроль температуры и рабочего зазора, так как при нагреве узла зазор уменьшается. Перекос вала относительно корпуса не должен превышать 2–4 угловых минут во избежание кромочного защемления роликов.
Аналоги по каталогам производителей
- FAG32313-A
- NSKHR32313J
- NTN32313U
- SKF32313 J2
- Timken32313
- ГОСТ / ЕПК7613 А (6-7613А)
