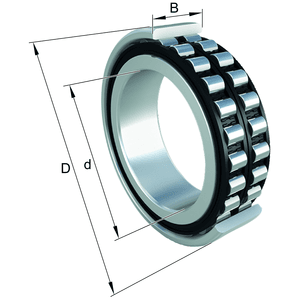

NN3020 K/W33

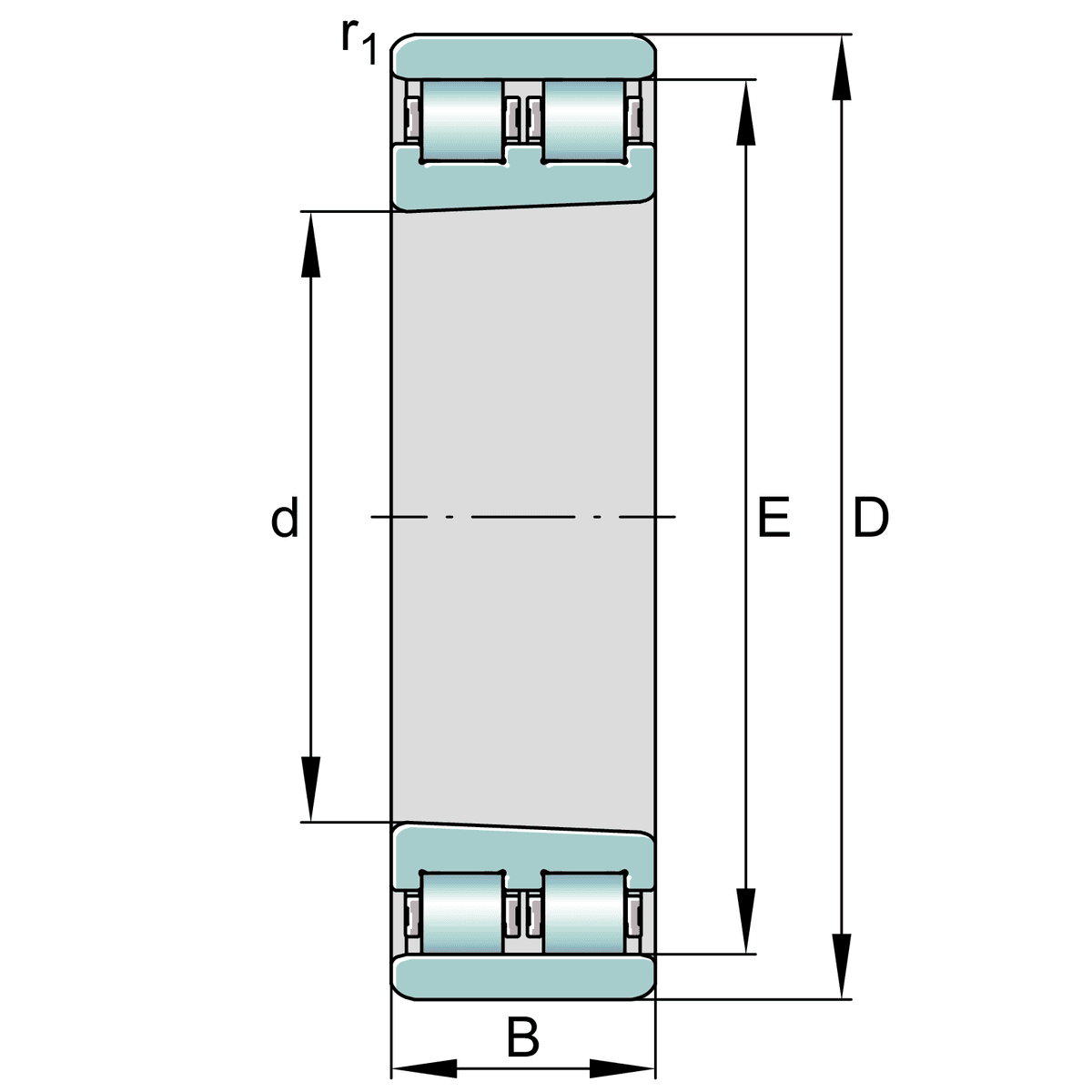

Подшипник NN3020 по стандарту ISO имеет цилиндрическое внутреннее отверстие, которому по ГОСТ соответствует обозначение 3282120. Модификация NN3020K имеет коническое внутреннее отверстие с конусностью 1:12, что полностью соответствует ГОСТ-аналогу 3182120. При выборе важно не перепутать коническое и цилиндрическое исполнения, так как их монтаж и способы регулировки зазора принципиально отличаются.

В обозначении по ГОСТ (например, 4-3182120 К) цифра 4 обозначает высокий класс точности, а буква «К» указывает на наличие смазочной канавки и отверстий на наружном кольце. В международной маркировке ISO наличие смазочной канавки с отверстиями обозначается суффиксом W33 (или K1W33), а буква K в названии серии указывает на коническое отверстие 1:12. Прецизионным классам точности по ГОСТ в системе ISO соответствуют обозначения P4, SP или UP.

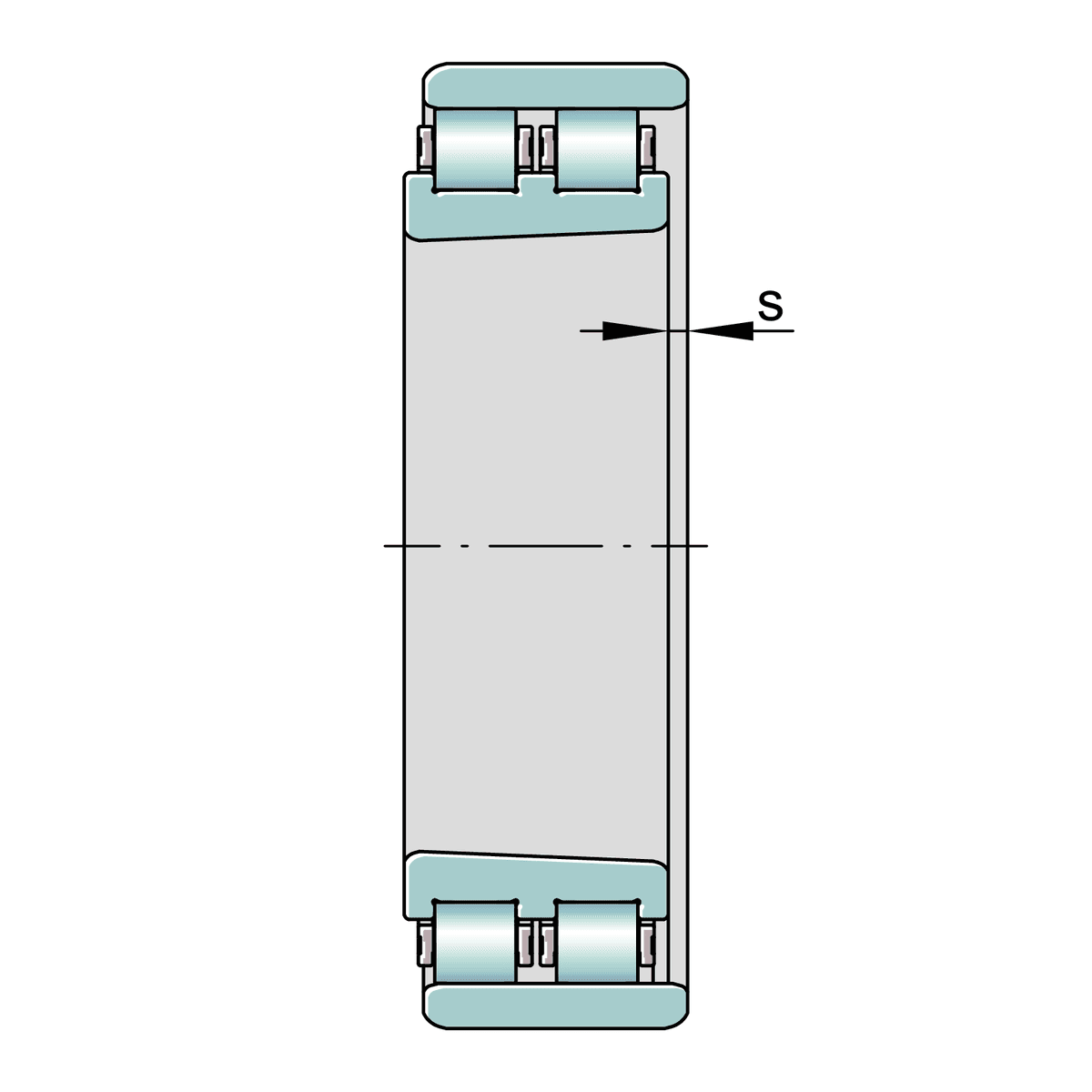

Да, двухрядные роликоподшипники серии NN3020 имеют разборную конструкцию. Наружное кольцо без бортов легко отделяется, что позволяет устанавливать внутреннее кольцо с комплектом роликов на вал, а наружное — в корпус независимо друг от друга. При финальной сборке узла необходимо строго соблюдать соосность, чтобы не допустить повреждения дорожек качения и роликов.

Подшипники серий NN3020 и 3182120 широко применяются в прецизионных шпиндельных узлах металлообрабатывающих станков (например, токарно-винторезных 16К20 и 1К62). Также их используют в высоконагруженных редукторах и прокатных станах, где требуется высокая радиальная жесткость и точность вращения. Из-за отсутствия бортов на наружном кольце подшипник воспринимает только радиальные нагрузки и выполняет роль плавающей опоры.

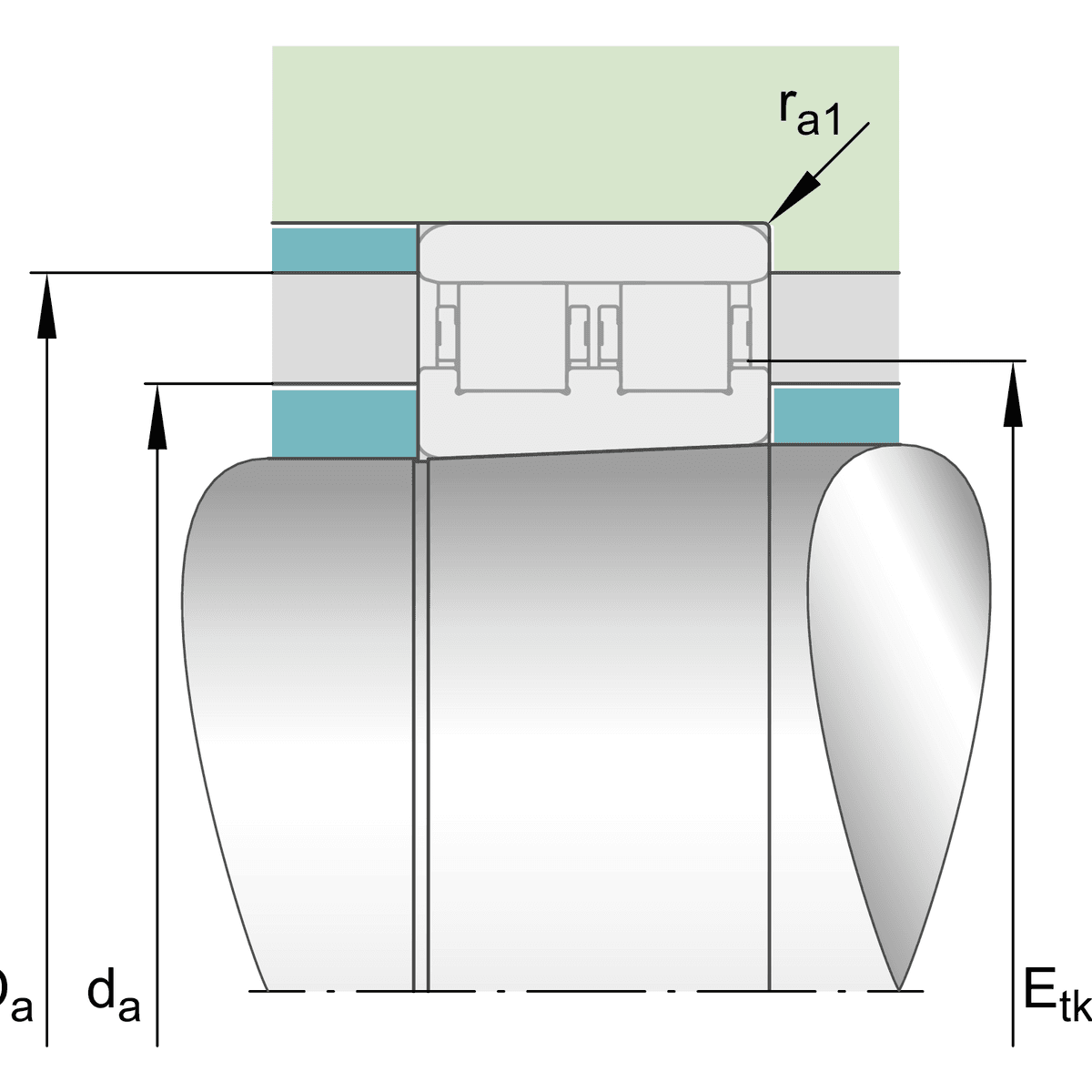

Регулировка радиального зазора или создание преднатяга в подшипнике NN3020K осуществляется за счет осевой напрессовки внутреннего кольца на коническую шейку вала (конусность 1:12) с помощью затяжной гайки. По мере продвижения кольца по конусу оно расширяется, уменьшая внутренний зазор роликов. Величина зазора тщательно контролируется щупом или индикатором часового типа в процессе монтажа.
