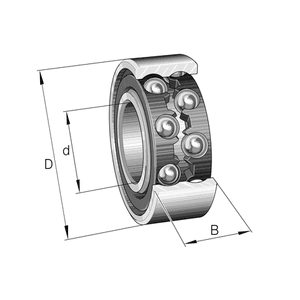

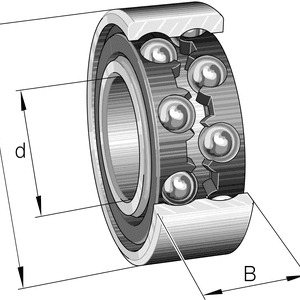

4216 ATN9

Подшипники серии 4200 представляют собой двухрядные радиальные шарикоподшипники. При одинаковых с однорядными деталями внутреннем и наружном диаметрах они имеют большую ширину и существенно более высокую грузоподъемность. Это позволяет применять их в узлах с увеличенными радиальными и двухсторонними осевыми нагрузками.

Подшипники серии 4200 выпускаются преимущественно открытыми со стандартным радиальным зазором CN. Суффикс ATN9 (или TVH, BTNG) указывает на сепаратор из стеклонаполненного полиамида 6.6. Для эксплуатации при повышенных температурах изготавливаются модификации с увеличенным тепловым зазором C3.

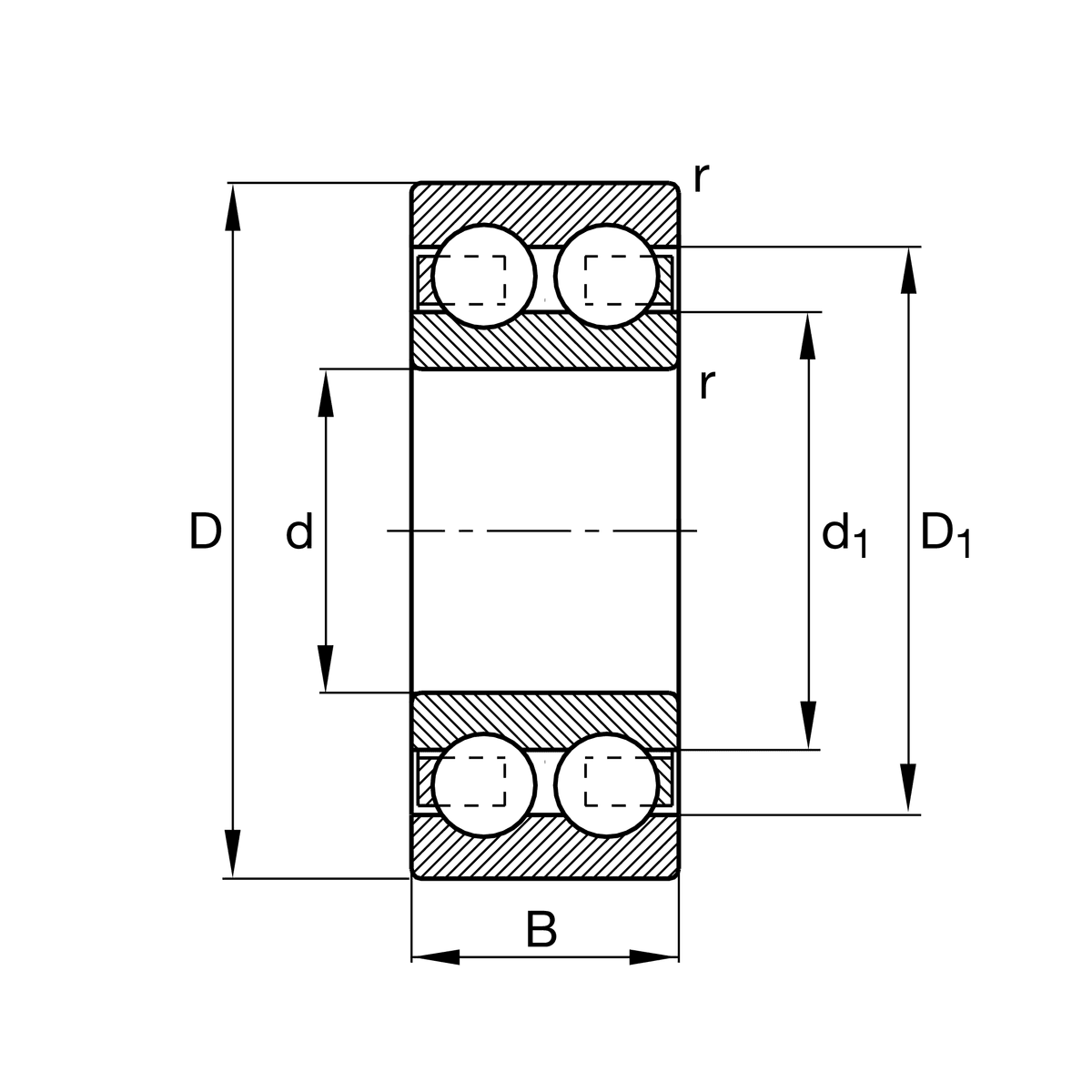

В международной системе ISO серия 4200 обозначает двухрядные радиальные шарикоподшипники (например, 4200 ATN9, 4216 ATN9). По ГОСТ аналогичные шариковые двухрядные подшипники имеют свои цифровые обозначения, а код 4216 по ГОСТ соответствует роликовому однорядному подшипнику NJ216. При подборе взаимозаменяемых аналогов необходимо обязательно сверять чертежные габариты d x D x B.

Подшипники серии 4200 применяются в промышленных редукторах, насосах, электродвигателях, сельскохозяйственной технике и конвейерных ролика. Они востребованы там, где нагрузочная способность однорядного шарикоподшипника недостаточна, но габаритные ограничения по внешнему диаметру не позволяют поставить более тяжелую серию.

При выборе исполнения ориентируются на рабочие температуры, частоту вращения и условия смазки. Вариант с полиамидным сепаратором (ATN9) подходит для большинства задач при температурах до +120 °C. Если узлу требуются высшие рабочие температуры или устойчивость к жестким химическим присадкам масел, выбирают исполнение со стальным сепаратором.
