Подшипник роликовый цилиндрический NN3034P5 (5-3182134 ПТВ) ZKL
Идентификация
- Обозначение (ISO)
- NN3034P5
- Обозначение (ГОСТ)
- 5-3182134 ПТВ
- Бренд
- ZKL
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- 3034
- Рядность
- двухрядный
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 450 кН
- Статич. грузоподъемность (C₀)
- 805 кН
- Макс. обороты (смазка)
- 2 300 об/мин
- Макс. обороты (масло)
- 2 700 об/мин
- Масса
- 12.8 кг
- Класс точности
- P5
- Зазор
- C1
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

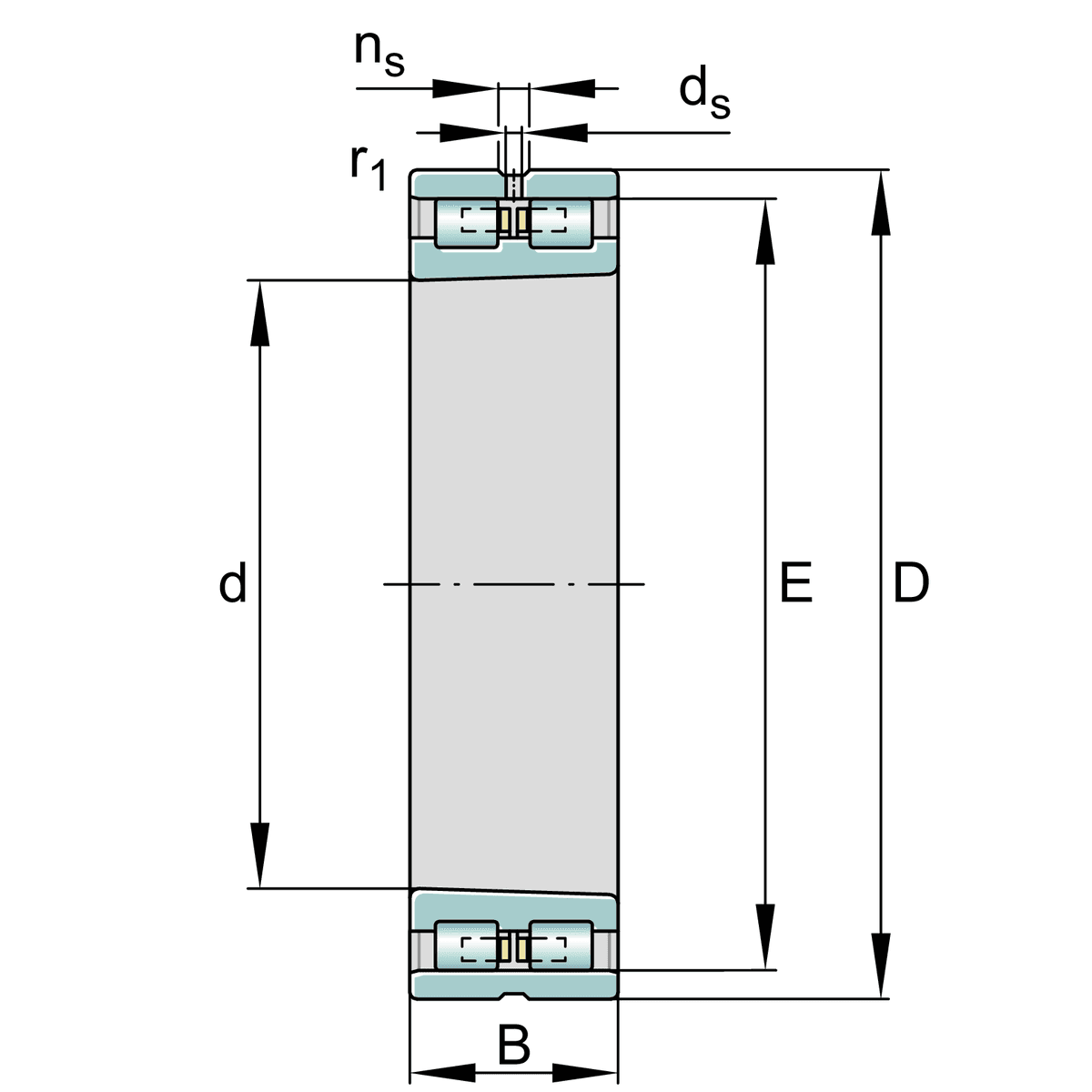

- Внутренний диаметр (d)
- 170 мм
- Наружный диаметр (D)
- 260 мм
- Ширина (B)
- 67 мм
- Диаметр борта наружного кольца (E)
- 236 мм
Описание
NN3034P5 (NN3034 P5) бренда ZKL — двухрядный прецизионный цилиндрический роликовый подшипник класса точности P5 (ISO Class 5) с механически обработанным латунным сепаратором. Конструкция серии NN30 с двойным рядом цилиндрических роликов обеспечивает высокую радиальную жесткость, минимальную деформацию под нагрузкой и высокую точность вращения. Изделие предназначено для эксплуатации в прецизионных узлах, в первую очередь в главных шпинделях металлообрабатывающих станков (токарных, расточных, фрезерных). Отечественный аналог по ГОСТ — подшипник 3182134 (с коническим отверстием 1:12) или 3282134 (с цилиндрическим посадочным отверстием).
Вопросы и ответы по серии 3034
Чем отличаются исполнения с цилиндрическим и коническим отверстием в серии 3034?
Подшипники серии 3034 с цилиндрическим отверстием (маркировка NN3034) устанавливаются на цилиндрическую шейку вала с фиксированным натягом. Исполнения с буквой K (например, NN3034K) имеют коническое отверстие с конусностью 1:12 и монтируются на конический вал или закрепительную втулку. Это дает возможность точно регулировать внутренний радиальный зазор или создавать преднатяг при осевой затяжке кольца.
Поставляются ли подшипники серии 3034 со встроенными уплотнениями?
Подшипники серии 3034 (включая двухрядные прецизионные подшипники NN3034) выпускаются только в открытом исполнении без уплотнительных шайб или манжет. Открытая конструкция необходима для обеспечения высокой частоты вращения и эффективного отвода тепла смазочным материалом. Защита узла от пыли, мелкой стружки и СОЖ обеспечивается внешними уплотнениями в корпусе оборудования.
Каковы аналоги подшипников серии 3034 по ГОСТ и ISO?
По международному стандарту ISO подшипники маркируются как NN3034 (с цилиндрическим отверстием) и NN3034K (с коническим отверстием). По ГОСТ аналогичным обозначением для конической модификации NN3034K является подшипник 3182134, а для цилиндрической NN3034 — подшипник 3282134. Оба варианта имеют одинаковые габаритные размеры: внутренний диаметр 170 мм, наружный 260 мм и ширину 67 мм.
Как правильно выбрать класс точности и радиальный зазор для подшипников 3034?
Для применения в шпинделях металлорежущих станков выбирают прецизионные классы точности P5, P4, SP или UP со сниженным зазором C1 или C1NA. При использовании конического подшипника NN3034K окончательный рабочий зазор настраивается непосредственно во время монтажа на конус. Для стандартных общепромышленных редукторов и механизмов достаточно обычного класса точности P0 (ГОСТ 0).
Где чаще всего применяются роликовые подшипники серии 3034?
Двухрядные цилиндрические роликовые подшипники серии 3034 применяются в опорных узлах шпинделей токарных, карусельных и горизонтально-расточных станков (например, 2А620). Они также используются в тяжелонагруженных промышленном оборудовании, редукторах и прокатных станах. Двухрядная конструкция обеспечивает высокую радиальную грузоподъемность и максимальную жесткость узла.
Монтаж и эксплуатация

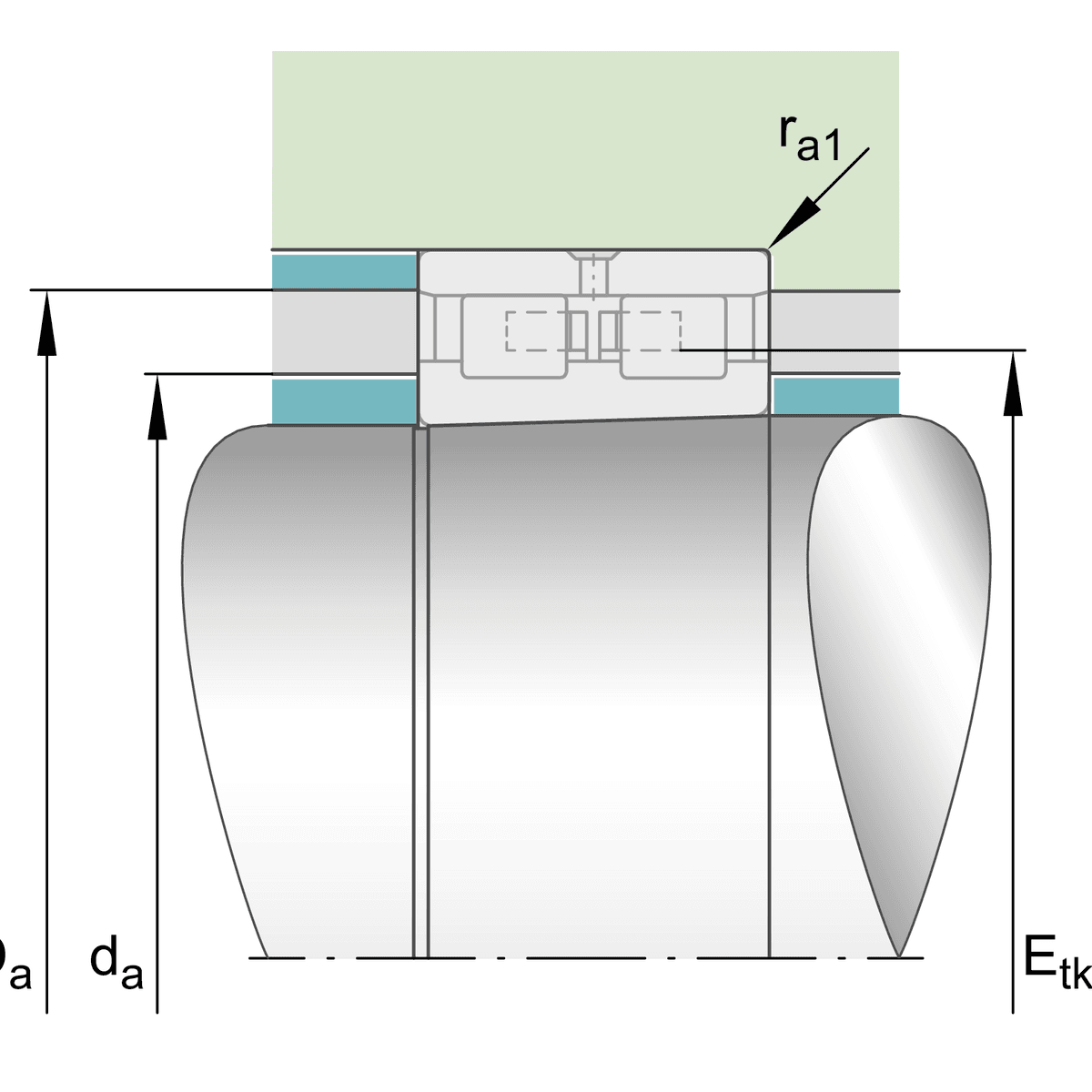

- Посадка на вал
- Для исполнения с цилиндрическим отверстием (NN3034) применяются посадки k5, m5 или n6. Для конического отверстия (NN3034K) коническая шейка вала (1:12) обрабатывается по IT4–IT5, а посадка регулируется осевым смещением кольца.
- Посадка в корпус
- Для расточки корпуса при неподвижном наружном кольце рекомендуются посадки K7, M7 или H6/H7.
- Монтаж
- Подшипники типа NN3034 являются разборными: внутреннее кольцо в сборе с роликами и наружное кольцо монтируются по отдельности. При напрессовке конического внутреннего кольца контроль радиального зазора осуществляется щупом или специальным измерительным прибором; передача монтажных усилий через ролики запрещена.
- Смазка
- В высокоскоростных шпиндельных узлах применяется пластичная смазка (заполнение 15–20% свободного объема) или циркуляционное масляное смазывание (масляный туман/капельная подача) через смазочную канавку и отверстия W33 во внешнем кольце.
- Эксплуатация

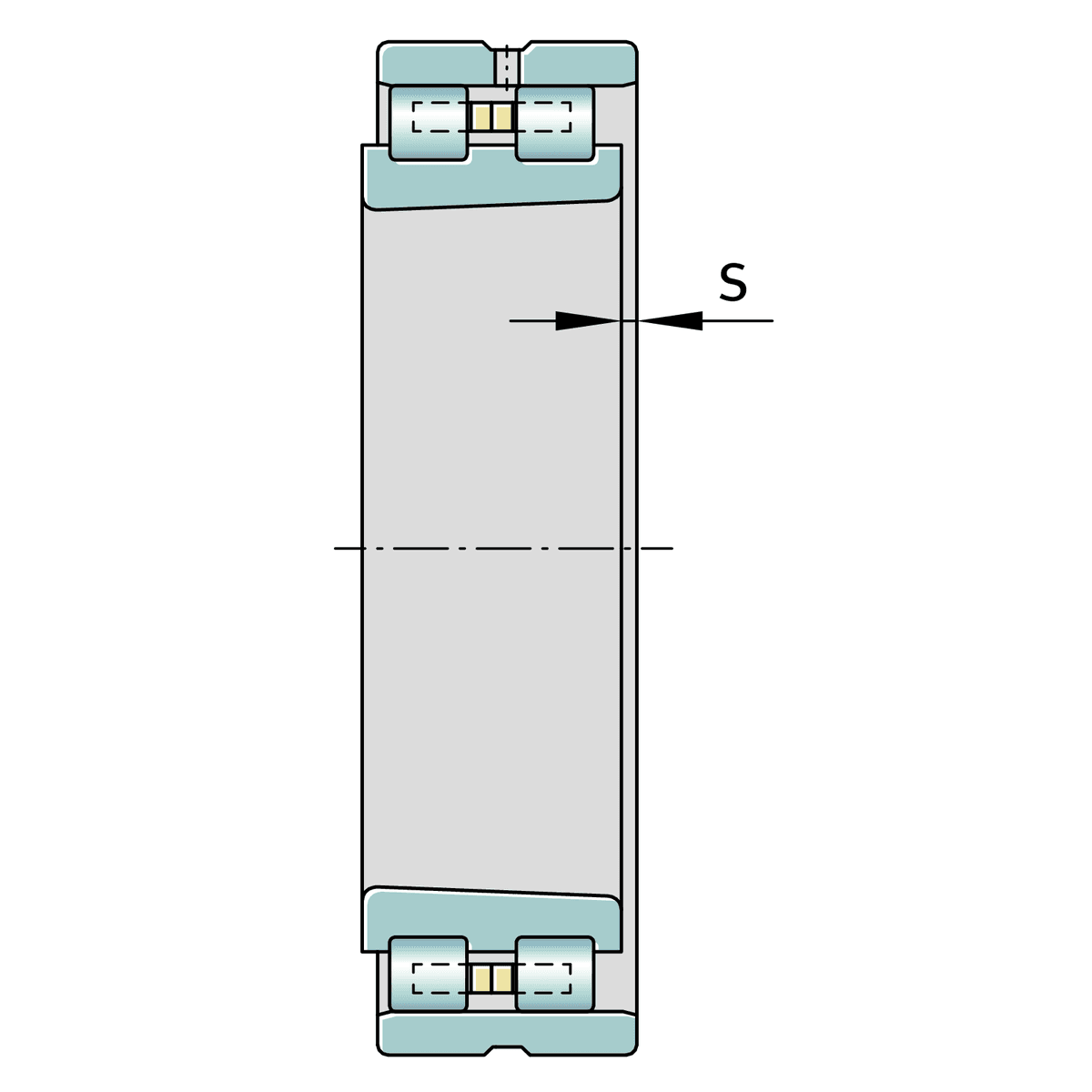

- Подшипники серии NN3034 воспринимают исключительно радиальные нагрузки и допускают осевое смещение вала относительно корпуса в обоих направлениях. Требуется регулярно контролировать температуру узла и чистоту смазки для предотвращения преждевременного износа дорожек качения.
Аналоги по каталогам производителей
- FAGNN3034-AS-K-M-SP
- NSKNN3034K P5
- NTNNN3034K P5
- SKFNN 3034 K/SPW33
- ГОСТ3182134
- ГОСТ5-3182134К
