CSK-12 PP

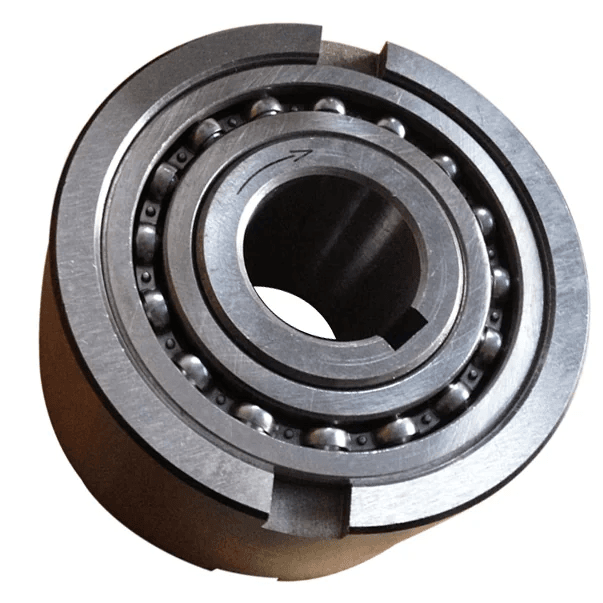

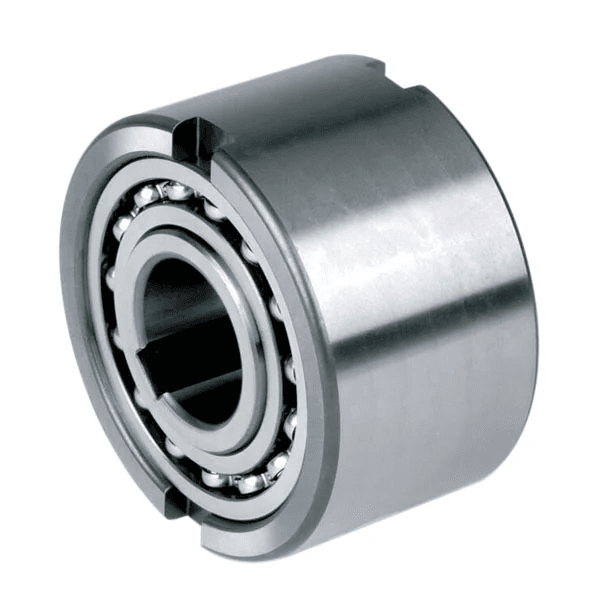

Подшипник муфта свободного хода CSK-12 PP SRG
Идентификация
- Обозначение (ISO)
- CSK-12 PP
- Бренд
- SRG
Характеристики
Основные характеристики
- Тип
- Муфта свободного хода
- Серия
- CSK
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 6.1 кН
- Статич. грузоподъемность (C₀)
- 2.77 кН
- Макс. обороты (смазка)
- 10 000 об/мин
- Макс. обороты (масло)
- 10 000 об/мин
- Масса
- 0.04 кг
- Класс точности
- P0 (нормальный)
- Зазор
- C5
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -6°C до +60°C
- Внутренний диаметр (d)
- 12 мм
- Наружный диаметр (D)
- 32 мм
- Ширина (B)
- 10 мм
Описание
CSK12PP представляет собой обгонную муфту (муфту свободного хода) кулачкового типа (sprag clutch), интегрированную в габариты стандартного радиального шарикоподшипника серии 6201 (12x32x10 мм). Модификация PP оснащена двумя шпоночными пазами — на внутреннем кольце (для фиксации на валу) и на наружном кольце (для передаче крутящего момента на корпус). Изделие поставляется с заложенной заводской смазкой, выдерживает номинальный крутящий момент до 7.4 Нм и способно работать в режимах обгона, передачи шаговой подачи и блокировки обратного вращения.
Вопросы и ответы по серии CSK
Что означают суффиксы P, PP и 2RS в обозначении обгонных муфт CSK?
Суффикс P указывает на наличие шпоночного паза на внутреннем кольце, а PP — на наличие шпоночных пазов на внутреннем и наружном кольцах. Обозначение 2RS информирует о наличии контактных резиновых уплотнений с обеих сторон для защиты от пыли и влаги. Базовое исполнение CSK поставляется без шпоночных пазов и защищено крышками от пыли крупнее 0,3 мм.
Зачем подшипникам-муфтам CSK базового исполнения необходим зазор C5?
Базовые муфты CSK передают крутящий момент за счет прессовой посадки колец на вал и в корпус. При запрессовке посадочные кольца испытывают значительное сжатие и расширение, что существенно уменьшает внутренний радиальный зазор. Начальный увеличенный зазор C5 гарантирует, что после монтажа подшипник сохранит нормальный рабочий зазор.
Есть ли аналоги муфт CSK по ГОСТ и чем они заменяются по международным стандартам?
В отечественной системе ГОСТ прямого точного аналога серии CSK, объединяющего шарикоподшипник 62-й серии и кулачковую муфту в одном узле, нет. По международным стандартам муфты CSK полностью взаимозаменяемы с сериями KK, UK (UKC), BB (Tsubaki) и FK/FKN. При подборе аналога важно строго сопоставлять наличие уплотнений и шпоночных пазов.
Как правильно выбрать исполнение муфты CSK для конкретного узла?
Для передачи момента за счет запрессовки без шпонок выбирают базовую модель CSK с посадкой n6/N6. В случае тонкостенного или алюминиевого корпуса применяют исполнения CSK..P или CSK..PP со шпоночным пазом и посадками k6/H6. Для работы во влажной или запыленной среде рекомендуется выбирать модификации с контактными уплотнениями CSK..2RS или CSK..PP-2RS.
В каких областях и механизмах чаще всего применяются муфты серии CSK?
Муфты серии CSK применяются в качестве элементов обгонного привода, прерывистой подачи (индексации) и стопоров обратного хода. Их устанавливают в конвейерных системах, печатных и текстильных станочных комплексах, редукторах и бытовой технике. Совпадение присоединительных размеров с шарикоподшипниками серии 62.. позволяет легко интегрировать муфту в готовые узлы.
Монтаж и эксплуатация
- Посадка на вал
- n6 (для базового CSK без шпонки), k6 (для CSK..P), h6 или k6 (для CSK..PP)
- Посадка в корпус
- N6 (для CSK и CSK..P без внешнего шпоночного паза), H6 или K6 (для CSK..PP со шпонкой)
- Монтаж
- Монтажное усилие запрессовки должно прикладываться строго к монтируемому кольцу: к внутреннему при посадке на вал, и к наружному при установке в корпус. Передавать усилие через блокирующие кулачки и шарики категорически запрещено. Исполнения со шпоночными пазами (CSK..P и CSK..PP) требуют обязательной осевой фиксации подшипника стопорными кольцами или распорными втулками.
- Смазка
- Муфты поставляются заправленными пластичной смазкой на весь срок службы и в нормальных условиях эксплуатации не требуют обслуживающего смазывания. Добавление избыточного количества смазки запрещено, так как это может привести к заклиниванию кулачков. При рабочих температурах выше +50...+60 °C допускается использование масляной ванны или применение спецсмазок.
- Эксплуатация
- Стандартный температурный диапазон эксплуатации составляет от -6 °C до +60 °C (со специальной смазкой от -40 °C до +100 °C). Размеры корпуса серии CSK соответствуют шарикоподшипникам 62-й серии (кроме габаритов 8 и 40). Во избежание проскальзывания колец при работе базовой серии CSK необходимо соблюдать строгость допусков n6/N6.
Аналоги по каталогам производителей
- CTSCSK12PP
- FormspragCSK12PP
- RingspannCSK 12 PP
- StieberCSK12PP
- TsubakiCSK12PP
