LMF8SUU
Подшипник линейный шариковый LMF8SUU SAMICK
Идентификация
- Обозначение (ISO)
- LMF8SUU
- Обозначение (ГОСТ)
- LMF-8 SUU
- Бренд
- SAMICK
Характеристики
Основные характеристики
- Тип
- Линейный шариковый
- Серия
- LMF8
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Масса
- 0.034 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -20°C до +80°C
- Внутренний диаметр (d)
- 8 мм
- Наружный диаметр (D)
- 15 мм
- Ширина (B)
- 17 мм
Описание

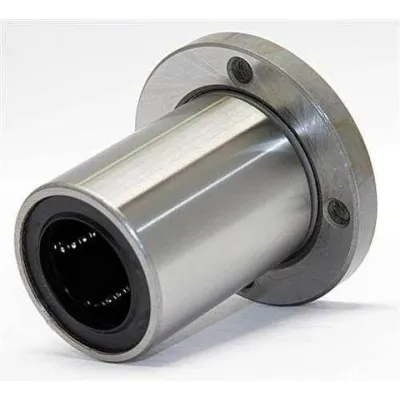

LMF8SUU бренда SAMICK (Южная Корея) — укороченная линейная шариковая втулка (линейный подшипник) с круглым фланцем, предназначенная для перемещения по цилиндрическому валу диаметром 8 мм. Оснащена двусторонними контактными уплотнениями из NBR (индекс UU) и полимерным сепаратором. Наличие круглого фланца с монтажными отверстиями позволяет закреплять подшипник непосредственно на плоскую поверхность каретки или механизма без использования отдельного корпуса. Применяется в механизмах точного линейного перемещения, 3D-принтерах, ЧПУ-оборудовании и системах автоматизации.
Вопросы и ответы по серии LMF8
Что означают индексы UU, SUU и LUU в названии подшипника LMF8?
Индекс UU означает наличие двухсторонних резиновых защитных уплотнений, предотвращающих попадание пыли и удержание смазки внутри втулки. Префикс S (например, LMF8SUU) указывает на укороченное исполнение подшипника для компактных узлов. Буква L в маркировке (LMF8LUU) обозначает удлиненную версию с повышенной грузоподъемностью.
Чем подшипники серии LMF8 отличаются от LMK8 и LMH8?
Различие между ними заключается исключительно в форме монтажного фланца на гильзе подшипника. У серии LMF фланец круглый, у LMK — квадратный, а у LMH — срезанный овальный. Внутренний диаметр 8 мм и основные эксплуатационные параметры этих серий идентичны.
Существуют ли аналоги подшипника LMF8 по ГОСТ и европейскому стандарту?
Серия LMF8 относится к азиатскому метрическому стандарту и прямого аналога в системе ГОСТ не имеет. Европейским аналогом по типу является LMEF8, однако у него отличаются наружный диаметр гильзы (16 мм против 15 мм у LMF8) и размеры фланца. При замене важно сверять размеры корпуса и межцентровые расстояния крепежных отверстий.
На какой вал устанавливается LMF8 и какие к нему требования?
Подшипник рассчитан на работу с прецизионными закаленными и шлифованными валами диаметром 8 мм. Рекомендуемый допуск наружного диаметра вала составляет h6 или g6, а поверхностная твердость должна быть не менее 58-64 HRC. Использование мягких незакаленных валов приведет к быстрому образованию канавок от шариков и выходу узла из строя.
В каких сферах чаще всего применяется линейный подшипник LMF8?
Подшипники LMF8 широко используются в 3D-принтерах, ЧПУ-граверах, лазерных станках, автоматизированных линиях и медицинском оборудовании. Круглый фланец позволяет легко монтировать подшипник к опорным стенкам и пликтам кареток без применения дополнительных держателей.
Монтаж и эксплуатация
- Посадка на вал
- h6, g6
- Посадка в корпус
- H7, J7
- Монтаж
- Подшипник монтируется прикручиванием круглого фланца к плоской поверхности корпуса с помощью винтов M3 (PCD 24 мм). Посадка цилиндрической части гильзы в отверстие корпуса должна быть свободная (H7) или переходная (J7). При монтаже запрещается прикладывать ударные нагрузки к гильзе и допускать перекосы относительно вала, чтобы шарики не выпали из сепаратора.
- Смазка
- Перед первым нанесением пластичной смазки необходимо удалить консервационное антикоррозийное масло растворителем или керосином. Рекомендуется использовать литиевые консистентные смазки (NLGI 2) или жидкие минеральные масла (ISO VG 15-100), закладывая их непосредственно в дорожки качения шариков.
- Эксплуатация
- Максимальная температура эксплуатации ограничена пластиковым сепаратором и составляет 80°C. Отдельный одиночный подшипник LMF8 плохо воспринимает изгибающие моменты, поэтому каретки рекомендуется проектировать на двух параллельных направляющих или с парной установкой подшипников.
Аналоги по каталогам производителей
- IKOLMF8SUU
- KBSLMF8SUU
- MISUMILMF8SUU
- NBLMF8SUU
- THKLMF8SUU
