30309

Подшипники серии 7700 представляют собой однорядные роликовые конические подшипники открытого типа без встроенных уплотнений. Их конструкция является разъемной, где наружное кольцо устанавливается отдельно от внутреннего кольца с комплектом роликов. Защита узла от попадания пыли и удержание смазки обеспечиваются внешними сальниками или манжетами.

Данная маркировка расшифровывается по ГОСТ: цифра «6» обозначает класс точности, буквенный индекс «А» указывает на повышенную грузоподъемность, «Е» — на конструктивные особенности (например, угол контакта), а «Ш3» свидетельствует об особых требованиях по малошумности и ограничению вибраций. Подшипники с такими индексами широко применяются в высоконагруженных автомобильных редукторах и трансмиссиях.

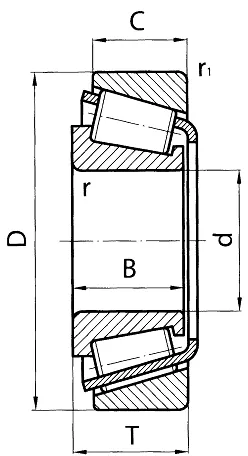

Единого прямого соответствия серии 7700 в стандарте ISO нет, так как под этим номером ГОСТ выпускаются роликовые подшипники различных конусных серий (например, 7709 соответствует 30309JR, а 3007709 — 33109). Для подбора импортного аналога необходимо точно измерить внутренний диаметр, наружный диаметр и ширину сборки (d x D x B), а также проверить угол конуса наружного кольца. По найденным размерам выбирается соответствующий конический подшипник по каталогам ISO (SKF, FAG, NSK).

Подшипники серии 7700 предназначены для работы в условиях совместных высоких радиальных и односторонних осевых нагрузок. Основными областями их применения являются редукторы ведущих мостов (например, передняя опора шестерни редуктора ВАЗ-2101-2107 и Нива для 7705), ступицы колес грузовой и спецтехники, а также промышленные редукторы и приводы. Обычно их монтируют парно для восприятия осевых усилий в обоих направлениях.

Да, для однорядных конических подшипников серии 7700 регулировка осевого люфта или преднатяга при монтаже является обязательной процедурой. Она выполняется с помощью регулировочных гаек, набора прокладок или дистанционных втулок в соответствии с картой сборки узла. Ошибки в регулировке приводят либо к перегреву и заклиниванию (при слишком сильном преднатяге), либо к повышенной вибрации и разрушению роликов (при избыточном люфте).
