Подшипник роликовый конический 30320 (7320 А) CRAFT
Идентификация
- Обозначение (ISO)
- 30320
- Обозначение (ГОСТ)
- 7320 А
- Бренд
- CRAFT
Характеристики
Основные характеристики
- Тип
- Роликовый конический
- Серия
- 30300
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 402 кН
- Статич. грузоподъемность (C₀)
- 490 кН
- Макс. обороты (смазка)
- 1 700 об/мин
- Макс. обороты (масло)
- 2 400 об/мин
- Масса
- 8.05 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

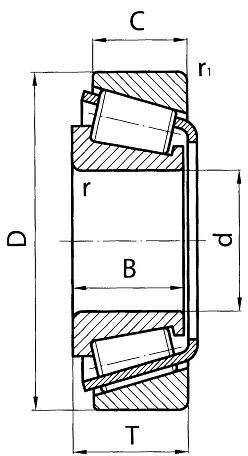

- Внутренний диаметр (d)
- 100 мм
- Наружный диаметр (D)
- 215 мм
- Ширина (B)
- 52 мм
- Ширина наружного кольца (C)
- 39 мм
- Монтажная высота (T)
- 51.5 мм
Описание
Однорядный конический роликовый подшипник 30320 (отечественное обозначение по ГОСТ — 7320 А) бренда CRAFT. Разборная конструкция подшипника (внутреннее кольцо с роликами и сепаратором монтируется отдельно от наружного кольца) рассчитана на восприятие высоких комбинированных (радиальных и односторонних осевых) нагрузок. Подшипник применяется в мостах карьерных самосвалов БелАЗ, автотранспорта (ЛиАЗ, НефАЗ с мостами RABA), а также в промышленных редукторах и технологическом оборудовании.
Вопросы и ответы по серии 30300
В чем различие между обозначениями ГОСТ (серия 7300) и ISO (серия 30300)?
Обозначение по ГОСТ 7300 (например, 7307, 7317, 7320) является прямым аналогом международной серии ISO 30300 (30307, 30317, 30320). Префиксы в ГОСТ (например, 6-7320 А) указывают на класс точности (6) и категорию исполнения (А), что соответствует маркировкам повышенной точности и грузоподъемности по ISO.
Бывают ли подшипники серии 30300 со встроенными уплотнениями или защитными шайбами?
Стандартные однорядные подшипники серии 30300 выпускаются открытого типа без уплотнений. Это связано с разборной конструкцией и необходимостью регулировки зазоров при монтаже. Защита от пыли и удержание смазки обеспечиваются внешними уплотнениями корпуса или узла.
Как правильно выбрать подшипник серии 30300 под нужные условия эксплуатации?
При выборе ориентируются на диаметры вала и корпуса, а также на характер нагрузки и скорость вращения. Для стандартных условий подходят базовые типы, а при повышенных требованиях к точности вращения или жесткости узла следует выбирать подшипники с повышенным классом точности (например, 6-7317 А или класс точности P6).
Нужно ли регулировать зазоры при установке конических подшипников этой серии?
Да, однорядные конические подшипники требуют обязательной регулировки осевого люфта или преднатяга при монтаже. Регулировка выполняется смещением колец относительно друг друга с помощью регулировочных шайб, прокладок или затяжных гаек.
В каких узлах и механизмах применяются подшипники серии 30300?
Подшипники этой серии широко используются в ступицах колес грузовых автомобилей, редукторах, коробках передач, дорожно-строительной и сельхозтехнике. Они предназначены для работы в условиях высоких комбинированных радиальных и односторонних осевых нагрузок.
Монтаж и эксплуатация
- Посадка на вал
- k5, m6 или n6 (в зависимости от нагрузки и режима вращения)
- Посадка в корпус
- H7, J7 или P7 (при неподвижном наружном кольце)
- Монтаж
- Подшипник имеет разборную конструкцию, благодаря чему внутреннее кольцо с роликами и наружное кольцо монтируются отдельно. Передача монтажного усилия через тела качения запрещена. После запрессовки колец обязательна регулировка осевого зазора или преднатяга в паре подшипников.
- Смазка
- Применяются пластичные консистентные смазки (заполнение 30-50% свободного объема узла) или минеральные/синтетические трансмиссионные масла при высоких скоростях вращения.
- Эксплуатация
- Подшипники обычно устанавливаются парами по схеме «X» или «O». В процессе эксплуатации требуется контроль температуры, уровня шума и периодическая проверка осевого зазора для предотвращения заклинивания из-за теплового расширения.
Аналоги по каталогам производителей
- FAG30320-A
- Koyo30320 R
- NSKHR 30320 J
- NTN4T-30320
- SKF30320 J2
- Timken30320
- ГОСТ / ГПЗ7320 А
