Подшипник шариковый радиально-упорный 7410 BM (6-66410 Л) СПЗ-4
Идентификация
- Обозначение (ISO)
- 7410 BM
- Обозначение (ГОСТ)
- 6-66410 Л
- Бренд
- СПЗ-4
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 7410
- Сепаратор
- Латунь
- Статич. грузоподъемность (C₀)
- 60.1 кН
- Макс. обороты (смазка)
- 4 800 об/мин
- Макс. обороты (масло)
- 6 300 об/мин
- Масса
- 2.17 кг
- Класс точности
- P6
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

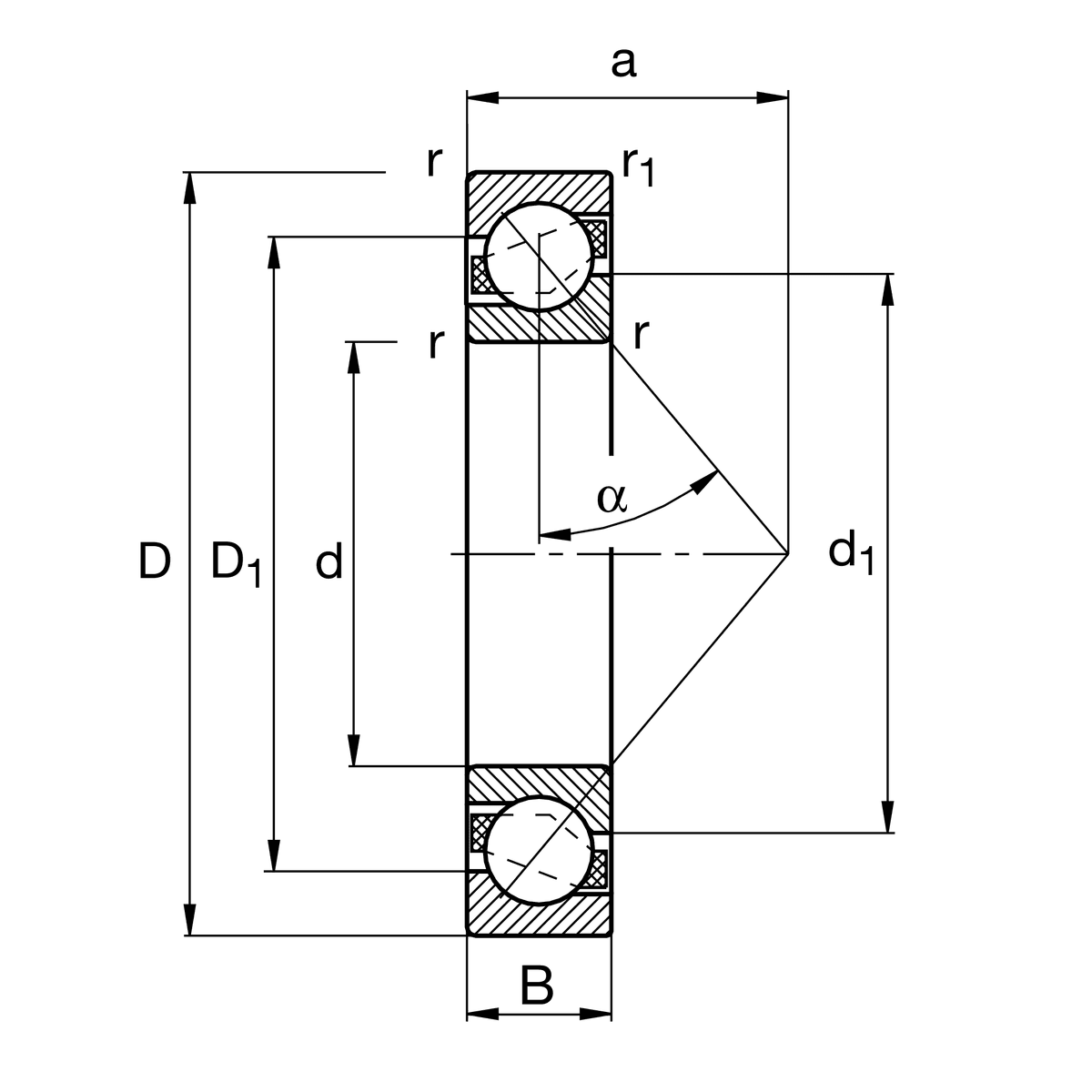

- Внутренний диаметр (d)
- 50 мм
- Наружный диаметр (D)
- 130 мм
- Ширина (B)
- 31 мм
- Смещение точки приложения нагрузки (a)
- 53 мм
Описание
Подшипник 6-66410 Л (66410Л) производства СПЗ-4 — это однорядный радиально-упорный шариковый подшипник по ГОСТ 831-75 / ГОСТ 3189-75 со скосом на наружном кольце (угол контакта шариков 36°) и 6-м классом точности. Изделие оснащено механически обработанным латунным сепаратором («Л»), воспринимает комбинированные радиальные и односторонние осевые нагрузки. Применяется в редукторе ускорителя комбайна Дон-680, лебедках грузовых автомобилей КрАЗ, а также в насосных и редукторных узлах общего машиностроения.
Вопросы и ответы по серии 7410
В чем разница между подшипниками ГОСТ 66410 и импортными ISO 7410?
Подшипник ГОСТ 66410 является аналогом импортной серии ISO 7410 (например, 7410B). Основное отличие заключается в номинальном угле контакта: у отечественного ГОСТ 66000 угол составляет 36°, а у импортных вариантов с индексом B — 40° (или 25° для серии AC/E). При этом габаритные размеры (50x130x31 мм) полностью совпадают, что делает их взаимно заменяемыми в большинстве промышленных узлов.
Как расшифровываются буквы в обозначениях 6-66410 Л и 7410BM?
Цифра '6-' в начале маркировки ГОСТ указывает на повышенный 6-й класс точности, а буква 'Л' обозначает массивный сепаратор из латуни. В обозначении ISO маркировка '7410' определяет серию и габариты, 'B' означает угол контакта 40°, а 'M' (или 'MP', 'BM') — механообработанный латунный сепаратор. Латунный сепаратор обеспечивает высокую износостойкость и виброустойчивость подшипника при тяжелых условиях эксплуатации.
Бывают ли подшипники серии 7410 с защитными уплотнениями или крышками?
Радиально-упорные однорядные шарикоподшипники серии 7410 (66410) выпускаются преимущественно в открытом исполнении. Они предназначены для работы в условиях жидкостной смазки (масляная ванна или циркуляционная система) либо с пластичной смазкой. Встроенные уплотнения (2RS) или защитные шайбы (ZZ) для этой серии подшипников практически не используются из-за специфики их применения и высоконагруженных режимов.
Как правильно выбрать нужное исполнение подшипника 7410?
При выборе исполнения важно учитывать требуемый угол контакта, определяющий соотношение воспринимаемых радиальных и осевых нагрузок. Также следует обращать внимание на материал сепаратора: латунный (Л/M) подходит для высоких вибрационных нагрузок, а полиамидный (E/TN9) — для снижения шума и массы. Дополнительно подбираются класс точности (0 или 6 по ГОСТ, Normal или P6 по ISO) и схема парного монтажа, если подшипник устанавливается в дуплексе.
Где чаще всего применяются подшипники серии 7410 (66410)?
Благодаря высокой грузоподъемности и устойчивости к осевым силам, подшипники серии 7410 (66410) широко используются в тяжелом и общем машиностроении. Их устанавливают в опоры валов промышленных редукторов, центробежные и погружные насосы, станочные шпиндели и электродвигатели. Также они применяются в оборудовании энергетической отрасли и перерабатывающей промышленности.
Монтаж и эксплуатация

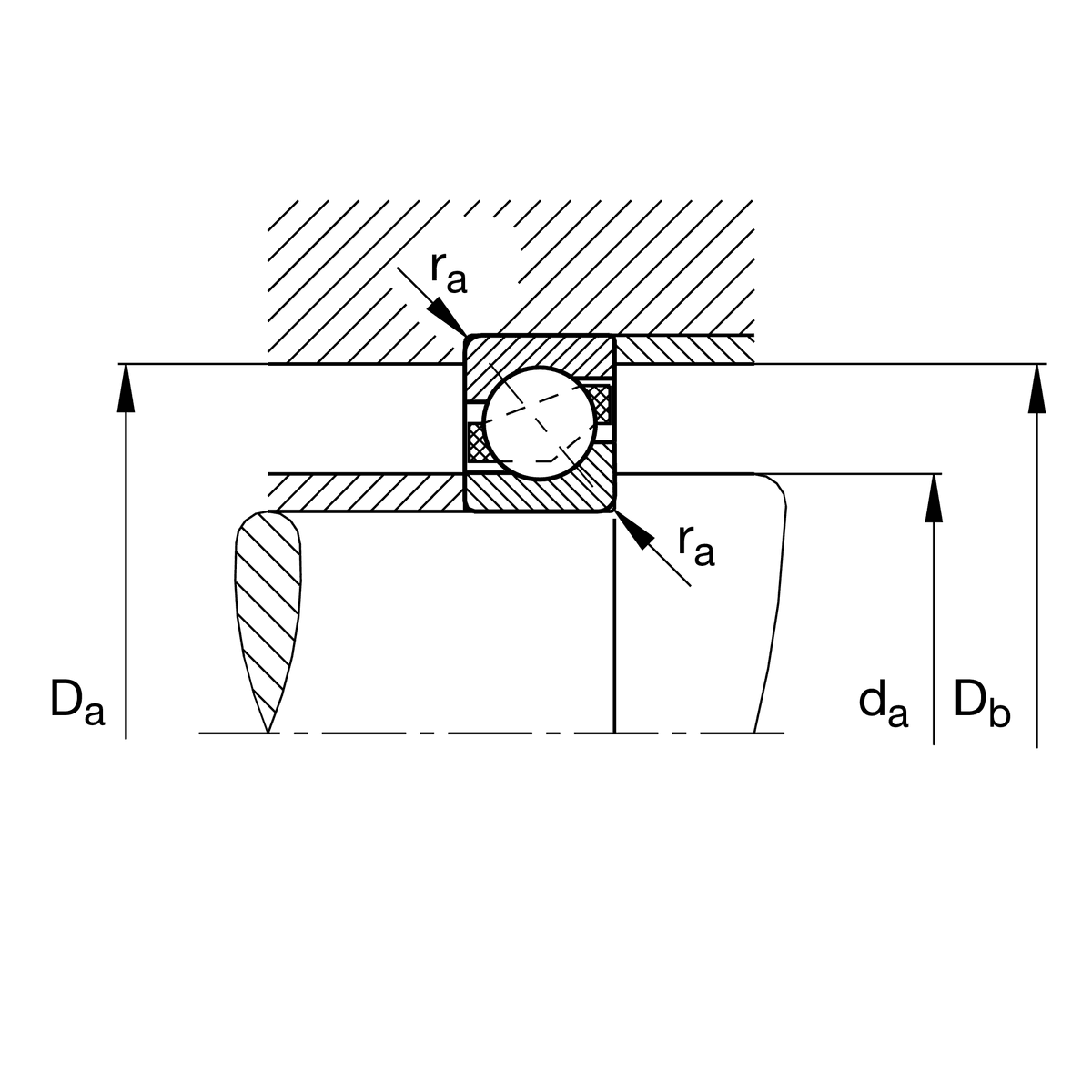

- Посадка на вал
- k5, m5, k6
- Посадка в корпус
- H7, J7, K7
- Монтаж
- Монтаж подшипников серии 7410 требует соблюдения направления воспринимаемой осевой нагрузки в соответствии со скосом колец. Усилие при запрессовке передается исключительно на монтируемое кольцо. Перед установкой внутреннего кольца на вал рекомендуется его нагрев до 80–100 °C с помощью индукционного нагревателя. При парной установке (дуплексировании по схеме O, X или Тандем) производится точная регулировка осевого зазора или преднатяга.
- Смазка
- В высокоскоростных и тяжелонагруженных узлах применяется жидкая масляная смазка (масляная ванна, циркуляционная подача или масляный туман). При средних скоростях и умеренных температурах допускается использование консистентных пластичных смазок (на литиевой или комплексно-литиевой основе). Заполнение свободного пространства подшипника пластичной смазкой при монтаже составляет от 30% до 50%.
- Эксплуатация
- Подшипники чувствительны к перекосам валов (допустимый угол перекоса минимален и не превышает 2–3 угловых минут), поэтому требуется прецизионная обработка сопрягаемых деталей. Для предотвращения проскальзания шариков и повреждения дорожек качения подшипник должен быть постоянно нагружен минимальной осевой силой. Максимальная рабочая температура подшипников со стандартной термостабилизацией и латунным сепаратором составляет до +120 °C.
Аналоги по каталогам производителей
- FAG7410 B.MP
- FAG / SKF / NTN7410BM
- FBJ7410BMUGL P5
- ISO / SKF / FAG7410B
