Подшипник шариковый радиально-упорный 7224 BTVPUA (66224 Е) FAG
Идентификация
- Обозначение (ISO)
- 7224 BTVPUA
- Обозначение (ГОСТ)
- 66224 Е
- Бренд
- FAG
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 7224
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 182 кН
- Статич. грузоподъемность (C₀)
- 178 кН
- Макс. обороты (смазка)
- 3 700 об/мин
- Макс. обороты (масло)
- 4 000 об/мин
- Масса
- 6.21 кг
- Класс точности
- P0 (нормальный)
- Зазор
- C2
- Уплотнение
- Открытый (без уплотнений)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -30°C до +120°C

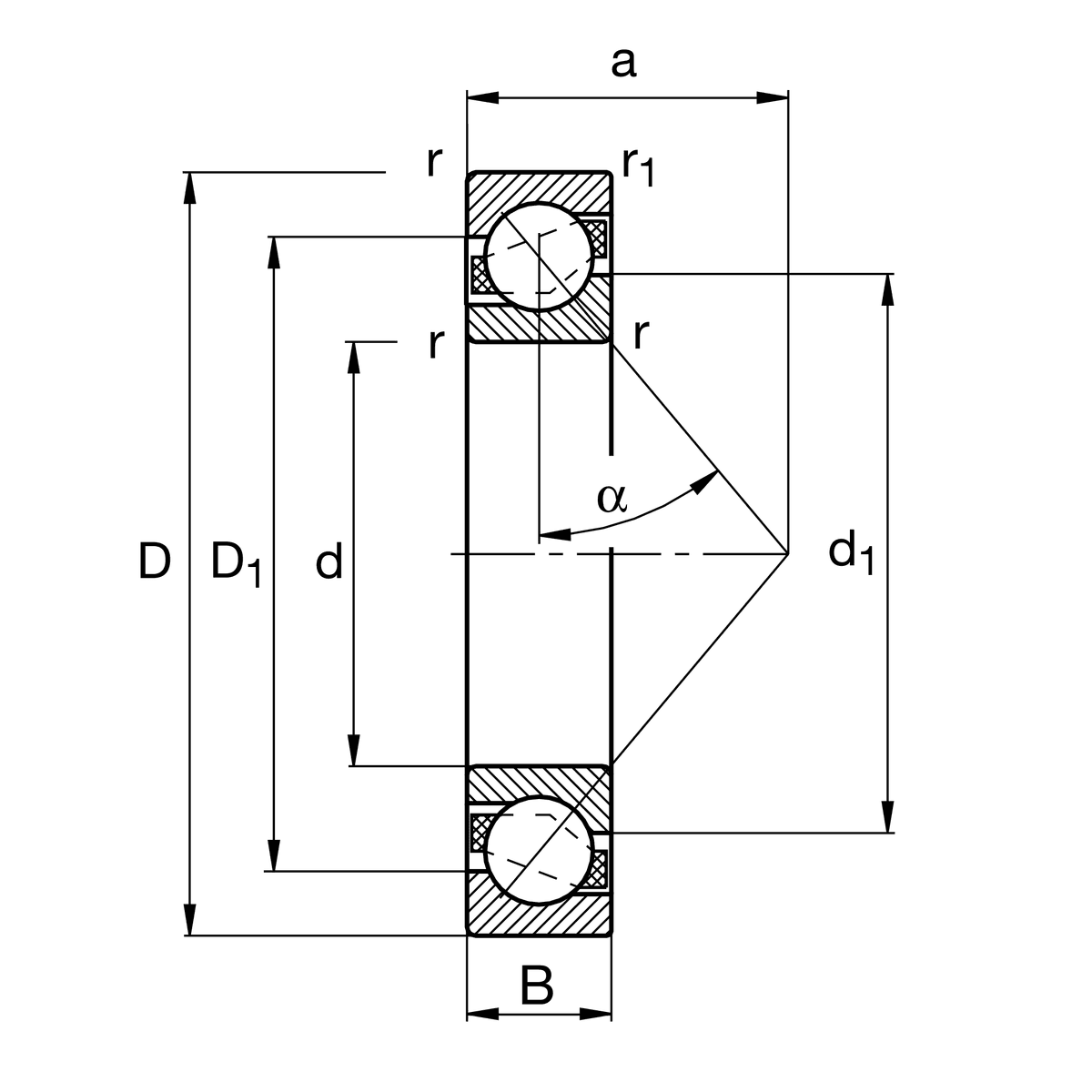

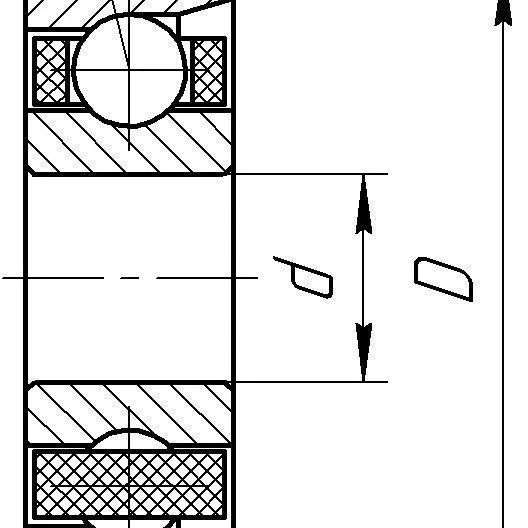

- Внутренний диаметр (d)
- 120 мм
- Наружный диаметр (D)
- 215 мм
- Ширина (B)
- 40 мм
- Смещение точки приложения нагрузки (a)
- 90.3 мм
Описание

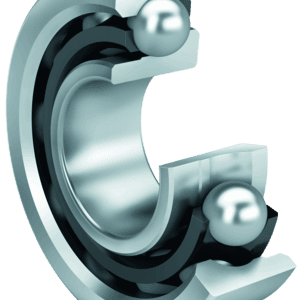

FAG 7224BTVPUA (7224-B-TVP-UA / 7224-B-XL-TVP-UA) — однорядный радиально-упорный шариковый подшипник с углом контакта 40° (суффикс B), массивным оконным сепаратором из стеклонаполненного полиамида PA66 (суффикс TVP) и универсальным исполнением для парной установки с малым осевым зазором (суффикс UA). Предназначен для восприятия комбинированных (радиальных и высоких односторонних осевых) нагрузок. Подшипник имеет размеры 120x215x40 мм и применяется в промышленных насосах, компрессорах, редукторах и моторах.
Вопросы и ответы по серии 7224
Что означают суффиксы B, TVP и UA в обозначении подшипника 7224 BTVPUA?
Буква B указывает на угол контакта 40°, обеспечивающий высокую осевую грузоподъемность. Обозначение TVP расшифровывается как сепаратор из стеклонаполненного полиамида PA66. Суффикс UA (или PUA) обозначает универсальное исполнение для парного монтажа с небольшим осевым зазором при установке по схеме O или X.
Каким подшипникам по ГОСТ соответствует импортная серия 7224?
Шариковые радиально-упорные подшипники серии 7224 (размеры 120х215х40 мм) соответствуют нескольким обозначениям ГОСТ в зависимости от угла контакта. Вариант с углом 26° (ISO 7224 AC) соответствует ГОСТ 46224, с углом 40° (ISO 7224 B) — ГОСТ 66224, а с углом 15° (ISO 7224 C) — ГОСТ 36224.
Как выбрать между полиамидным (TVP) и латунным (M/MP) сепаратором?
Полиамидный сепаратор TVP отличается меньшей массой, обеспечивает низкий уровень шума и оптимален для стандартных условий с температурой до +120 °C. Массивный латунный сепаратор (M или MP) рекомендуется использовать при высоких температурах, сильных ударных нагрузках, вибрациях или работе в агрессивных смазочных средах.
В каком оборудовании чаще всего применяются подшипники серии 7224?
Подшипники этой серии широко используются в центробежных и промышленных насосах, тяжелых редукторах, компрессорах, шпинделях станков и мощных электродвигателях. Они предназначены для узлов с одновременным действием высокой радиальной и односторонней осевой нагрузки.
Как правильно устанавливать подшипники 7224 в дуплексные блоки?
Для дуплексной установки применяются подшипники универсального исполнения (суффиксы UA, UO, UL или GA/GB). Их можно монтировать по схеме «спина к спине» (O-образная, DB), «лицо к лицу» (X-образная, DF) или последовательно (Тандем, DT) без необходимости ручной подгонки проставочных колец.

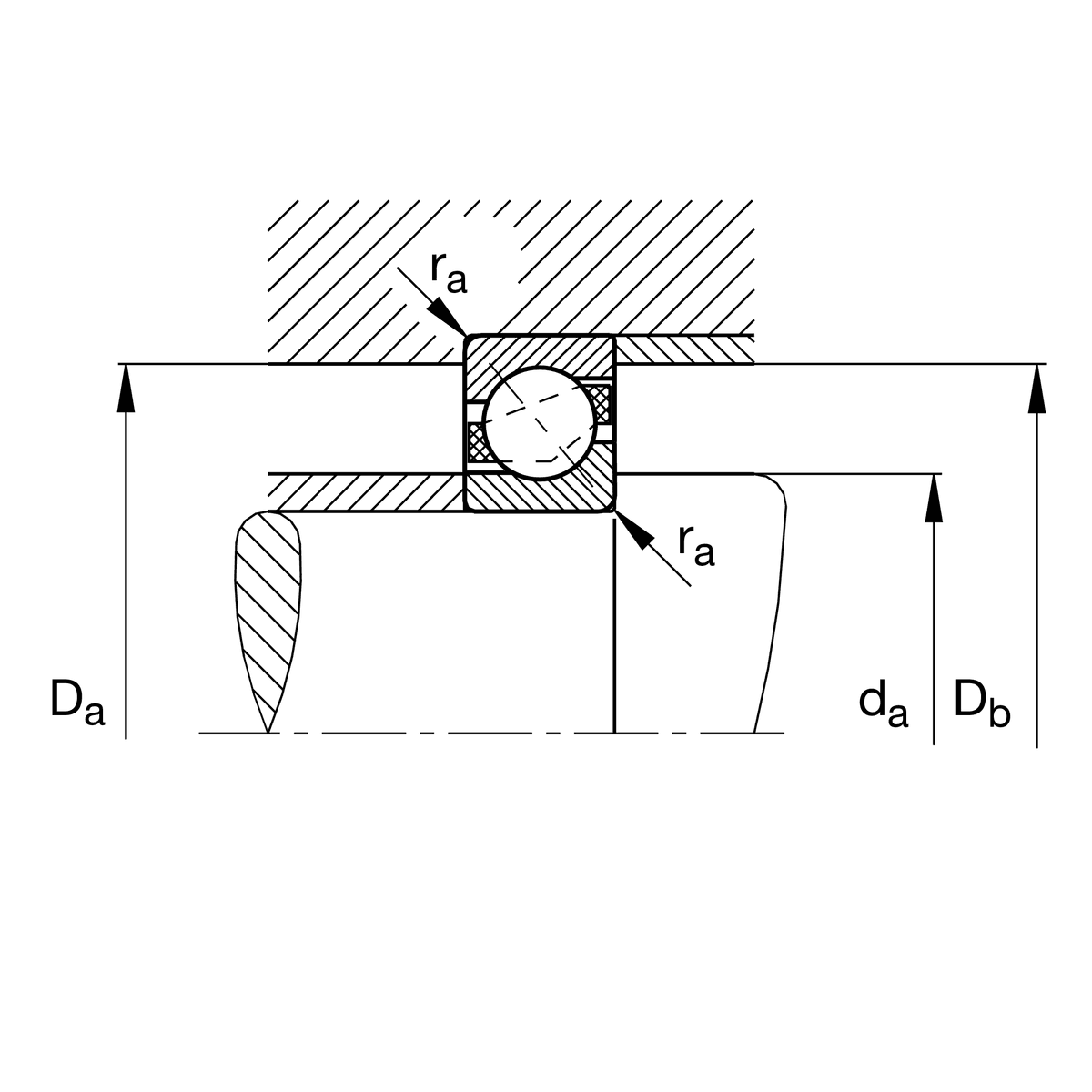

Монтаж и эксплуатация
- Посадка на вал
- k5, m5 или js6 в зависимости от величины нагрузки, частоты вращения и требуемой точности центрирования
- Посадка в корпус
- H7, J7 или K7 (H7/J7 используют для плавающих опор, K7/M7 — при фиксированной посадке и предварительном натяге дуплексов)
- Монтаж
- При посадке на вал рекомендуется индукционный нагрев внутреннего кольца до 100–120 °C. Для сепаратора TVP нагрев свыше +120 °C недопустим. Важно соблюдать правильную ориентацию бортов колец относительно направления осевого усилия.
- Смазка
- Применяются пластичные смазки на литиевой или полимочевинной основе (заполнение 30–50% свободного объема узла). На высоких скоростях рекомендуется циркуляционная смазка жидким минеральным или synthetic маслом.
- Эксплуатация
- Одинарный подшипник воспринимает осевое усилие только в одном направлении. Для предотвращения проскальзывания шариков и повреждения дорожек качения требуется минимальная постоянная осевая нагрузка.
Аналоги по каталогам производителей
- Koyo7224 B
- NSK7224 BWG
- NTN7224 B
- SKF7224 BCBM
- SKF7224 BECBP
- ГОСТ66224
