Подшипник шариковый радиальный однорядный 6722Z (60722 Д) 18 Винница
Идентификация
- Обозначение (ISO)
- 6722Z
- Обозначение (ГОСТ)
- 60722 Д
- Бренд
- 18 Винница
510 ₽*Последняя цена продажи
*Ориентировочная цена, итоговая и срок поставки — после уточнения менеджером
Характеристики
Основные характеристики
- Тип
- Шариковый радиальный однорядный
- Серия
- 60700
- Рядность
- однорядный
- Материал
- Сталь
- Сепаратор
- Алюминиевый сплав
- Динам. грузоподъемность (C)
- 83 кН
- Статич. грузоподъемность (C₀)
- 59 кН
- Макс. обороты (смазка)
- 3 200 об/мин
- Макс. обороты (масло)
- 4 500 об/мин
- Масса
- 2.85 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Z (односторонняя металлическая защитная шайба)
- Смазка
- Силиконовая смазка

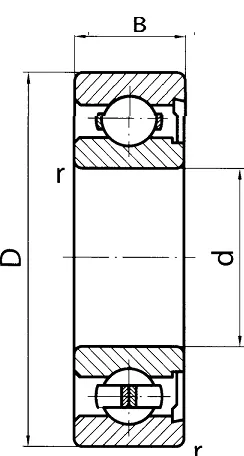

- Внутренний диаметр (d)
- 110 мм
- Наружный диаметр (D)
- 175 мм
- Ширина (B)
- 31 мм
Описание
Подшипник 60722Д (по стандарту ГОСТ 520) представляет собой шариковый радиальный однорядный подшипник качения с габаритами 110x175x31 мм. Обозначение содержит префикс '60', указывающий на наличие односторонней металлической защитной шайбы (Z), а также суффикс 'Д', который обозначает изготовление сепаратора из алюминиевого сплава (дюралюминия). Изделие предназначается для восприятия радиальных и незначительных осевых нагрузок в обоих направлениях, применяется в технологическом оборудовании, агрегатах приводов, крупных электродвигателях и промышленных насосах.
Вопросы и ответы по серии 60700
Чем подшипники серии 60700 отличаются от открытой серии 700 и двусторонне закрытых исполнений?
Подшипники серии 60700 по ГОСТ (например, 60722) оснащены одной защитной металлической шайбой, предохраняющей полость от пыли и удерживающей пластичную смазку с одной стороны. Открытые подшипники серии 700 не имеют шайб и предназначены для работы в масляной ванне или с регулярной подачей смазки. Исполнения с двумя шайбами (80700 или 2Z) или резиновыми уплотнениями (180700 или 2RS) полностью герметичны с обеих сторон и заправлены смазкой на весь срок службы.
Как соотносятся маркировки подшипников серии 60700 по ГОСТ и ISO?
В отечественной маркировке ГОСТ цифра 6 в начале обозначения укажет на наличие одной защитной стальной шайбы, а цифры 700 — на особо легкую серию диаметров. В международной системе ISO аналогичным исполнением являются подшипники серии 67xx или 60xx с суффиксом Z (например, ISO 6722Z / 6022Z). При выборе импортного аналога рекомендуется сверять присоединительные размеры (d, D, B) по каталогам.
В каких узлах и оборудовании применяются подшипники серии 60700?
Подшипники этой серии (например, 60722 размером 110х175х31 мм) применяются в промышленных редукторах, электродвигателях, станочном оборудовании и агрегатах тяжелой техники. Особо легкая серия диаметров позволяет использовать их в узлах с ограничением по радиальным габаритам при высокой частоте вращения. Подшипники воспринимают радиальную и небольшую осевую нагрузку в обоих направлениях.
Что означают маркировки уплотнений и зазоров в этой серии (Z, 2RS, C3, CN)?
Обозначение Z (или 6 по ГОСТ) информирует об одной стальной защитной шайбе, 2RS — о двухсторонних контактных каучуковых уплотнениях, удерживающих смазку и защищающих от влаги. Суффикс C3 указывает на увеличенный радиальный внутренний зазор, требуемый при повышенных рабочих температурах или натягах посадки. Обозначение CN (или отсутствие маркировки зазора) соответствует нормальному зазору для стандартных условий.
Как выбрать между металлической шайбой (Z) и резиновым уплотнением (2RS) для подшипников серии?
Металлические шайбы (Z) создают минимальное трение и подходят для высоких скоростей вращения в относительно чистых условиях эксплуатации. Резиновые контактные уплотнения (2RS) обеспечивают максимальную герметичность от пыли и влаги, но увеличивают трение кромки. Для работы во влажной и загрязненной среде предпочтительнее модификации 2RS, а для скоростных чистых узлов — исполнение Z.
Монтаж и эксплуатация
- Посадка на вал
- k5, m5 или js6 (для вращающегося внутреннего кольца по ГОСТ 3325-85 / ISO)
- Посадка в корпус
- H7, J7 или H8 (для неподвижного наружного кольца по ГОСТ 3325-85 / ISO)
- Монтаж
- Монтажное усилие должно передаваться строго на монтируемое кольцо: при посадке на вал — на внутреннее, при установке в корпус — на наружное кольцо. Для крупногабаритных подшипников серии (например, 60722 с d=110 мм) рекомендуется предварительный нагрев в индукционном нагревателе или масляной ванне до 80–100 °C. Перекосы колец при запрессовке не допускаются.
- Смазка
- Подшипники серии 60700 с защитной шайбой поставляются заправленными пластичной смазкой или смазываются через открытую сторону. Рекомендуется использовать универсальные пластичные смазки на литиевой основе (NLGI 2). При масляной смазке открытая сторона подшипника должна обращаться к источнику подачи масла.
- Эксплуатация
- Рабочий температурный диапазон эксплуатации составляет от -30 °C до +120 °C для стандартных стальных исполнений. Однорядные радиальные шарикоподшипники способны воспринимать осевую нагрузку до 70% от неиспользованной допустимой радиальной. Запрещается эксплуатация узла при деформации защитной шайбы во избежание заклинивания тел качения.
Аналоги по каталогам производителей
- FAG6022-Z
- NSK6022Z
- NTN6022Z
- SKF6022-Z
- ГОСТ60722
