Подшипник игольчатый роликовый NKI 55/35 (244811) SRG
Идентификация
- Обозначение (ISO)
- NKI 55/35
- Обозначение (ГОСТ)
- 244811
- Бренд
- SRG
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI 55/35
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 63 кН
- Статич. грузоподъемность (C₀)
- 134 кН
- Макс. обороты (смазка)
- 6 700 об/мин
- Макс. обороты (масло)
- 7 500 об/мин
- Масса
- 0.38 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

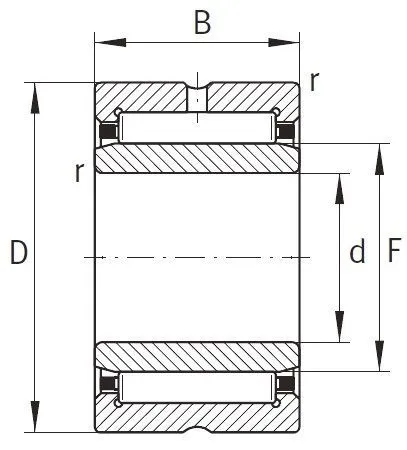

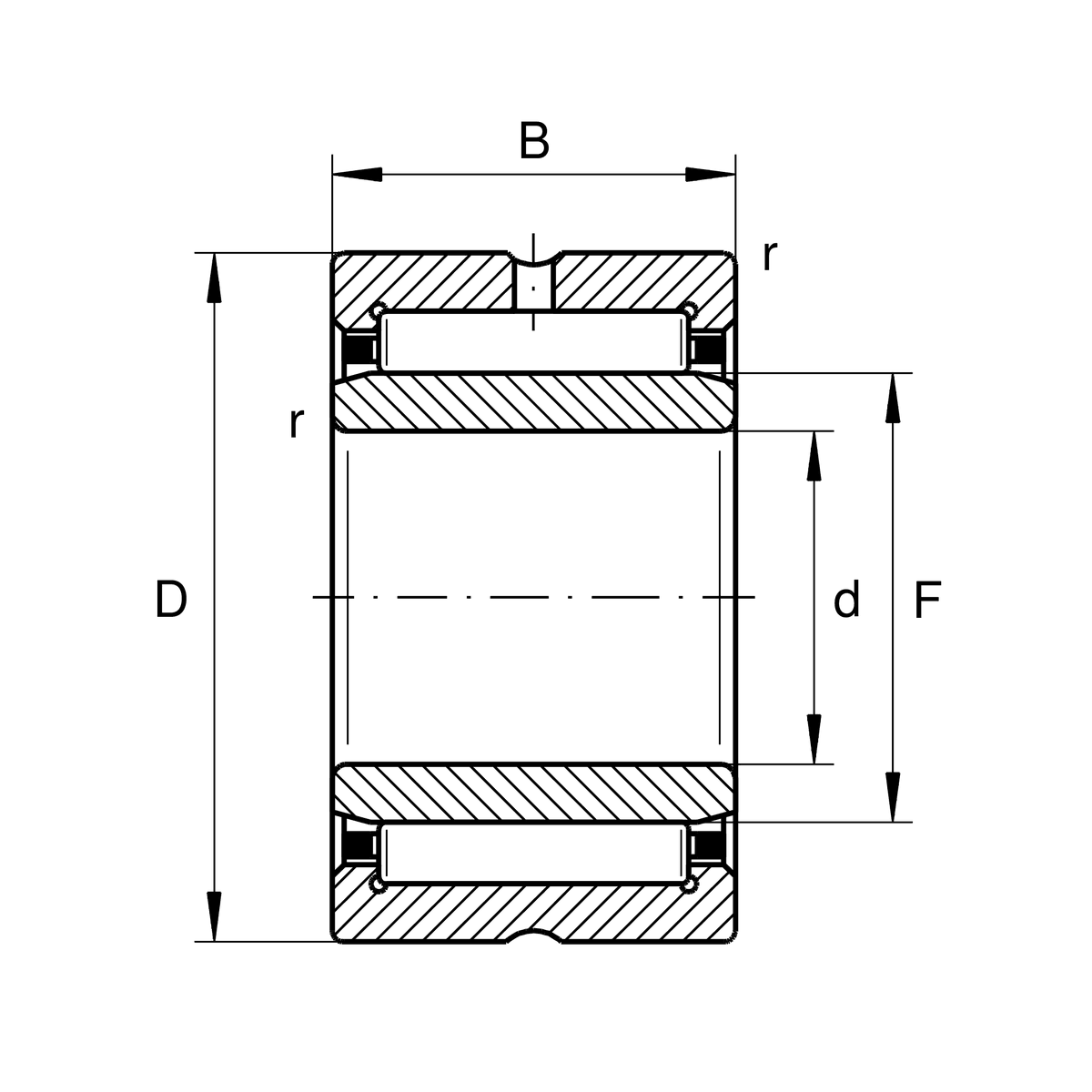

- Внутренний диаметр (d)
- 55 мм
- Наружный диаметр (D)
- 72 мм
- Ширина (B)
- 35 мм
- Диаметр под тела качения (Fw)
- 60 мм
Описание
Игольчатый подшипник NKI55/35A (бренд SRG, стандарт ISO) выполнен с механически обработанными (точёными) кольцами, направляющими бортиками на наружном кольце и съёмным внутренним кольцом. Комплектуется штампованным стальным сепаратором. Наличие внутреннего кольца позволяет устанавливать подшипник на валы без поверхностной закалки и шлифовки. Подшипник обеспечивает максимальную радиальную грузоподъёмность при минимальных радиальных габаритах и широко применяется в промышленном оборудовании, редукторах, станках и автомобильных трансмиссиях.
Вопросы и ответы по серии NKI 55/35
Чем подшипник NKI 55/35 отличается от серии NK 60/35?
Подшипник NKI 55/35 поставляется в комплекте со съемным внутренним кольцом и имеет посадочный диаметр вала 55 мм. В то же время серия NK 60/35 поставляется без внутреннего кольца, а дорожкой качения для игольчатых роликов служит непосредственно обработанный вал диаметром 60 мм. При этом наружный диаметр 72 мм и ширина 35 мм у обоих подшипников полностью одинаковы.
Какой отечественный аналог по ГОСТ есть у подшипника NKI 55/35?
Российским аналогом подшипника NKI 55/35 по ГОСТ является игольчатый подшипник 244811 (или 244811 Д со стальным сепаратором). Данные подшипники полностью совпадают по присоединительным размерам (55х72х35 мм) и ключевым характеристикам грузоподъемности. Это позволяет проводить их прямую взаимную замену в промышленном оборудовании.
Какие уплотнения и зазоры бывают в серии NKI 55/35 и как расшифровываются маркировки?
Стандартное исполнение NKI 55/35 (NKI 55/35 A, NKI55/35-XL) выпускается открытым, без встроенных контактных уплотнений, с нормальным зазором CN. Модификации с суффиксами RS или 2RS оснащаются одно- или двухсторонними уплотнениями для защиты от пыли и влаги. Обозначение C3 указывает на увеличенный радиальный зазор, а TV или TN — на применение полиамидного сепаратора вместо стального.
В каких узлах и оборудовании применяются подшипники NKI 55/35?
Подшипники этой серии предназначены для эксплуатации в условиях ограниченных радиальных габаритов и высоких радиальных нагрузок. Их часто устанавливают в автомобильных трансмиссиях, механических редукторах, гидравлических насосах и приводах. Также они широко применяются в узлах промышленных станков, текстильного и сельскохозяйственного оборудования.
Как выбрать нужное исполнение подшипника NKI 55/35 для конкретных условий работы?
Для большинства стандартных механизмов с умеренной температурой подходит базовое исполнение NKI 55/35 со стальным сепаратором и зазором CN. Если узел работает в запыленной среде без внешней защиты, следует выбрать уплотненную версию с суффиксом 2RS. При повышенных рабочих температурах или плотных посадках с натягом рекомендуется подшипник с радиальным зазором C3.
Монтаж и эксплуатация
- Посадка на вал
- k5 (при нормальных нагрузках) или k6 (при тяжелых нагрузках); допускается js6 для точных узлов
- Посадка в корпус
- K7 (стандартная посадка в стальные и чугунные корпуса) или N7 (при высоких радиальных нагрузках)
- Монтаж
- Монтаж разборного подшипника выполняется раздельно: внутреннее кольцо запрессовывается на вал, а внешнее кольцо с комплектом роликов — в корпус. Усилие запрессовки должно прикладываться исключительно к торцу монтируемого кольца через специальные гильзы, без передачи нагрузки на ролики и сепаратор.
- Смазка
- На наружном кольце предусмотрены смазочная канавка и отверстие для регенерации смазки. Применяются пластичные смазки на литиевой основе при умеренных скоростях или жидкие минеральные/синтетические масла при высоких частотах вращения.
- Эксплуатация

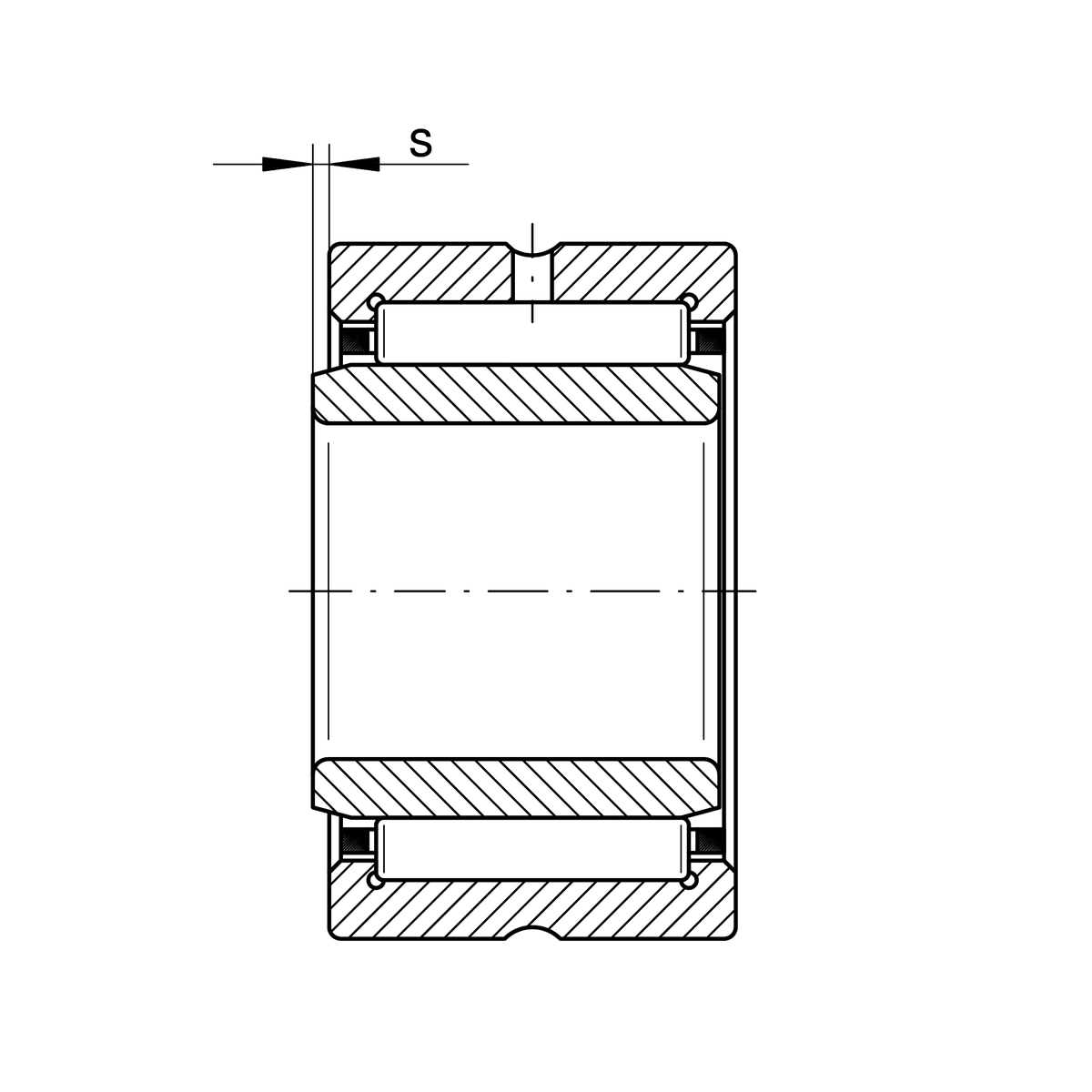

- Подшипник воспринимает исключительно радиальные нагрузки и допускает осевое смещение колец относительно друг друга до 2 мм. Игольчатые роликоподшипники чувствительны к перекосам вала (допустимый перекос не более 1-2 минут), а предельная частота вращения составляет до 6700-7500 об/мин при масляной смазке.
Аналоги по каталогам производителей
- FAGNKJ 55/35 A
- IKOTAFI 557235
- INANKI55/35-XL
- JNSNKI 55/35
- KOYONKI55/35
- NKENKI55/35
- SKFNKI 55/35
- ZVLNKI 55/35 A
