Подшипник игольчатый роликовый NA4913 (4074913) DKF
Идентификация
- Обозначение (ISO)
- NA4913
- Обозначение (ГОСТ)
- 4074913
- Бренд
- DKF
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- 4913
- Рядность
- однорядный
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 62.5 кН
- Статич. грузоподъемность (C₀)
- 112 кН
- Макс. обороты (смазка)
- 3 700 об/мин
- Макс. обороты (масло)
- 5 500 об/мин
- Масса
- 0.456 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (Нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

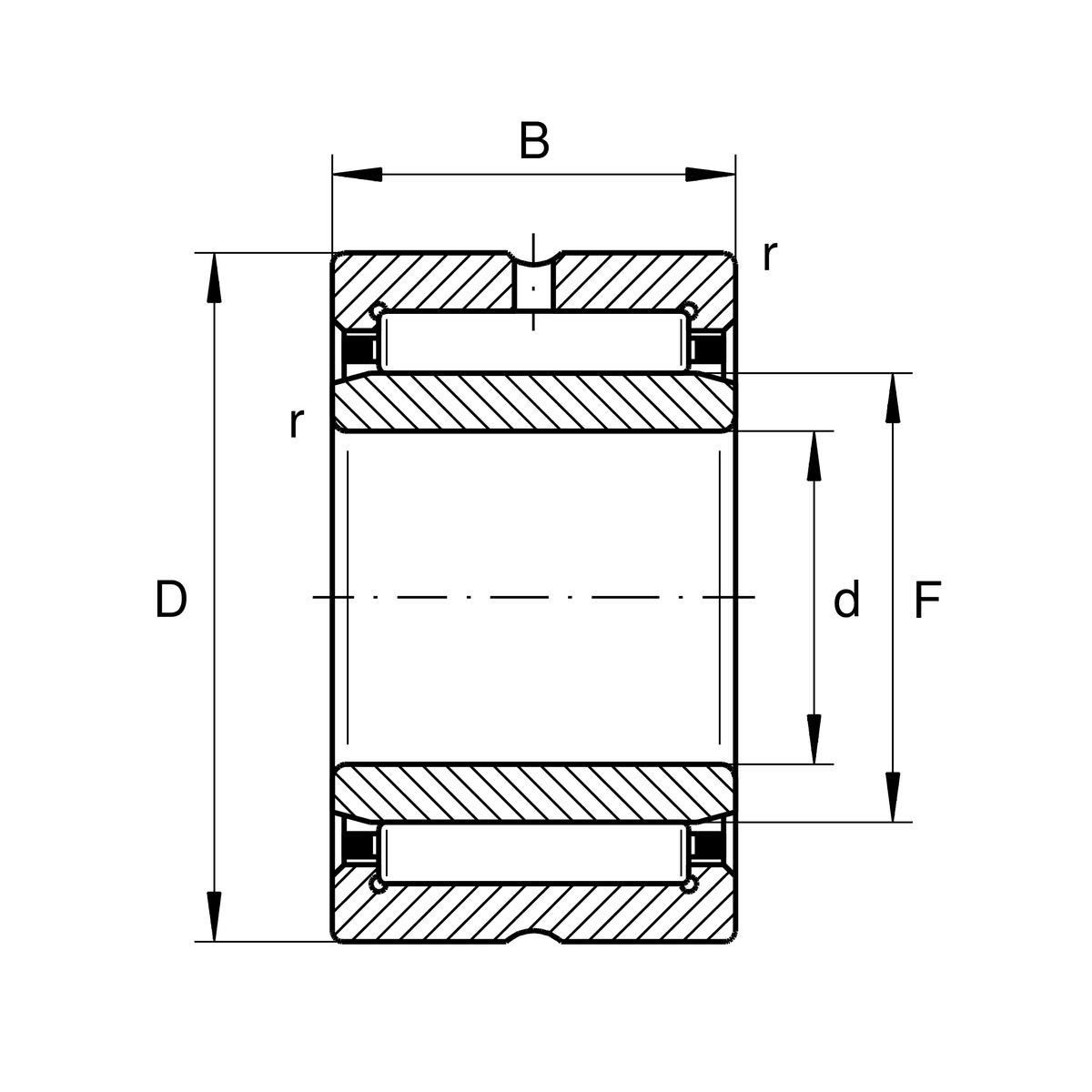

- Внутренний диаметр (d)
- 65 мм
- Наружный диаметр (D)
- 90 мм
- Ширина (B)
- 25 мм
- Диаметр под тела качения (Fw)
- 72 мм
Описание

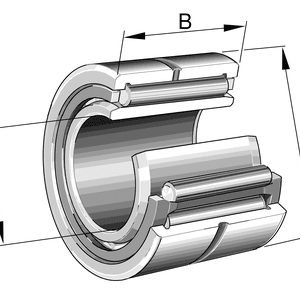

NA4913 (обозначение по ГОСТ 4657-82 — 4244913) представляет собой однорядный радиальный игольчатый подшипник с точеными (механически обработанными) кольцами и внутренним кольцом. Наружное кольцо оснащено смазочной канавкой с отверстиями и бортами для надежного направления игольчатых роликов. Конструкция обеспечивает чрезвычайно высокую радиальную грузоподъемность и жесткость при компактных радиальных габаритах.
Вопросы и ответы по серии 4913
В чем разница между подшипниками NA4913, RNA4913 и NA4913-2RS?
Исполнение NA4913 поставляется с внутренним кольцом и является открытым подшипником. Модификация RNA4913 поставляется без внутреннего кольца, где роль дорожки качения выполняет непосредственно закаленный вал, что экономит радиальное пространство. Обозначение NA4913-2RS указывает на наличие двухсторонних контактных резиновых уплотнений, защищающих полость подшипника от пыли и загрязнений.
Каким отечественным подшипникам по ГОСТ соответствует серия 4913?
Импортный игольчатый подшипник NA4913 с внутренним кольцом (размеры 65х90х25 мм) по ГОСТ соответствует обозначениям 4074913, 4074913К и 4244913. Вариант без внутреннего кольца RNA4913 (размеры 72х90х25 мм) соответствует отечественному аналогу по ГОСТ 4254913. Модификация с двухсторонним уплотнением NA4913-2RS обозначается по отечественной системе как 4244913 2RS.
В каких узлах и оборудовании применяются подшипники серии 4913?
Подшипники серии 4913 применяются в узлах с высокой радиальной нагрузкой и жесткими ограничениями по радиальным габаритам. Их широко используют в коробках передач, автомобильных трансмиссиях, промышленных редукторах, гидравлических насосах и шпинделях металлорежущих станков. Исполнение RNA4913 без внутреннего кольца особенно востребовано в компактных приводах, где дорожка качения шлифуется прямо на валу.
Что означают дополнительные обозначения C3, XL и 2RS в подшипниках NA4913?
Суффикс 2RS указывает на встроенные резиновые контактные уплотнения с обеих сторон и внесенную пластичную смазку на весь срок службы. Обозначение C3 информирует об увеличенном радиальном зазоре, необходимом при работе в условиях повышенных температур или при натяговых посадках. Буквы XL у производителей типа INA/FAG означают улучшенную внутреннюю геометрию роликов и сепаратора с увеличенной грузоподъемностью.
Как выбрать между подшипником с внутренним кольцом (NA4913) и без него (RNA4913)?
Подшипник без внутреннего кольца (RNA4913) выбирают для максимальной компактности узла, если поверхность вала термически обработана до твердости 58-64 HRC и точно отшлифована. В противном случае выбирают подшипник NA4913 с комплектным внутренним кольцом, не предъявляющий высоких требований к поверхностной твердости вала. Использование готового внутреннего кольца также упрощает ремонт и замену изношенных элементов узла.
Монтаж и эксплуатация
- Посадка на вал
- k5, k6 (для нормальных нагрузок) или m5, m6 (для тяжелых и ударных нагрузок)
- Посадка в корпус
- H7, J7 (для стандартных условий) или K7, N7 (для тяжелых условий эксплуатации)
- Монтаж

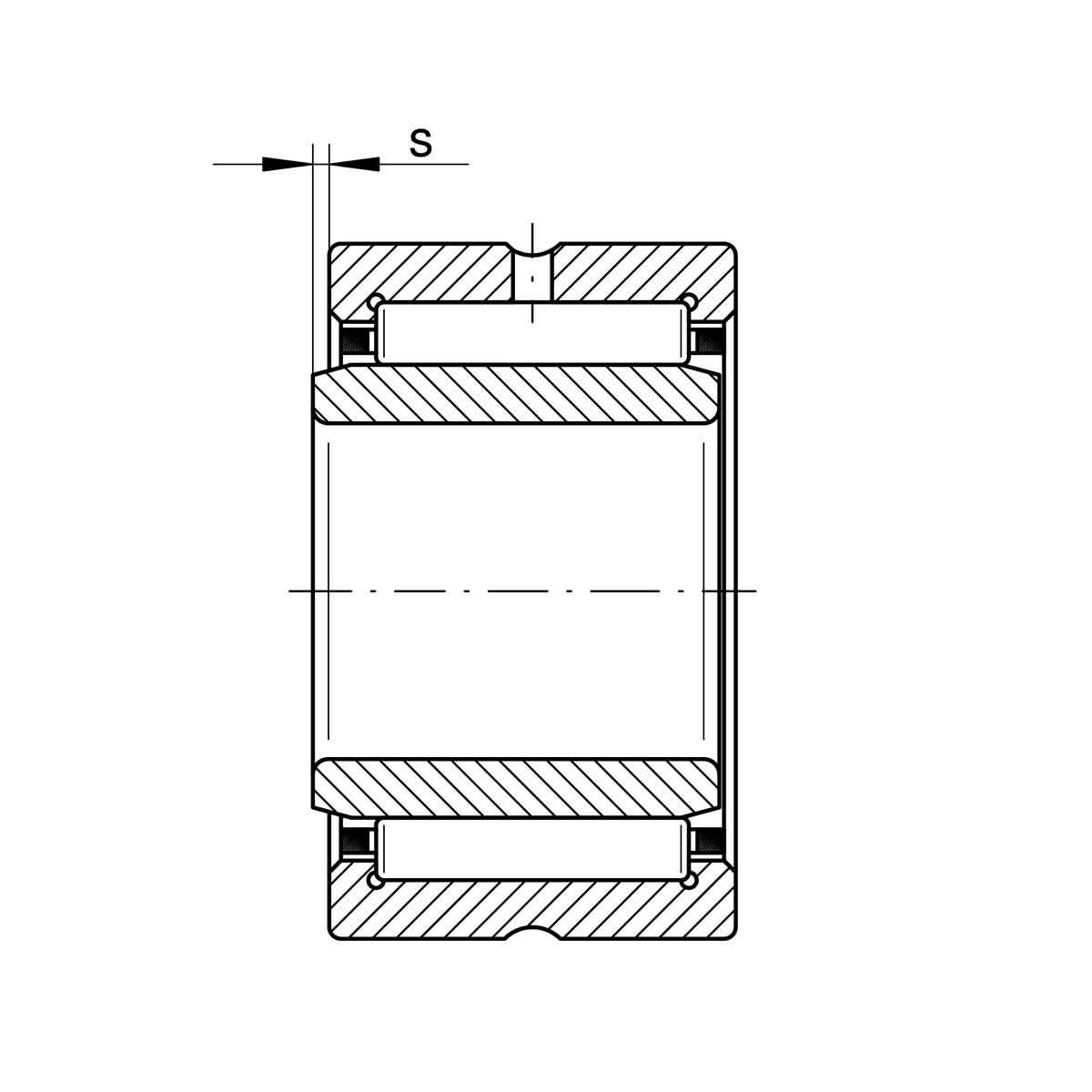

- Подшипники серии 4913 имеют разъемную конструкцию, что позволяет монтировать внутреннее и наружное кольца отдельно. Запрессовка должна производиться с помощью монтажных втулок с приложением усилия строго к монтируемому кольцу. При установке варианта RNA4913 без внутреннего кольца необходимо следить за правильной ориентацией роликов во избежание перекоса при заведении вала.
- Смазка
- Наружное кольцо оснащено смазочной канавкой и отверстием для подачи смазки. Открытые исполнения (NA4913, RNA4913) требуют смазывания пластичной смазкой на литиевой основе или жидким маслом. Закрытые подшипники NA4913-2RS поставляются с заправленной заводской смазкой и не требуют повторного смазывания в течение срока эксплуатации.
- Эксплуатация
- Подшипники предназначены исключительно для восприятия радиальных нагрузок и не допускают осевых сил и перекосов вала. При эксплуатации версии RNA4913 поверхностная твердость вала должна составлять не менее 58-64 HRC, а шероховатость Ra — не более 0.2 мкм. Предельная частота вращения при масляной смазке составляет до 5600–6300 об/мин, при пластичной смазке — до 3500–4000 об/мин.
Аналоги по каталогам производителей
- IKONA4913
- INANA4913-XL
- KoyoNA4913
- NKENA4913
- NTNNA4913R
- SKFNA 4913
- ГОСТ4244913
