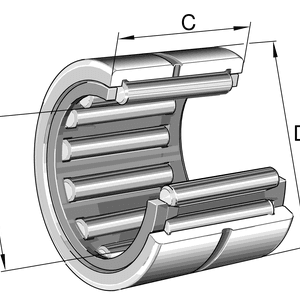

Подшипник игольчатый роликовый RNA4840 P5 (RNA-4840) INA
Идентификация
- Обозначение (ISO)
- RNA4840 P5
- Обозначение (ГОСТ)
- RNA-4840
- Бренд
- INA
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- 48
- Рядность
- однорядный
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 260 кН
- Статич. грузоподъемность (C₀)
- 720 кН
- Макс. обороты (смазка)
- 1 290 об/мин
- Макс. обороты (масло)
- 2 150 об/мин
- Масса
- 3.292 кг
- Класс точности
- P5
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

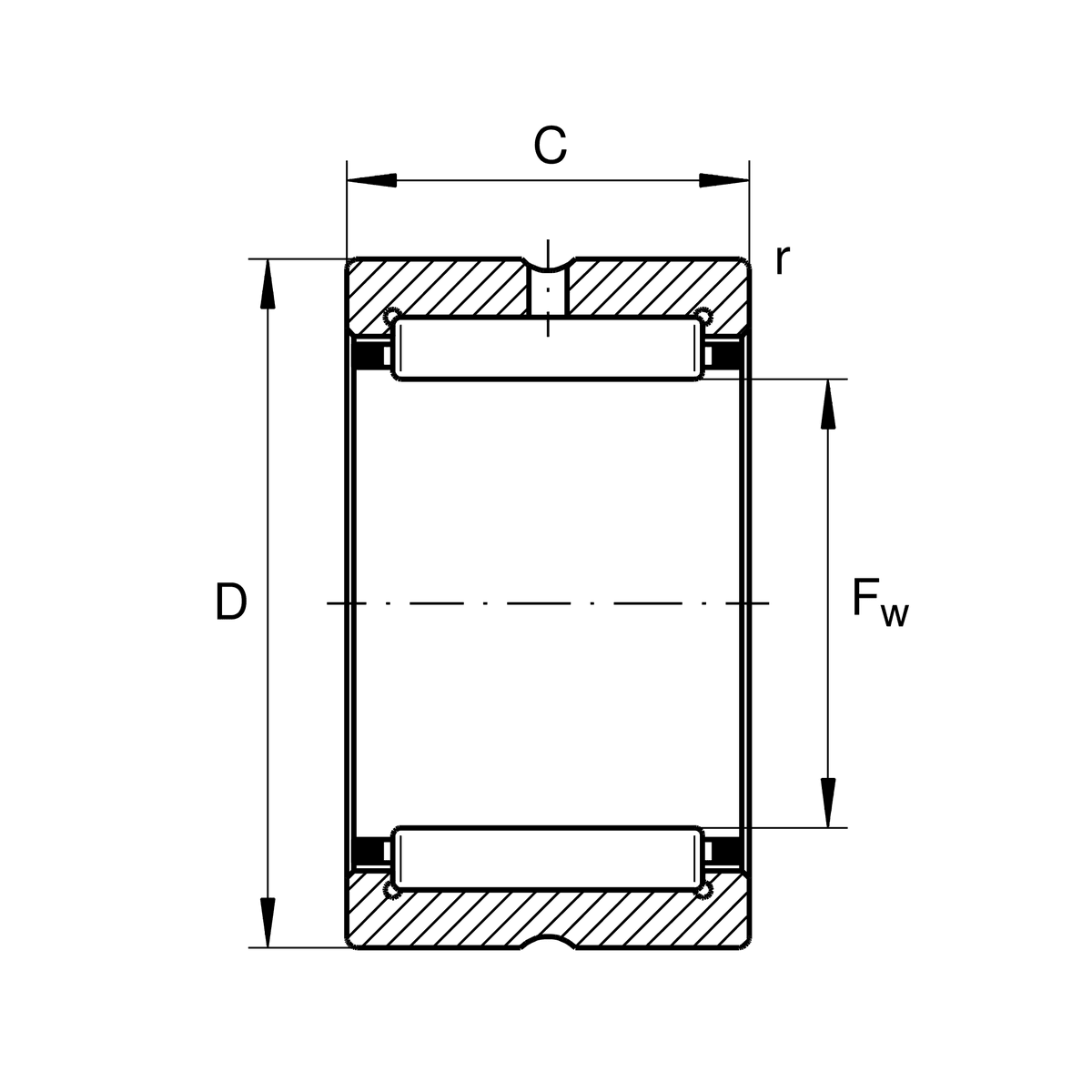

- Внутренний диаметр (d)
- 220 мм
- Наружный диаметр (D)
- 250 мм
- Ширина (B)
- 50 мм
- Диаметр под тела качения (Fw)
- 220 мм
Описание
RNA4840P5 — прецизионный игольчатый подшипник бренда INA (Schaeffler) без внутреннего кольца, выполненный с точёным массированным наружным кольцом и направляющими бортиками. Имеет класс точности P5 (ISO 5). Размеры: диаметр под роликами Fw=220 мм, наружный диаметр D=250 мм, ширина B=50 мм. Устанавливается непосредственно на закалённый и отшлифованный вал, обеспечивая высокую жесткость и грузоподъёмность (динамическая C = 260 кН, статическая C0 = 720 кН) при минимальных радиальных габаритах. Широко применяется в планетарных и бортовых редукторах, мостах спецтехники и промышленном прессовом оборудовании.
Вопросы и ответы по серии 48
В чем разница между исполнениями NA48 и RNA48?
Подшипники серии NA48 поставляются в комплекте с внутренним кольцом и могут монтироваться на обычные валы без специальной поверхностной закалки. Исполнение RNA48 изготавливается без внутреннего кольца: ролики обкатываются непосредственно по поверхности вала, что позволяет существенно уменьшить радиальные габариты подшипникового узла.
Существуют ли уплотненные версии и повышенные классы точности в серии 48?
Подшипники серии 48 стандартно выпускаются открытого типа для работы в масляной ванне или с пластичной смазкой. По запросу производители поставляют модификации с повышенной точностью вращения и размеров (P6, P5 по ISO 1206), а также с увеличенным или уменьшенным радиальным зазором (C2, C3, C4).
Как подбирать аналоги по ГОСТ для подшипников серий NA48 и RNA48?
Размеры подшипников серии 48 соответствуют международному стандарту ISO 1206 и отечественному ГОСТ 4657-2022 (игольчатые подшипники с точеными кольцами). Версия без внутреннего кольца RNA48 соответствует обозначению ГОСТ 40748xx (например, RNA4828 — ГОСТ 4074828), а версия с внутренним кольцом NA48 — 40248xx (NA4828 — ГОСТ 4024828).
Каким требованиям должен соответствовать вал при использовании RNA48?
При монтаже RNA48 вал выполняет роль дорожки качения, поэтому его поверхностная твердость должна находиться в пределах 58–64 HRC, а глубина закаленного слоя — от 0,6 до 1,0 мм. Шероховатость поверхности вала не должна превышать Ra 0,2 мкм, а погрешность формы — соответствовать допускам IT3–IT4.
В каких условиях и узлах применяются подшипники серии 48?
Серия 48 отличается минимальной поперечной высотой сечения среди подшипников с массивными кольцами крупной габаритной группы. Их применяют при высоких радиальных нагрузках и средних скоростях вращения в условиях ограниченного радиального пространства — в редукторах тяжелонагруженного оборудования, гидронасосах и промышленных трансмиссиях.
Монтаж и эксплуатация
- Посадка на вал
- k5 (для NA48 с внутренним кольцом при нормальных нагрузках) или h6/j6/k5 (для вала в качестве дорожки качения под RNA48)
- Посадка в корпус
- K7 (стандартно для стальных и чугунных корпусов) или M7/N7 (для повышенных нагрузок и корпусов из легких сплавов)
- Монтаж
- Запрессовка выполняется строго по всей окружности монтируемого кольца без прямого ударного воздействия молотка и передачи усилий через игольчатые ролики. При надвигании RNA48 на вал рекомендуется использовать монтажную втулку с направляющими фасками.
- Смазка
- Наружное кольцо выполнено с канавкой и отверстиями для подвода смазочного материала. Допускается применение пластичных смазок на литиевом комплексе или циркуляционного масляного смазывания; нагрев при индукционном монтировании не должен превышать 120 °C.
- Эксплуатация
- Игольчатые подшипники серии 48 воспринимают исключительно радиальные нагрузки и крайне чувствительны к перекосам вала (допустимый угол несоосности не более 1 угловой минуты). Требуется высокое качество обработки посадочных мест.
Аналоги по каталогам производителей
- FAGRNA4840-XL
- IKORNA4840
- NSKRNA4840
- NTNRNA4840
- SKFRNA 4840
