47687/47620
Подшипник роликовый конический 47687/47620 FBJ
Идентификация
- Обозначение (ISO)
- 47687/47620
- Обозначение (ГОСТ)
- 47687/20
- Бренд
- FBJ
Характеристики
Основные характеристики
- Тип
- Роликовый конический
- Серия
- 47600
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 214 кН
- Статич. грузоподъемность (C₀)
- 262 кН
- Макс. обороты (смазка)
- 2 600 об/мин
- Макс. обороты (масло)
- 3 500 об/мин
- Масса
- 1.66 кг
- Класс точности
- P0 (нормальный)
- Зазор
- Регулируемый (задаётся при монтаже)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

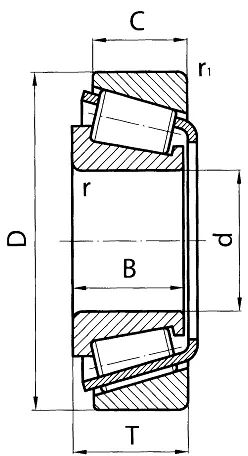

- Внутренний диаметр (d)
- 82.55 мм
- Наружный диаметр (D)
- 113.35 мм
- Ширина (B)
- 33.338 мм
- Ширина наружного кольца (C)
- 26.195 мм
- Монтажная высота (T)
- 33.338 мм
Описание
Однорядный радиально-упорный роликовый конический подшипник дюймовой серии (семейство 47600), состоящий из внутреннего кольца с сепаратором и роликами (конус 47687) и съемного наружного кольца (чашка 47620). Внутренний диаметр составляет 82.55 мм (3.25 in), наружный — 133.35 мм (5.25 in), ширина — 33.338 мм (1.3125 in). Конструкция позволяет воспринимать значительные радиальные и односторонние осевые нагрузки. Подшипник широко применяется в ступицах осей грузовых автомобилей (в частности, DAF), дифференциалах коммерческой техники, а также в узлах трансмиссий и мостов сельскохозяйственной и строительной техники (Case IH, John Deere).
Вопросы и ответы по серии 47600
Как расшифровывается обозначение подшипников серии 47600, например 47687/47620?
Обозначение дюймовой серии 47600 состоит из двух частей: номер внутреннего кольца с роликами (cone, например 47687) и наружного кольца (cup, например 47620). В рамках серии 47600 могут использоваться внутренние кольца с разным посадочным диаметром (47685, 47686, 47687), сочетающиеся с единой наружной чашей 47620. Кольцо и чаша могут поставляться как в сборе, так и по отдельности.
Есть ли у подшипников серии 47600 встроенные уплотнения или защитные шайбы?
Подшипники серии 47600 изготавливаются в открытом исполнении без встроенных уплотнений или защитных шайб. Это стандартная конструкция для разборных конических подшипников, требующая применения внешних уплотнений в корпусе узла. Смазывание производится непосредственно при монтаже или через систему смазки оборудования.
Существует ли прямой аналог подшипников серии 47600 по ГОСТ?
Прямого аналога по ГОСТ у серии 47600 нет, так как это дюймовая (imperial) серия, где размеры зафиксированы в дюймах (например, для 47687/47620 внутренний диаметр составляет 82,55 мм или 3,25 дюйма). При необходимости замены следует подбирать оригинальные импортные детали брендов Timken, NTN, NSK, Koyo или KOYO. Взаимозаменяемость обеспечивается стандартизацией по системам ANSI/ABMA и ISO.
Как выбрать нужное исполнение кольца и чаши в серии 47600?
Подбор выполняется по требуемому диаметру вала и внешнему диаметру корпуса. Например, подшипник 47687/47620 имеет внутреннее отверстие 82,55 мм и наружный диаметр 133,35 мм, а внутреннее кольцо 47685 рассчитано на другой посадочный размер при той же наружной чаше 47620. Важно также учитывать радиус галтели вала и корпуса для корректного прилегания.
Где чаще всего применяются подшипники серии 47600?
Эти подшипники широко используются в автомобильных мостах, ступицах грузовой и спецтехники, промышленного редукторостроения, сельхозтехнике и горнодобывающем оборудовании. Они оптимально подходят для узлов с комбинированной радиальной и высокой осевой нагрузкой при умеренных скоростях вращения.
Монтаж и эксплуатация
- Монтаж
- Конические роликовые подшипники серии 47600 являются разборными: внутреннее кольцо в сборе с роликами (cone) и наружное кольцо (cup) монтируются раздельно. Подшипники устанавливаются парно в оппозитной схеме (O- или X-образной), при этом при монтаже обязательна регулировка осевого зазора или преднатяга с помощью прокладок, дистанционных колец или регулировочных гаек.
- Смазка
- Конструкция открытого типа позволяет применять как пластичную смазку, так и жидкое масло (в масляной ванне или при циркуляционной смазке). При закладывании пластичной смазки важно тщательно заполнить ею внутреннее пространство между роликами и сепаратором.
- Эксплуатация
- Подшипники из подшипниковой стали работают в температурном диапазоне от -30 °C до +120 °C (при использовании специальных смазок от -54 °C до +121 °C). Однорядный конический подшипник воспринимает только одностороннюю осевую нагрузку, поэтому для двусторонней фиксации вала всегда монтируется пара подшипников.
Аналоги по каталогам производителей
- Case IH132084R1
- John DeereT30649
- KOYO47687/20
- NTN4T-47687/47620
- SKF47687/47620/Q
- TIMKEN47687/47620
