Подшипник шариковый радиально-упорный 7308 ACM/P6 (6-46308 Л) СПЗ-4
Идентификация
- Обозначение (ISO)
- 7308 ACM/P6
- Обозначение (ГОСТ)
- 6-46308 Л
- Бренд
- СПЗ-4
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 30308
- Рядность
- однорядный
- Материал
- Сталь
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 50.8 кН
- Статич. грузоподъемность (C₀)
- 30.1 кН
- Макс. обороты (смазка)
- 6 300 об/мин
- Макс. обороты (масло)
- 8 500 об/мин
- Масса
- 0.747 кг
- Класс точности
- P6
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -40°C до +120°C

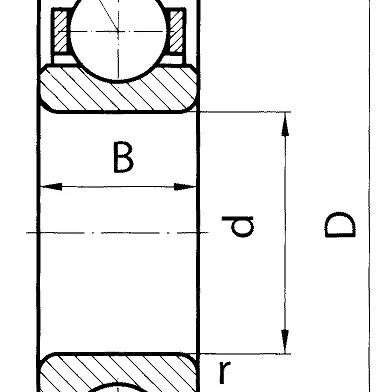

- Внутренний диаметр (d)
- 40 мм
- Наружный диаметр (D)
- 90 мм
- Ширина (B)
- 23 мм
Описание
Подшипник 6-46308 Л (производитель СПЗ-4) представляет собой шариковый однорядный радиально-упорный подшипник неразъемной конструкции со скосом на наружном кольце и углом контакта 26°. Изготовлен по 6-му классу точности (ГОСТ 520-2011 / ГОСТ 831-75) и оснащен массивным латунным сепаратором (индекс «Л»). Предназначен для восприятия значительных комбинированных (радиальных и однонаправленных осевых) нагрузок при высокой частоте вращения. Применяется в станкостроении, тяжелой сельскохозяйственной и горнодобывающей технике, а также в промышленных редукторах и насосах.
Вопросы и ответы по серии 30308
Какой импортный аналог по ISO соответствует подшипнику 46308 (6-46308 Л)?
Международным аналогом по стандарту ISO является подшипник 7308 AC (с углом контакта 25–26°). Исполнение с латунным сепаратором 6-46308 Л соответствует международной маркировке 7308 ACM. Изделия идентичны по габаритным размерам (40x90x23 мм) и полностью взаимозаменяемы.
Чем отличаются модификации подшипника 46308 Л, 46308 Е и 6-46308?
Буква «Л» обозначает массивный латунный сепаратор, который устойчив к вибрационным нагрузкам и высокой температуре. Буква «Е» говорит о повышенной грузоподъемности или использовании пластического сепаратора (текстолит, полиамид). Цифра «6» перед дефисом указывает на повышенный 6-й класс точности по ГОСТ.
Почему подшипники серии 46308 (7308AC) не выпускаются с резиновыми или металлическими уплотнениями?
Шариковые радиально-упорные подшипники данной серии изготавливаются открытыми, так как рассчитаны на работу в масляной ванне или при циркуляционной смазке. Кроме того, открытая конструкция необходима для регулировки рабочего осевого зазора и предтяга при монтаже.
Как правильно подобрать подшипники 46308 для установки парой (в дуплексе)?
При парной установке по схемам «О», «Х» или «Тандем» необходимо использовать подшипники одного класса точности и с идентичным углом контакта. Для точного задания предварительного натяга рекомендуется применять универсальные дуплексируемые подшипники с приточенными торцами колец.
В каких узлах и механизмах чаще всего применяются подшипники 6-46308 Л?
Подшипники серии 46308 широко применяются в высокооборотных шпинделях металлорежущих станков, насосном оборудовании, компрессорах и промышленной автотехнике. Они предназначены для работы при совместном действии радиальной и высокой односторонней осевой нагрузки.
Монтаж и эксплуатация
- Посадка на вал
- k5, m5 или js6 (по ГОСТ 3325-85 / ISO)
- Посадка в корпус
- H7, J7 или JS7 (по ГОСТ 3325-85 / ISO)
- Монтаж
- Монтаж радиально-упорных подшипников 46308 (7308AC) требует соблюдения схемы установки («О», «Х» или «Тандем») и обязательной регулировки осевого зазора или предтяга. Для облегчения посадки внутреннего кольца на вал применяется индукционный нагрев до 80–100 °C. Запрещается передавать монтирующее усилие через шарики.
- Смазка
- Используется пластичная смазка (заполнение 30–50% свободного объема узла при умеренных скоростях) или индустриальное жидкое масло при высоких оборотах. Замена смазочного материала производится согласно регламенту эксплуатации узла.
- Эксплуатация
- Одиночный радиально-упорный подшипник воспринимает осевую нагрузку только в одном направлении, поэтому в двухнаправленных узлах подшипники устанавливаются парами. Превышение допустимой рабочей температуры и некорректно отрегулированный предтяг приводят к ускоренному износу латунного сепаратора и заклиниванию.
Аналоги по каталогам производителей
- FAG7308-B-MP
- ISO7308 AC
- NSK7308 AM
- RHP7308X3EP3
- SKF7308 ACM
