Подшипник роликовый цилиндрический NN3036 (5-3182136 К) 1 ГПЗ
Идентификация
- Обозначение (ISO)
- NN3036
- Обозначение (ГОСТ)
- 5-3182136 К
- Бренд
- 1 ГПЗ
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- 3036
- Рядность
- двухрядный
- Материал
- Сталь
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 575 кН
- Статич. грузоподъемность (C₀)
- 994 кН
- Макс. обороты (смазка)
- 2 800 об/мин
- Макс. обороты (масло)
- 3 200 об/мин
- Масса
- 16.75 кг
- Класс точности
- P5
- Зазор
- Регулируемый (задаётся при монтаже)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -40°C до +120°C

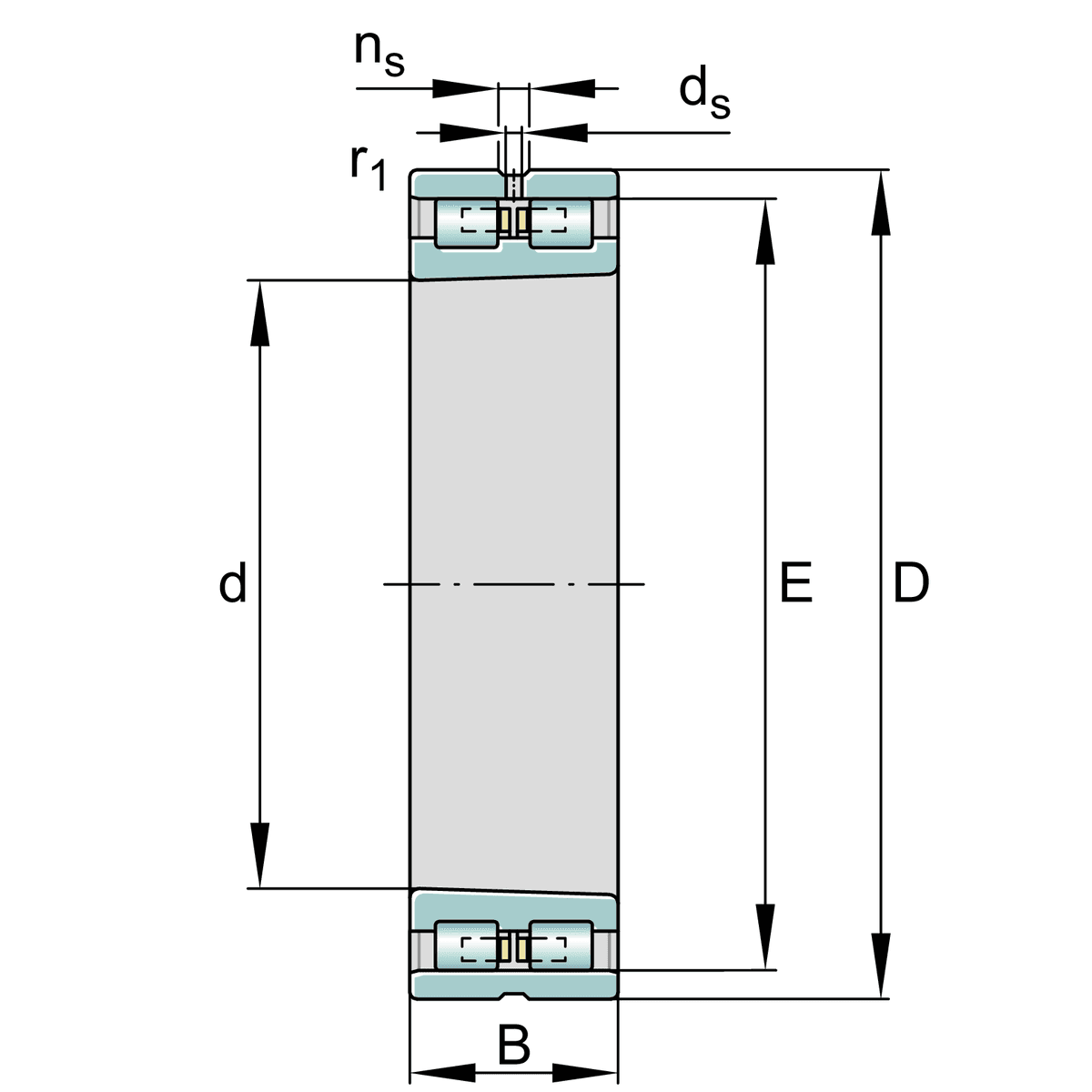

- Внутренний диаметр (d)
- 180 мм
- Наружный диаметр (D)
- 280 мм
- Ширина (B)
- 74 мм
- Диаметр борта наружного кольца (E)
- 255 мм
Описание
Подшипник 5-3182136 К (1 ГПЗ) представляет собой двухрядный радиальный роликовый подшипник с короткими цилиндрическими роликами, коническим посадочным отверстием (1:12) и 5-м классом точности по ГОСТ 520 / ГОСТ 7634-75. Суффикс «К» обозначает наличие смазочной канавки и отверстий на наружном кольце. Международный стандартный аналог по системе ISO — NN3036K. Подшипник характеризуется высокой радиальной жесткостью, устойчивостью к тяжелым радиальным нагрузкам и возможностью точной регулировки радиального зазора и предварительного натяга при монтаже за счет посадки на коническую шейку вала. Применяется преимущественно в качестве шпиндельного подшипника в токарных, фрезерных и шлифовальных станках повышенной точности.
Вопросы и ответы по серии 3036
Чем отличаются подшипники 3182136 и 3282136?
Подшипник 3182136 (NN3036K) имеет коническое посадочное отверстие внутреннего кольца с конусностью 1:12, что позволяет точно регулировать радиальный зазор или предварительный натяг при монтаже. Обозначение 3282136 (NN3036) соответствует исполнению с цилиндрическим отверстием внутреннего кольца для стандартной посадки на вал. Исполнение с конусом обеспечивает более высокую жесткость и точность вращения шпиндельного узла.
Какой импортный аналог соответствует маркировке 5-3182136 К по ГОСТ?
Прямым импортным аналогом по международной системе ISO является подшипник NN3036K (или NN 3036 K/SPW33). Цифра 5 перед основным номером ГОСТ означает 5-й класс точности, которому соответствуют импортные прецизионные классы P5 или SP. Буква К в ГОСТ обозначает наличие смазочной канавки и отверстий на наружном кольце, что в обозначении ISO маркируется суффиксом W33.
Бывают ли подшипники серии 3036 с уплотнениями или защитными шайбами?
Подшипники серии 3036 (3182136 / NN3036) производятся исключительно открытого типа, без встроенных контактных уплотнений или защитных шайб. Это обусловлено их применением в высокоскоростных и высокоточных узлах, где требуется постоянная подача жидкого масла или специальной консистентной смазки. Герметизация узла от попадания пыли и влаги организуется с помощью внешних уплотнений корпуса.
Как выбрать класс точности и материал сепаратора для серии 3036?
Для высокоточных шпинделей токарных и фрезерных станков выбирают подшипники повышенных классов точности: 5, 4 или 2 по ГОСТ (классы SP или UP по ISO). Сепараторы в этой серии изготавливаются преимущественно массивными из латуни (индекс Л по ГОСТ или М по ISO), что обеспечивает прочность и устойчивость к вибрациям при высоких оборотах. В отдельных сериях могут применяться сепараторы из термопласта или полиамида.
В каких узлах и механизмах применяются подшипники серии 3036 (NN3036 / 3182136)?
Подшипники серии 3036 широко применяются в качестве передних и задних опор шпинделей металлорежущих станков (токарных, фрезерных, шлифовальных), где критически важны максимальная радиальная жесткость и минимальное биение. Также их используют в тяжелонагруженных редукторах, печатных и бумагоделывательных машинах, прокатных станах и прецизионном технологическом оборудовании. Высокая радиальная грузоподъемность позволяет им выдерживать значительные радиальные нагрузки.
Монтаж и эксплуатация

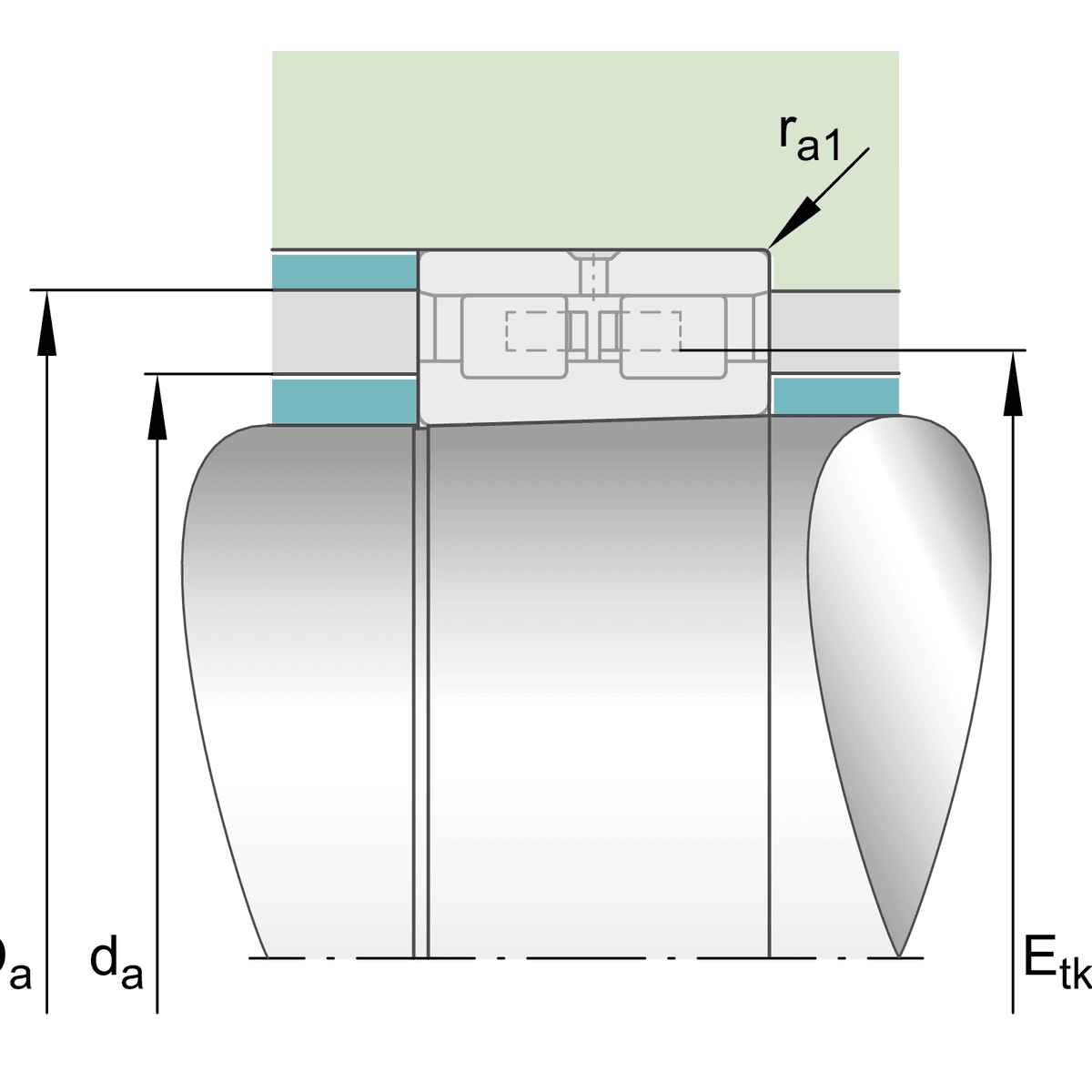

- Посадка на вал
- Коническая шейка вала (1:12) для 3182136/NN3036K; k5/m5 для цилиндрического вала 3282136/NN3036
- Посадка в корпус
- K6 / K7 (для корпусов прецизионных шпинделей)
- Монтаж
- Наружное кольцо без бортов устанавливается отдельно от комплекта внутреннего кольца с роликами. Монтаж подшипника с коническим отверстием (1:12) требует контроля радиального зазора или осевого смещения кольца вдоль шейки вала при помощи микрометра или щупа.
- Смазка
- Подача смазки осуществляется через кольцевую канавку и отверстия на наружном кольце (W33/К). Применяется циркуляционная масляная смазка, масляный туман или высокоскоростные пластичные смазки на основе синтетических масел.
- Эксплуатация

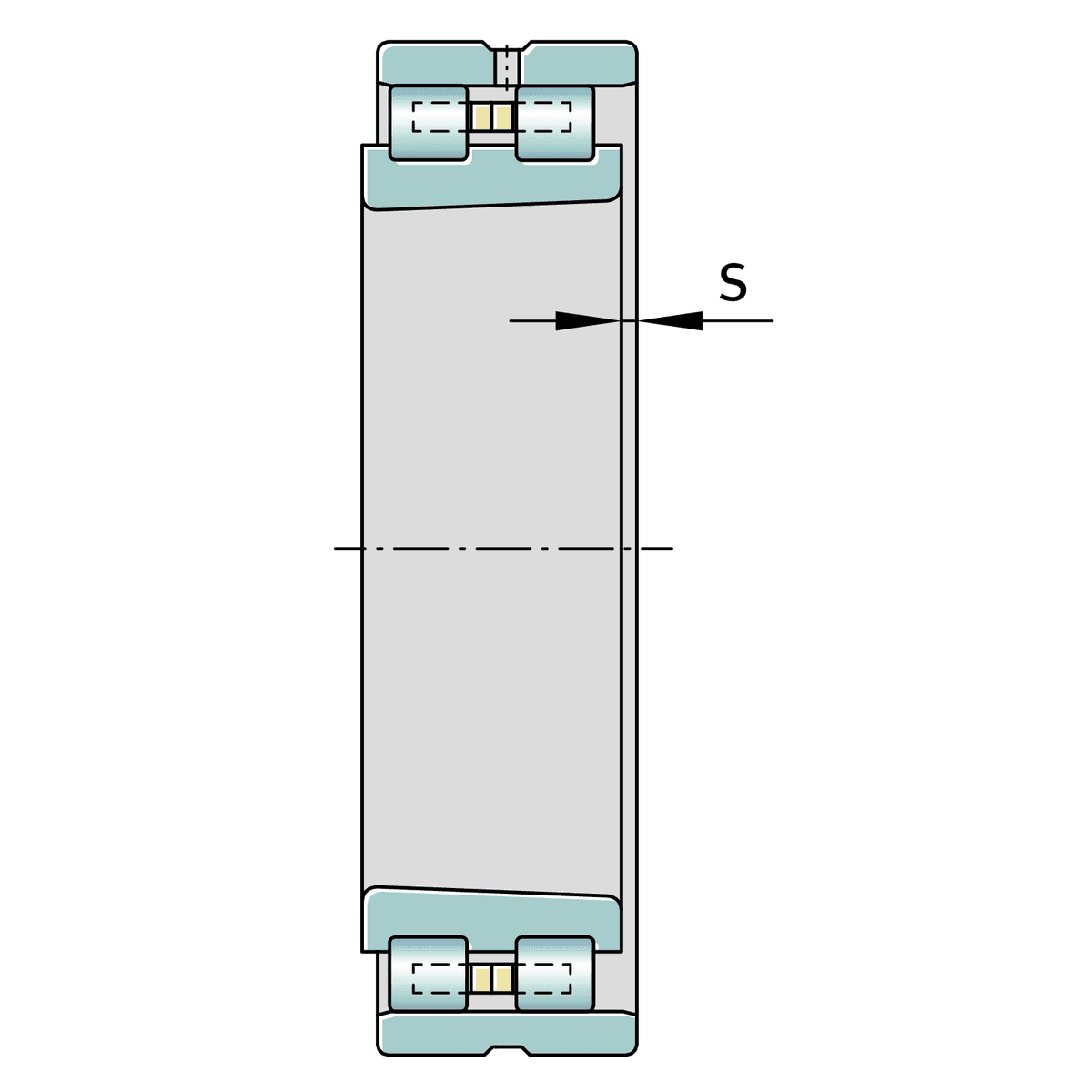

- Двухрядный цилиндрический роликоподшипник воспринимает исключительно радиальные нагрузки и допускает осевое смещение вала относительно корпуса. Требуется строгая соосность посадочных мест, так как подшипник чувствителен к перекосам колец.
Аналоги по каталогам производителей
- FAGNN3036-K-M-SP
- FLTNN3036K/UP
- KOYONN3036K
- NSKNN3036K
- NTNNN3036K
- SKFNN 3036 K/SPW33
