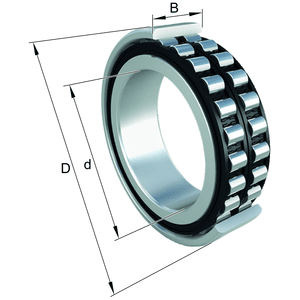

Подшипник роликовый цилиндрический NN3021KP4 (4-3182121 Л) FLT
Идентификация
- Обозначение (ISO)
- NN3021KP4
- Обозначение (ГОСТ)
- 4-3182121 Л
- Бренд
- FLT
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- NN3021
- Рядность
- двухрядный
- Материал
- Сталь
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 202 кН
- Статич. грузоподъемность (C₀)
- 310 кН
- Макс. обороты (смазка)
- 3 800 об/мин
- Макс. обороты (масло)
- 4 500 об/мин
- Масса
- 2.86 кг
- Класс точности
- P4
- Зазор
- C1
- Уплотнение
- Открытый (без уплотнений)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -40°C до +120°C
- Внутренний диаметр (d)
- 105 мм
- Наружный диаметр (D)
- 160 мм
- Ширина (B)
- 41 мм
- Диаметр борта наружного кольца (E)
- 146 мм
Описание
NN3021KP4 (производства FLT, аналог по ГОСТ 4-3182121Л) представляет собой двухрядный прецизионный радиальный роликоподшипник с короткими цилиндрическими роликами, коническим отверстием (конусность 1:12, суффикс K) и повышенным классом точности P4 (класс 4 по ГОСТ). Размеры подшипника составляют 105x160x41 мм, он оснащен массивным латунным сепаратором и выполнен в открытом исполнении без уплотнений. Двухрядная роликовая конструкция и коническая посадка позволяют точно регулировать радиальный зазор и преднатяг при монтаже, что обеспечивает высокую радиальную жесткость, грузоподъемность и минимальное радиусное биение. Подшипник применяется преимущественно в шпиндельных узлах токарных, фрезерных, сверлильных и шлифовальных станков.
Вопросы и ответы по серии NN3021
Что означают суффиксы K, P51, KP51, KP4 и SP в маркировке подшипников NN3021?
Буква «K» указывают на коническое внутреннее отверстие подшипника с конусностью 1:12. Обозначения P5, P4, P2, SP или UP определяют прецизионный класс точности изготовления колец и тел качения. Индекс «1» в сочетаниях P51 или KP51 означает уменьшенную группу радиального зазора (соответствует C1/CC0 по ISO), необходимую для обеспечения высокой жесткости шпиндельного узла.
Какой отечественный аналог по ГОСТ соответствует подшипнику NN3021?
Российским аналогом роликового подшипника NN3021K с коническим отверстием является подшипник 3182121 (например, 5-3182121 или 4-3182121 в зависимости от класса точности). Для модификации с цилиндрическим отверстием (NN3021) аналогом по ГОСТ выступает подшипник 3282121. Подшипники полностью взаимозаменяемы по габаритным размерам 105x160x41 мм и несущей способности.
В чем разница между подшипниками NN3021 с коническим (K) и цилиндрическим отверстием?
Исполнение NN3021K имеет коническое внутреннее отверстие (1:12) и монтируется на коническую шейку вала, что позволяет осевой затяжкой точно отрегулировать радиальный зазор или преднатяг. Цилиндрическое исполнение NN3021 устанавливается на обычный цилиндрический вал с натягом, а зазор заложен изначально. В шпинделях станочного оборудования обычно используют коническую версию из-за возможности тонкой настройки.
Бывают ли подшипники серии NN3021 с уплотнениями?
Подшипники серии NN3021 изготавливаются только открытыми, без встроенных контактных уплотнений или защитных шайб. Это обусловлено разъемной конструкцией подшипника и высокими скоростями вращения в прецизионных узлах. Защита рабочих поверхностей от пыли и СОЖ обеспечивается внешними лабиринтными уплотнениями корпуса.
Где применяется роликовый подшипник NN3021?
Основной сферой применения серии NN3021 являются передние и задние опоры главных шпинделей токарных, фрезерных, расточных и шлифовальных станков. Также эти подшипники используют в прецизионных промышленного назначения редукторах и прокатных станах, где требуется высокая радиальная жесткость и точность вращения.
Монтаж и эксплуатация
- Посадка на вал
- Для конического отверстия (NN3021K): посадка на коническую шейку вала с конусностью 1:12. Для цилиндрического отверстия (NN3021): k4, k5 или js4 (в зависимости от требуемого класса точности шпинделя).
- Посадка в корпус
- K6, K5 или JS6 (для обеспечения надлежащей посадки наружного кольца в корпусе).
- Монтаж
- Конструкция разъемная: внутреннее кольцо с комплектом роликов устанавливается отдельно от безбортового наружного кольца. При монтаже конического исполнения NN3021K радиальный зазор регулируется путем осевого перемещения внутреннего кольца по конусу с обязательным контролем микронным индикатором или щупом.
- Смазка
- Рекомендуется использование высокоскоростных пластичных смазок (заполнение свободного объема на 20–30%) или система смазки масляным туманом / масляно-воздушная. В исполнениях с смазочной канавкой W33 (или S) смазка подается непосредственно через отверстия в наружном кольце.
- Эксплуатация
- Подшипник воспринимает исключительно радиальные нагрузки и критичен к несоосности посадочных мест вала и корпуса. Осевые нагрузки шпинделя должны восприниматься вспомогательным упорным или радиально-упорным шарикоподшипником.
