Подшипник роликовый цилиндрический NN3011KP51 (5-3182111 К) FLT
Идентификация
- Обозначение (ISO)
- NN3011KP51
- Обозначение (ГОСТ)
- 5-3182111 К
- Бренд
- FLT
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- NN3011
- Рядность
- двухрядный
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 70.5 кН
- Статич. грузоподъемность (C₀)
- 96.5 кН
- Класс точности
- P5
- Зазор
- C1
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -40°C до +120°C

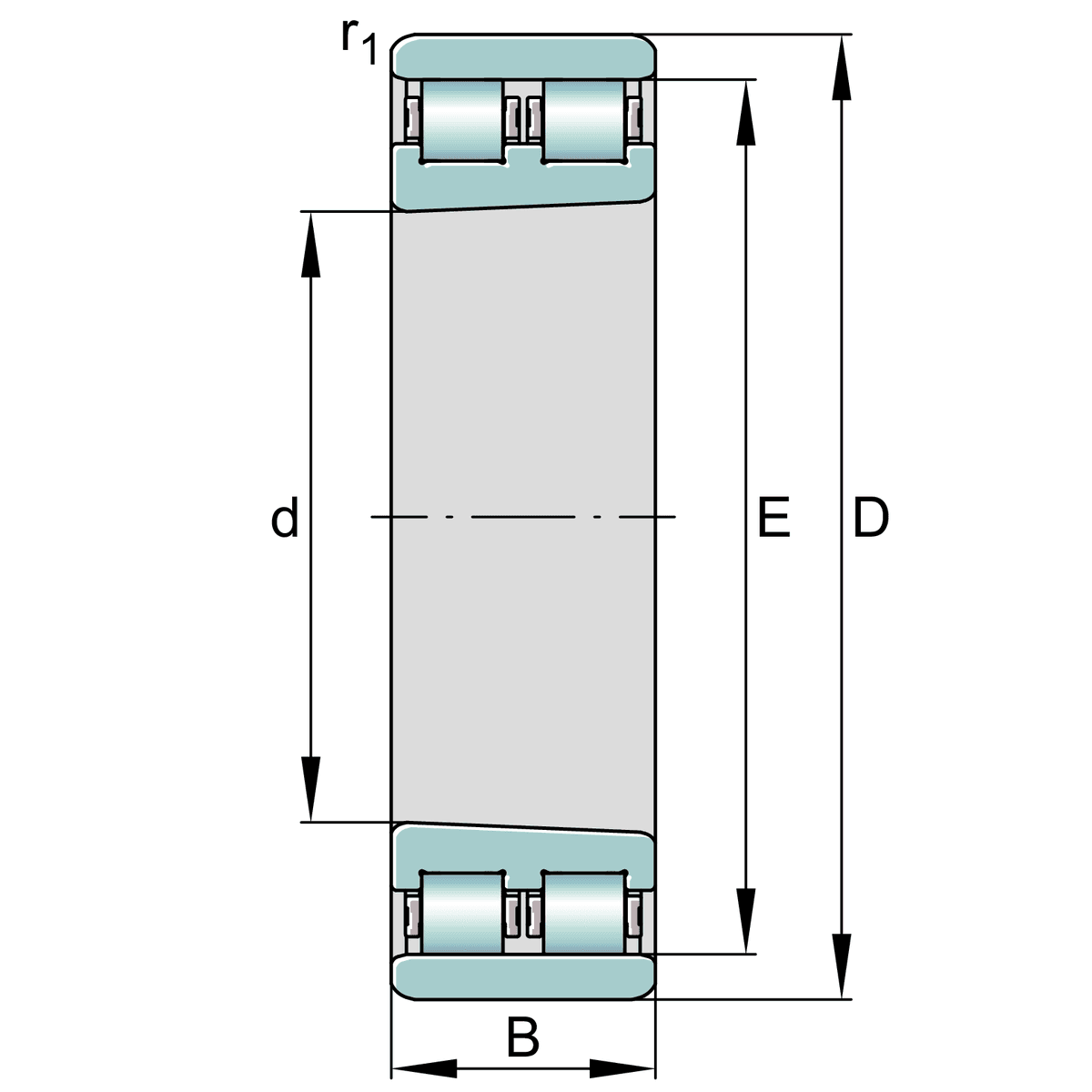

- Внутренний диаметр (d)
- 55 мм
- Наружный диаметр (D)
- 90 мм
- Ширина (B)
- 26 мм
- Диаметр борта наружного кольца (E)
- 81 мм
Описание

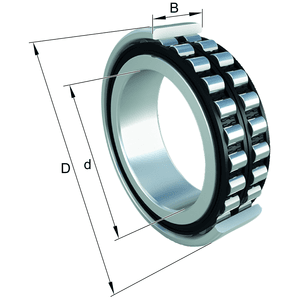

NN3011KP51 бренда FLT (Польша) — двухрядный прецизионный радиальный роликовый подшипник с короткими цилиндрическими роликами, коническим отверстием (конусность 1:12, обозначение 'K') и повышенным классом точности P5 (5 класс по ГОСТ). Суффикс 'P51' обозначает сочетание класса точности P5 и уменьшенного радиального зазора C1. Комплектуется массивным латунным сепаратором. Конструкция типа NN (три борта на внутреннем кольце, наружное кольцо без бортов, съёмное) обеспечивает высокую радиальную жесткость, минимальное тепловыделение и точность вращения шпинделей при высоких оборотах. Соответствует отечественному стандарту ГОСТ 3182111 (5-3182111 КЛ). Основное применение — шпиндельные узлы токарных, фрезерных и шлифовальных металлорежущих станков.
Вопросы и ответы по серии NN3011
Что означают маркировки NN3011, NN3011K, KP51 и W33 в названии подшипника?
Буквы NN указывают на двухрядный цилиндрический роликовый подшипник с тремя бортами на внутреннем кольце и безбортовым наружным кольцом. Индекс K обозначает коническое посадочное отверстие (1:12), а его отсутствие — цилиндрическое отверстие. Обозначение KP51 (или P51) указывает на прецизионный класс точности P5 в сочетании с зазором C1, а W33 обозначает наличие смазочной канавки и отверстий на наружном кольце.
Бывают ли подшипники серии NN3011 с защитными уплотнениями и из чего сделан их сепаратор?
Подшипники серии NN3011 выпускаются исключительно в открытом исполнении без встроенных уплотнений или защитных шайб, так как предназначены для высокоскоростных станочных узлов с внешней смазкой. Сепаратор чаще всего изготавливается из массивной латуни (индексы M, L) либо из стеклонаполненного полиамида (суффиксы TVP, TN или KTN). Выбор материала сепаратора зависит от требуемой рабочей температуры и предельных оборотов шпинделя.
Какой отечественный подшипник по ГОСТ соответствует импортному NN3011?
Подшипнику с коническим отверстием NN3011K соответствует отечественный роликоподшипник 3182111 (или 3182111К) по ГОСТ 7634-75, при этом прецизионные классы маркируются префиксами (например, 5-3182111, 4-3182111 или 2-3182111). Если подшипник имеет цилиндрическое отверстие (NN3011 без буквы K), его аналогом по ГОСТ является подшипник 3282111. Габаритные размеры всех этих вариантов идентичны и составляют 55х90х26 мм.
Как правильно выбрать подшипник NN3011 с коническим или цилиндрическим отверстием?
Исполнение с коническим отверстием (NN3011K / 3182111) выбирается для шпинделей станков, где необходима точная регулировка радиального зазора или преднатяга при монтаже путем осевой затяжки внутреннего кольца на конусной шейке вала. Цилиндрическое отверстие (NN3011 / 3282111) применяется в узлах с фиксированной посадкой, где рабочий зазор задается заводской группой зазора и допуском вала. Для высокоточных станочных узлов рекомендуется выбирать подшипники с конусом и классом точности не ниже P5 (5 ГОСТ) или SP.
В каких узлах и оборудовании применяются подшипники NN3011?
Основная область применения подшипников серии NN3011 — это передние и задние опоры главных шпинделей токарных, фрезерных и шлифовальных станков (например, 16Б05П, 1П611). Их также применяют в печатных валах полиграфических машин, высокоточных редукторах и прецизионных прокатных станах. Популярность серии обусловлена сочетанием высокой радиальной жесткости, точности вращения и способности работать на высоких скоростях.
Монтаж и эксплуатация

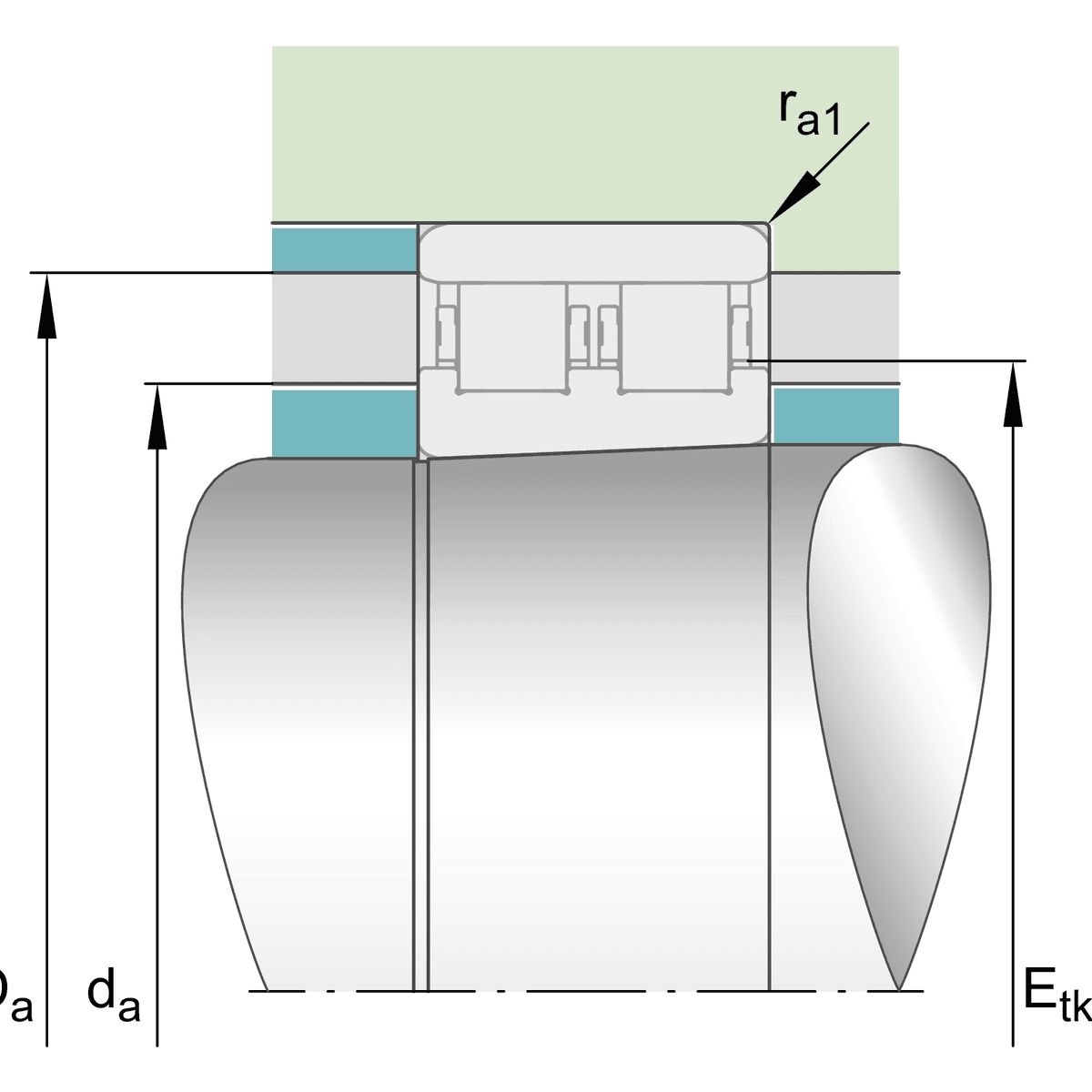

- Посадка на вал
- Для цилиндрического отверстия (NN3011): посадка h5 или k5 по ISO (ГОСТ 3325). Для конического отверстия (NN3011K, конус 1:12): коническая шейка вала с допуском угла IT2/IT3 и фиксацией шпиндельной гайкой.
- Посадка в корпус
- Посадка в корпус: K6 или J6 (для фиксированной опоры) либо H6 / JS6 (для плавающей опоры, обеспечивающей свободное перемещение наружного кольца).
- Монтаж
- Подшипник имеет разборную конструкцию: безбортовое наружное кольцо монтируется в корпус отдельно от внутреннего кольца с комплектом роликов. Для исполнения с конусом (NN3011K) монтаж выполняется с обязательным контролем остаточного радиального зазора или расширения внутреннего кольца при затяжке гайки.
- Смазка
- Используется пластичная консистентная смазка для высокоскоростных шпинделей (заполнение 10–15% свободного объема) либо масляный туман / циркуляционная масляная смазка для сверхвысоких скоростей вращения. В исполнении W33 повторное смазывание осуществляется через канавку и отверстия в наружном кольце.
- Эксплуатация

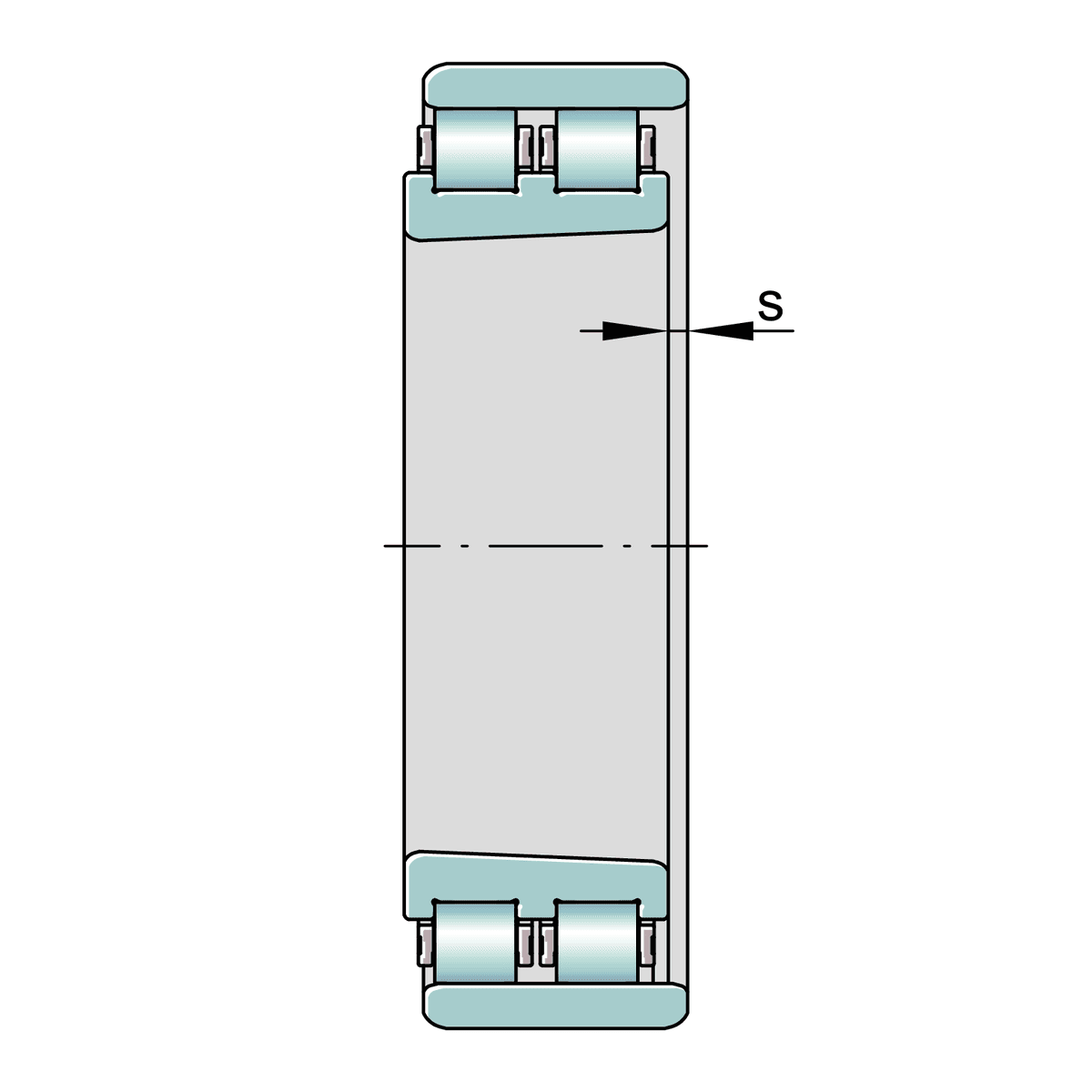

- Подшипник воспринимает исключительно радиальные нагрузки и компенсирует осевые смещения вала относительно корпуса. Узел не допускает перекосов вала и требует высокой соосности посадочных мест. Для восприятия осевых нагрузок подшипник должен работать в комбинации с упорным или радиально-упорным подшипником.
Аналоги по каталогам производителей
- FAGNN3011-D-K-TVP-SP-XL
- Koyo (JTEKT)NN3011K P5
- NSKNN3011MBKRCC1P5
- SKFNN 3011 KTN/SP
- ZKLNN3011K P51 NAX
- ГОСТ5-3182111 КЛ
