NK30/30

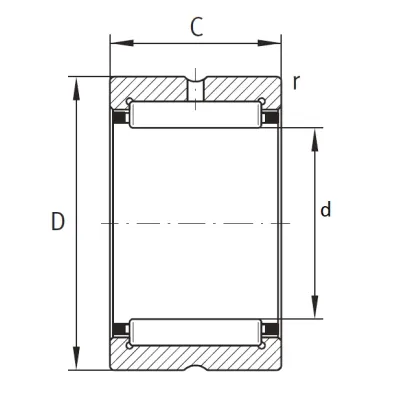

Подшипники NK 30/20 и NK 30/30 имеют одинаковый диаметр под роликами 30 мм и наружный диаметр 40 мм, но отличаются шириной. Версия NK 30/20 имеет ширину 20 мм, а NK 30/30 — 30 мм. Более широкая модификация NK 30/30 вмещает более длинные ролики, за счет чего обладает существенно более высокой радиальной грузоподъемностью.

Прямого единого аналога стандарта ГОСТ для всей серии NK 30 не существует, так как ISO маркирует этим индексом игольчатые подшипники с массивным точеным наружным кольцом. Однако отдельные размеры имеют соответствия по ГОСТ, например подшипник 5254905 (ВК304020) является аналогом размера NK 30/20. В большинстве случаев при замене подбирают импортные игольчатые подшипники по геометрическим размерам 30х40 мм.

Подшипники серии NK поставляются без внутреннего кольца, поэтому игольчатые ролики катятся непосредственно по поверхности вала. Серия NKI поставляется в комплекте с внутренним кольцом, а серия HK имеет не массивное точеное, а штампованное тонкостенное наружное кольцо. Из-за отсутствия внутреннего кольца NK 30 требует специальной термообработки и шлифовки поверхности вала.

Базовые подшипники серии NK 30 поставляются в открытом исполнении, но имеют смазочную канавку и отверстие на наружном кольце для подвода смазки. Если требуется защита от пыли, отдельно применяются уплотнительные кольца типа G или SD. Стандартным зазором является Normal (PN), а исполнения C3 или C4 выбирают для работы в условиях повышенных температур.

Благодаря высокой радиальной жесткости и малому радиальному габариту эти подшипники востребованы в компактных механизмах. Их часто используют в коробках передач автотехники, гидравлических насосах, промышленных редукторах и текстильном оборудовании. Они рассчитаны только на радиальные нагрузки и требуют высокой точности соосности сопрягаемых деталей.
