NKI 30/20
Подшипник игольчатый роликовый NKI 30/20 SRG
Идентификация
- Обозначение (ISO)
- NKI 30/20
- Бренд
- SRG
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI 30
- Рядность
- однорядный
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 27.5 кН
- Статич. грузоподъемность (C₀)
- 52 кН
- Макс. обороты (смазка)
- 11 000 об/мин
- Макс. обороты (масло)
- 13 000 об/мин
- Масса
- 0.11 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

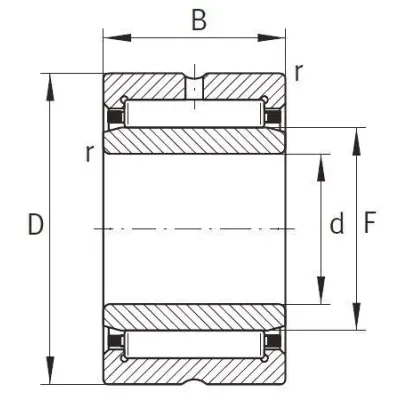

- Внутренний диаметр (d)
- 30 мм
- Наружный диаметр (D)
- 45 мм
- Ширина (B)
- 20 мм
- Диаметр под тела качения (Fw)
- 35 мм
Описание
NKI30/20 — однорядный игольчатый подшипник с точеными (механически обработанными) кольцами и съемным внутренним кольцом. Размеры изделия: внутренний диаметр d = 30 мм, внешний диаметр D = 45 мм, ширина B = 20 мм (диаметр дорожки качения под иглы без внутреннего кольца Fw = 35 мм). Характеризуется высокой радиальной грузоподъемностью при компактном поперечном сечении. Подшипник открытого типа, поставляется без уплотнений, наружное кольцо имеет борты для осевой фиксации роликов и оснащено канавкой с отверстием для повторного смазывания.
Вопросы и ответы по серии NKI 30
Чем отличаются модификации подшипников в серии NKI 30 (например, NKI 30/20 и NKI 30/30)?
Главным отличием вариантов внутри серии является их ширина: подшипник NKI 30/20 имеет ширину 20 мм, а NKI 30/30 — 30 мм. Суффиксы TN или TV (например, NKI 30/20-TV-XL) указывают на использование сепаратора из стеклонаполненного полиамида вместо стандартного стального. По умолчанию подшипники серии открытые, без уплотнений, и выпускаются с нормальным радиальным зазором CN.
Есть ли у подшипника NKI 30/20 аналог по ГОСТ и как он обозначается у других брендов?
Прямого стандартизированного обозначения по ГОСТ под этот размер нет, но по конструкции он относится к игольчатым подшипникам с внутренним кольцом. По международному стандарту ISO подшипник обозначается как NKI 30/20. В каталогах IKO его аналогом выступает маркировка TAFI 304520, а у NTN узел может комплектоваться из подшипника без кольца NK35/20 и внутреннего кольца IR30x35x20.
В чем разница между сериями подшипников NKI 30 и NK 35?
Подшипники серии NKI поставляются в комплекте со съемным внутренним кольцом и устанавливаются на обычный необработанный вал. Серия NK поставляется без внутреннего кольца, где роль дорожки качения выполняет непосредственно закаленная и отшлифованная поверхность вала. При этом внутренний диаметр под иглами у NKI 30 составляет 35 мм, поэтому роликовый узел у них одинаковый.
Как выбрать сепаратор: стальной или полиамидный (TN/TV)?
Полиамидные сепараторы (TN/TV) снижают уровень шума, уменьшают трение и весят меньше, работая при температурах от -20 °C до +120 °C. Для оборудования, работающего при более высоких температурах или под воздействием сильных ударных нагрузок, следует выбирать исполнение со стальным сепаратором.
Где чаще всего применяются игольчатые подшипники серии NKI 30?
Подшипники серии NKI 30 востребованы в узлах с ограниченными радиальными габаритами и высокой радиальной нагрузкой. Их активно используют в автомобильных трансмиссиях, промышленных редукторах, поршневых и гидравлических насосах, а также в станочном и текстильном оборудовании.
Монтаж и эксплуатация
- Посадка на вал
- k5 (при нормальных радиальных нагрузках) или m5 (при высоких и ударных нагрузках); при лёгких нагрузках допускается g6 или h6
- Посадка в корпус
- K7 (стандартная посадка для стальных и чугунных корпусов) или H7 (при легких нагрузках и необходимости осевого смещения наружного кольца)
- Монтаж
- Разъемная конструкция со съемным внутренним кольцом позволяет монтировать внутреннее и наружное кольца отдельно. Запрессовку следует производить с использованием монтажной гильзы, передавая усилие строго на запрессовываемое кольцо и избегая прямых ударов по подшипнику.
- Смазка
- Наружное кольцо оснащено смазочной канавкой и отверстием для повторного смазывания. Для смазки применяют литиевые пластичные смазки при умеренных скоростях или минеральные масла при высокой частоте вращения.
- Эксплуатация
- Подшипник рассчитан только на радиальные нагрузки и допускает неколебимое осевое смещение вала относительно корпуса. Из-за высокой чувствительности игольчатых роликов к перекосам требуется высокая точность соосности посадочных мест (перекос вала не должен превышать 2–3 угловых минут).
Аналоги по каталогам производителей
- FAGNKI30/20
- IKOTAFI 304520
- INANKI 30/20-TV-XL
- KOYONKI30/20
- NTNNKI30/20
- SKFNKI 30/20 TN
- ZVLNKI 30/20 A
