LMK30UU
Подшипник линейный шариковый LMK30UU SAMICK
Идентификация
- Обозначение (ISO)
- LMK30UU
- Бренд
- SAMICK
Характеристики
Основные характеристики
- Тип
- Линейный шариковый
- Серия
- LMK30
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Масса
- 0.46 кг
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -15°C до +80°C
- Внутренний диаметр (d)
- 30 мм
- Наружный диаметр (D)
- 45 мм
- Ширина (B)
- 64 мм
Описание

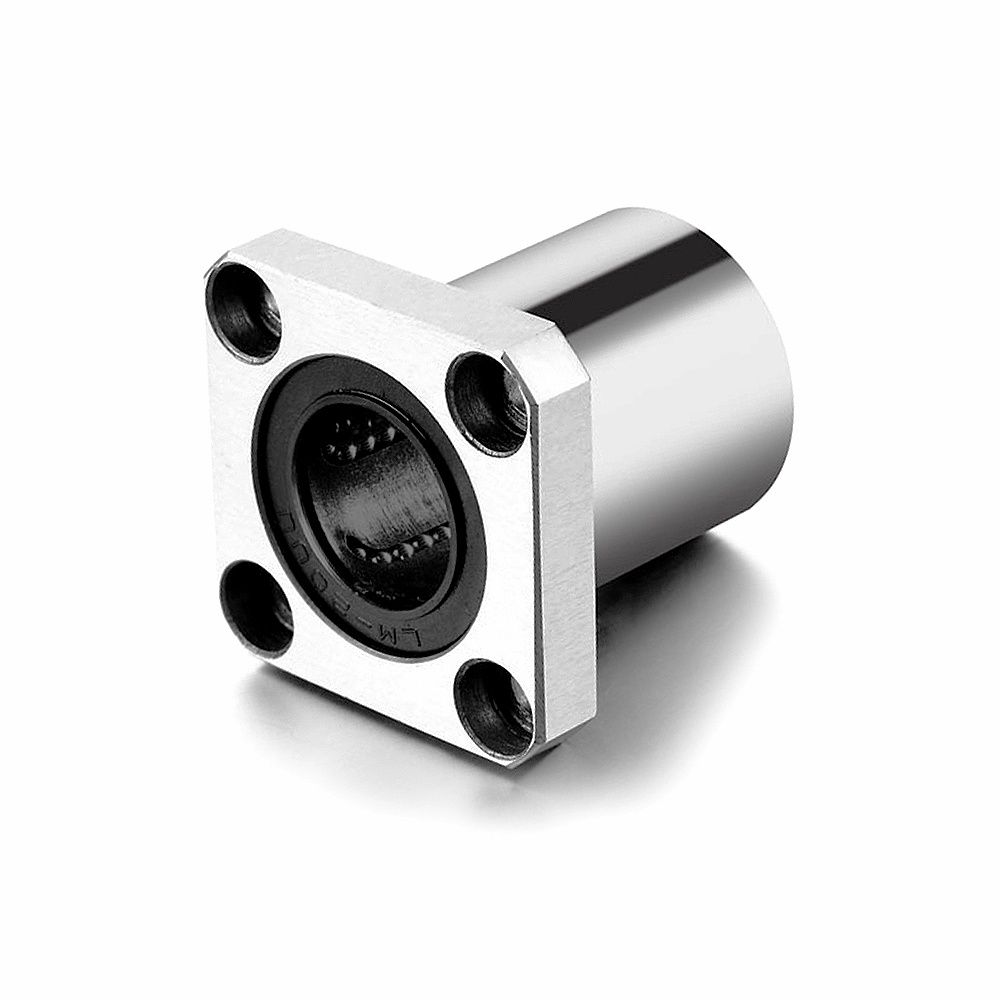

LMK30UU — шариковая линейная втулка (линейный подшипник) с квадратным фланцем, предназначенная для работы на прецизионных цилиндрических валах диаметром 30 мм. Конструктивно включает стальную гильзу, синтетический сепаратор, шарики замкнутой циркуляции и двусторонние резиновые уплотнения (UU). Квадратный фланец с четырьмя крепежными отверстиями обеспечивает простое и надежное перпендикулярное или параллельное монтирование к несущей пластине. Применяется в станочном оборудовании с ЧПУ, координатно-измерительных машинах, промышленных 3D-принтерах и линейных актуаторах.
Вопросы и ответы по серии LMK30
Чем отличается исполнение LMK30UU от стандартного LMK30?
Суффикс UU указывает на наличие двухсторонних синтетических резиновых уплотнений (пыльников) на торцах подшипника. Они защищают внутреннюю шариковую систему от пыли, грязи и стружки, а также удерживают смазку внутри корпуса. Базовое исполнение LMK30 без индекса UU поставляется открытым и предназначено для работы в чистых защищенных узлах.
В чем разница между подшипниками серий LMK, LMF и LMH?
Подшипники различаются формой монтажного фланца: LMK имеет квадратный фланец, LMF — круглый, а LMH — овальный со срезами. При этом внутренний диаметр (30 мм), наружный диаметр (45 мм) и длина (64 мм) у них одинаковые. Выбор конкретной серии зависит от доступного пространства и геометрических особенностей корпуса оборудования.
С какими брендами и стандартами взаимозаменяем LMK30UU?
Подшипник LMK30UU соответствует азиатскому метрическому стандарту (Japanese Metric Standard) и взаимно заменяем с аналогами таких производителей, как THK, IKO, NB, Samick, Misumi и KBS. У некоторых брендов он может маркироваться как LMK 30 UU или SMK30GUU. При замене важно проверять совпадение внешних габаритов (30x45x64 мм) и межцентрового расстояния отверстий фланца (PCD 60 мм).
Какая направляющая (вал) требуется для работы подшипника LMK30?
Для LMK30 требуется прецизионный цилиндрический вал диаметром 30 мм с поверхностной закалкой (твердость 58–64 HRC) и шлифовкой. Рекомендуемый класс допуска вала — g6, h6 или f6. Использование незакаленных или неточных валов приводит к быстрому износу рециркуляционных шариков и повреждению беговых дорожек.
Как выбрать нужную модификацию LMK30 для своего проекта?
Для большинства стандартных задач автоматизации и 3D-принтеров подойдет модель LMK30UU со встроенными уплотнениями. Если узлу требуется повышенная нагрузочная способность, выбирают удлиненную версию LMK30LUU. В условиях высокой влажности или агрессивной среды применяют версии из нержавеющей стали или с антикоррозийным покрытием.
Монтаж и эксплуатация
- Посадка на вал
- g6, h6, f6 (для стандартного зазора)
- Посадка в корпус
- H7 (для свободной посадки) или J7 (для переходной посадки)
- Монтаж
- Монтаж выполняется путем закрепления квадратного фланца к опорной поверхности винтами через отверстия (PCD 60 мм). При надевании втулки на вал запрещено прикладывать ударные нагрузки к сепаратору и торцам, чтобы не выбить шарики из направляющих каналов. Необходим тщательный контроль соосности параллельных валов во избежание перекоса и заклинивания.
- Смазка
- Перед монтажом рекомендуется смыть консервационную смазку растворителем и высушить подшипник. Для смазывания применяются пластичные литиевые смазки (NLGI 2) или индустриальное масло (ISO VG 15-100) при высоких скоростях. Смазка закладывается во внутреннюю полость и на поверхность вала при регулярном ТО.
- Эксплуатация
- Максимальная рабочая температура ограничена пластиковым сепаратором и резиновыми уплотнениями и составляет от -15°C до +80°C. Подшипник предназначен для восприятия радиальных нагрузок при прямолинейном перемещении; не допускается приложение крутящего момента к одиночной втулке.
Аналоги по каталогам производителей
- IKOLMK30UU
- MISUMILMK30UU
- NB (Nippon Bearing)KBK30UU
- SAMICKLMK30UU
- THKLMK30UU
