NKI 22/20
Подшипник игольчатый роликовый NKI 22/20 SRG
Идентификация
- Обозначение (ISO)
- NKI 22/20
- Бренд
- SRG
Характеристики
Основные характеристики
- Тип
- Игольчатый роликовый
- Серия
- NKI 22
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 19.4 кН
- Статич. грузоподъемность (C₀)
- 34.5 кН
- Макс. обороты (смазка)
- 15 000 об/мин
- Макс. обороты (масло)
- 17 000 об/мин
- Масса
- 0.065 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -20°C до +120°C

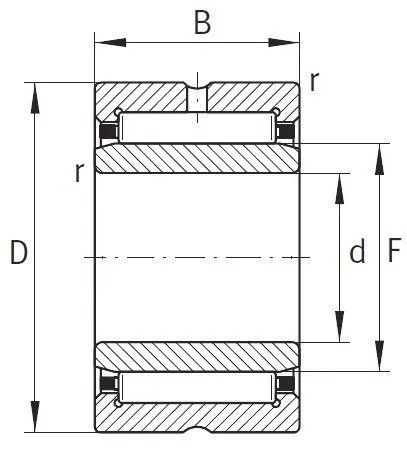

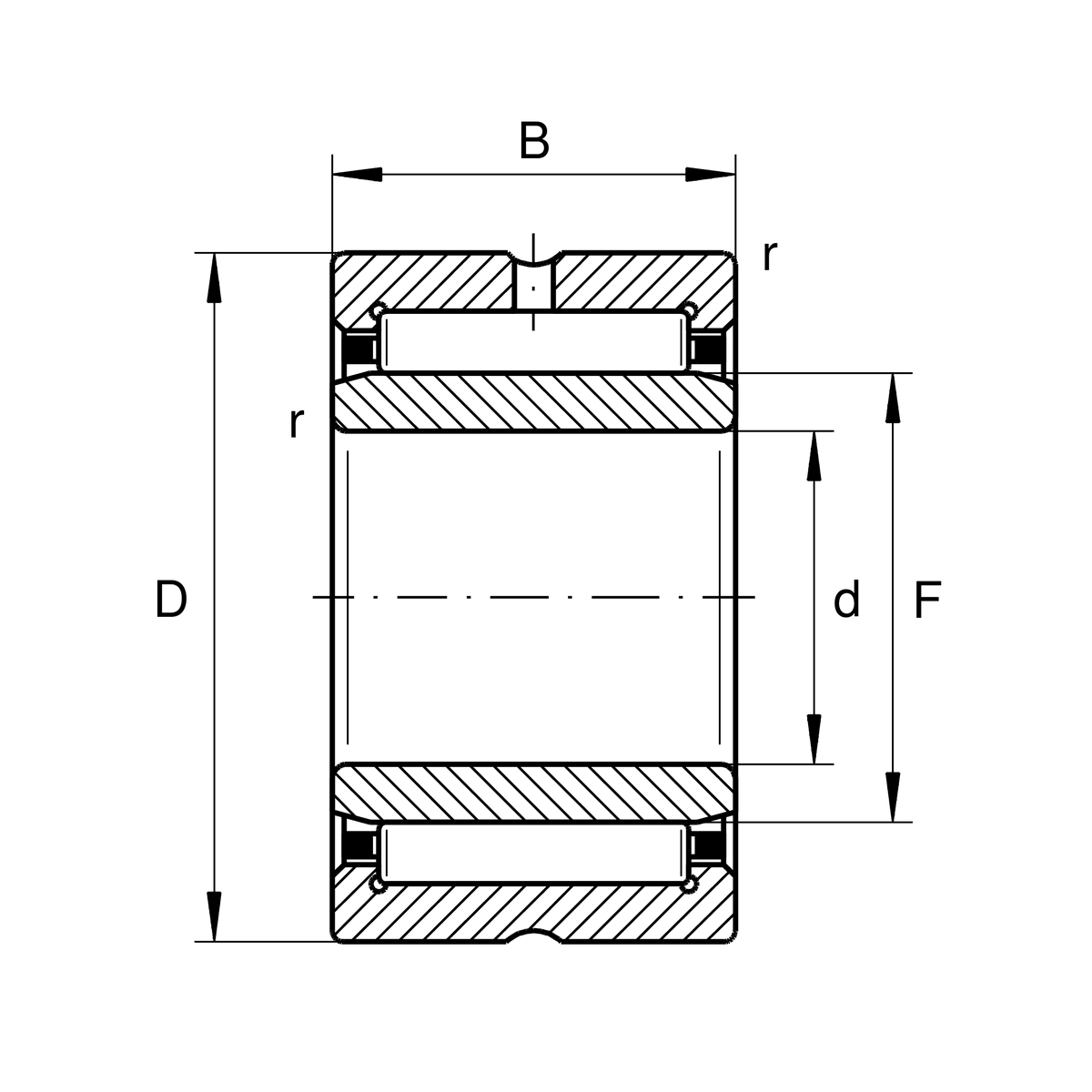

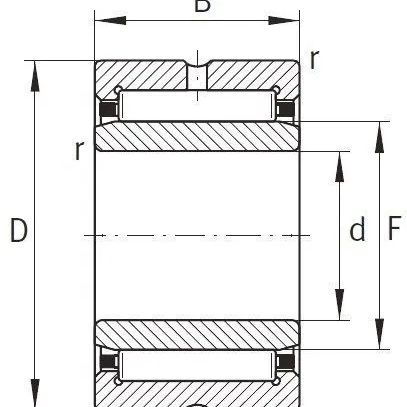

- Внутренний диаметр (d)
- 22 мм
- Наружный диаметр (D)
- 34 мм
- Ширина (B)
- 20 мм
- Диаметр под тела качения (Fw)
- 26 мм
Описание

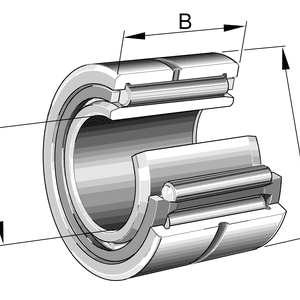

Подшипник NKI22/20 (NKI 22/20) — однорядный роликовый игольчатый подшипник с массивными точёными кольцами (с внутренним кольцом) и штампованным стальным сепаратором. Имеет канавку и отверстие для подачи смазки на наружном кольце. Рассчитан на восприятие высоких радиальных нагрузок при компактных габаритах (внутренний диаметр 22 мм, наружный 34 мм, ширина 20 мм). Применяется в приводах компрессоров, масляных и гидравлических насосах, промышленных редукторах и спецтехнике.
Вопросы и ответы по серии NKI 22
Чем подшипники серии NKI 22 отличаются от серии NK 22?
Подшипники серии NKI 22 поставляются в комплекте со съемным внутренним кольцом, что позволяет монтировать их на необработанный вал с диаметром 22 мм. В серии NK внутреннее кольцо отсутствует, а игольчатые ролики обкатываются непосредственно по закаленной и отшлифованной поверхности вала.
Есть ли у подшипников NKI 22 встроенные уплотнения?
Стандартные подшипники серии NKI 22 (например, NKI 22/16 и NKI 22/20) выпускаются в открытом исполнении без встроенных уплотнений. Наружное кольцо оснащено кольцевой канавкой и смазочным отверстием для повторного смазывания. При работе в загрязненной среде необходимо устанавливать внешние уплотнительные манжеты.
Существуют ли аналоги подшипников NKI 22 по ГОСТ и ISO?
По международному стандарту ISO подшипники маркируются как NKI 22/16 или NKI 22/20 (а также серии NA 49/22 с аналогичными посадочными местами). Прямого единого номера по ГОСТ для этой серии нет, но в отечественной практике они поставляются под обозначением NKI 22 либо в виде комплекта из внутреннего кольца IR 22x26 и роликоподшипника NK 26.
Что означают цифры через дробь в обозначении NKI 22/20 и NKI 22/16?
Число после дроби обозначает ширину подшипника в миллиметрах. Обозначение NKI 22/16 указывает на ширину 16 мм, а NKI 22/20 — на ширину 20 мм при одинаковых внутреннем (22 мм) и наружном (34 мм) диаметрах.
Как выбрать радиальный зазор для подшипников NKI 22?
По умолчанию подшипники поставляются с нормальным радиальным зазором (CN). Выбирать увеличенный зазор C3 следует в случаях, когда подшипник устанавливается с плотным натягом на вал или в корпус, а также при работе в узлах с высокими эксплуатационными температурами.
Монтаж и эксплуатация
- Посадка на вал
- k5, m5 (при вращающемся нагружении внутреннего кольца) или j6, h6 (при нормальных и легких нагрузках)
- Посадка в корпус
- H7, J7 (при неподвижном наружном кольце) или K6, M6 (при вращающейся нагрузке на корпус)
- Монтаж
- Конструкция подшипника является разъемной: внутреннее кольцо можно устанавливать на вал отдельно от наружной обоймы с сепаратором. Запрессовка должна производиться только через монтажные оправки с приложением усилия непосредственно к запрессовываемому кольцу. Передача монтажного усилия через игольчатые ролики запрещена.
- Смазка
- Подшипники поставляются с консервационным маслом и требуют заправки пластичной или жидкой смазкой перед вводом в эксплуатацию. Повторное смазывание осуществляется через отверстие и канавку на наружном кольце. При заправке пластичной смазкой свободное объемное пространство узла заполняют на 30–50%.
- Эксплуатация

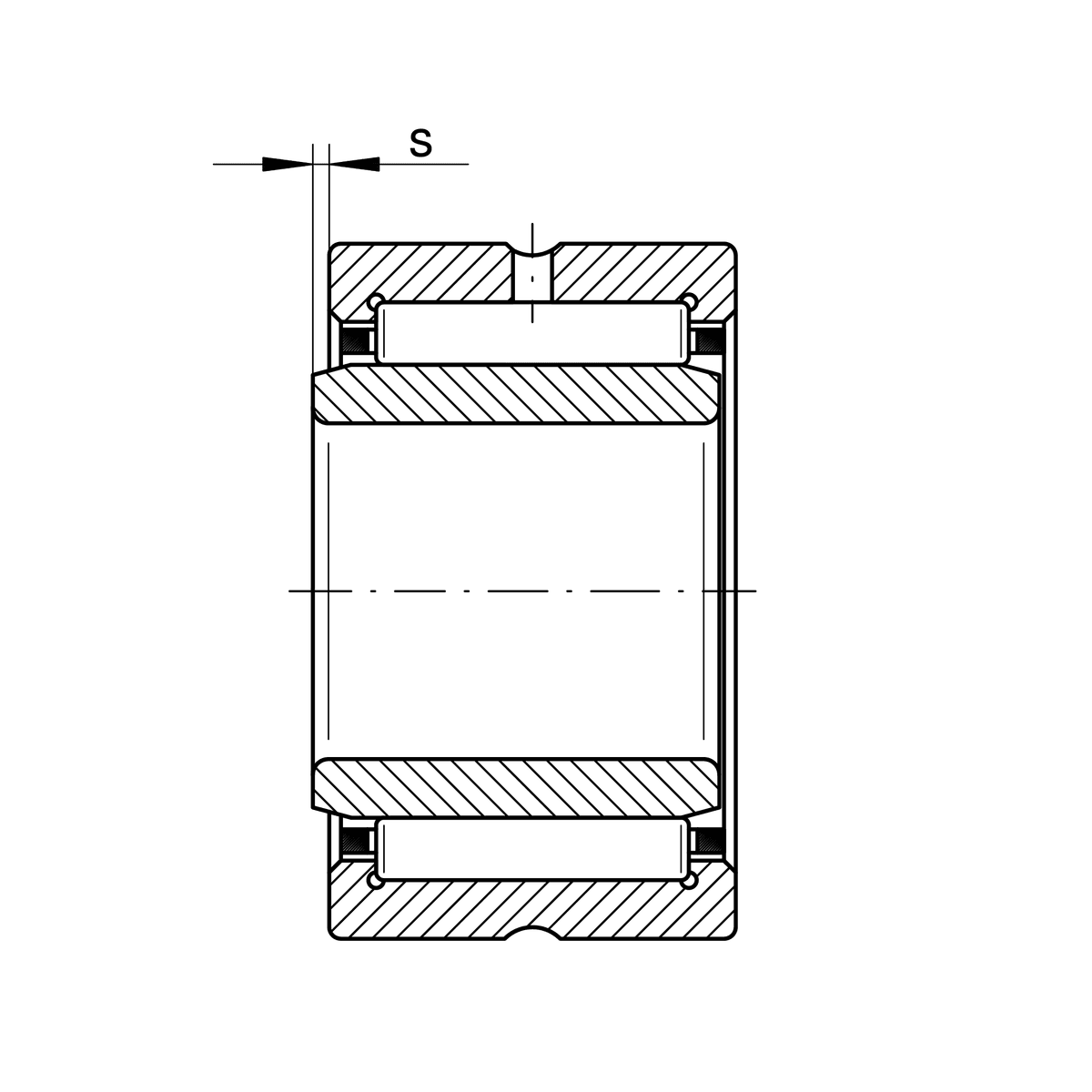

- Игольчатые роликоподшипники NKI 22 предназначены строго для радиальных нагрузок и не воспринимают осевые усилия. Допускается осевое смещение колец относительно друг друга в пределах 0,5 мм. Перекос вала относительно корпуса не должен превышать 1–2 угловых минут.
Аналоги по каталогам производителей
- IKOTAFI 223420
- INA / SchaefflerNKI22/20-XL
- Koyo / JTEKTNKJ22/20A
- NadellaNBI 22 34 20
- NBSNKI22/20
- SKFNKI 22/20
