Подшипник шариковый радиальный однорядный 62309-2RS (180609) CRAFT
Идентификация
- Обозначение (ISO)
- 62309-2RS
- Обозначение (ГОСТ)
- 180609
- Бренд
- CRAFT
Характеристики
Основные характеристики
- Тип
- Шариковый радиальный однорядный
- Серия
- 62300
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 52.7 кН
- Статич. грузоподъемность (C₀)
- 31.5 кН
- Макс. обороты (смазка)
- 4 500 об/мин
- Масса
- 1.19 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Литиевая смазка
- Рабочая температура
- от -20°C до +120°C

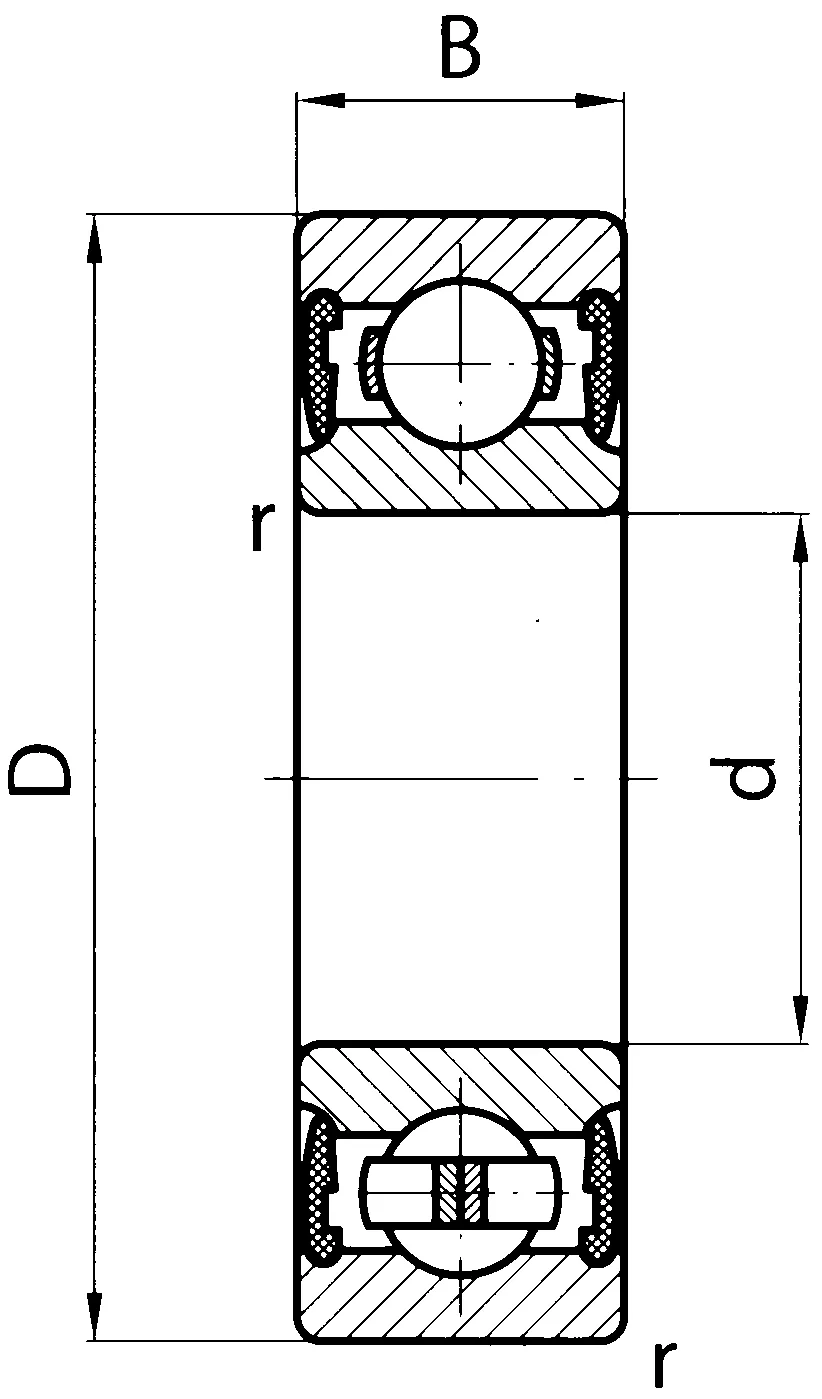

- Внутренний диаметр (d)
- 45 мм
- Наружный диаметр (D)
- 100 мм
- Ширина (B)
- 36 мм
Описание
Подшипник CRAFT 62309 2RS (аналог по ГОСТ — 180609) представляет собой однорядный радиальный шариковый подшипник уширенной серии с двухсторонними контактными резиновыми уплотнениями (NBR), поставляемый с заложенной пластичной смазкой. Благодаря увеличению ширины до 36 мм при внутреннем диаметре 45 мм и внешнем 100 мм подшипник отличается повышенной динамической и статической грузоподъемностью. Широко применяется в зерноуборочных комбайнах (John Deere, Дон, Енисей) и тяжелом промышленном оборудовании.
Вопросы и ответы по серии 62300
Чем подшипники серии 62300 отличаются от стандартной серии 6200?
Подшипники серии 62300 отличаются увеличенной шириной обоймы по сравнению с популярными аналогами серии 6200 при идентичном внутреннем и наружном диаметрах. Увеличенный внутренний объем позволяет заложить большее количество смазки и повышает устойчивость узла к перекосам. Это способствует более длительному сроку службы подшипника в условиях повышенных или длительных нагрузок.
Какое маркировочное обозначение по ГОСТ соответствует серии 62300?
В отечественной системе ГОСТ 8882-75 подшипники серии 62300 с двусторонними резиновыми уплотнениями маркируются как 180600 (например, 62302 2RS — это 180602, 62304 2RS — 180604). Открытые варианты обозначаются серией 600 (например, 602 или 604), а исполнения с металлическими защитными шайбами — серией 80600. Присоединительные размеры отечественных и импортных аналогов полностью идентичны.
В чем разница между исполнениями 2RS, 2Z и открытым подшипником?
Исполнение 2RS оснащено контактными резиновыми уплотнениями из NBR, эффективно защищающими от пыли и влаги. Исполнение 2Z (или ZZ) имеет бесконтактные металлические шайбы, снижающие трение и позволяющие работать на более высоких скоростях. Открытые подшипники не имеют встроенных уплотнений и предназначены для работы в масляных ваннах или корпусах со своей системой смазки.
Что означает обозначение зазора C3 в подшипниках 62300 и когда он нужен?
Индекс C3 указывает на радиальный внутренний зазор, превышающий стандартную норму CN. Такой зазор необходимо выбирать при эксплуатации подшипника в условиях высоких температур, способствующих тепловому расширению колец. Также зазор C3 рекомендуется при высоких скоростях вращения и при посадках с повышенным натягом.
Где чаще всего применяются подшипники серии 62300?
Благодаря уширенной конструкции и надежной защите полости со смазкой подшипники этой серии широко используются в сельхозтехнике и электроинструменте. Их также активно устанавливают в генераторах автомобилей, электродвигателях, насосах и промышленном оборудовании. Они особенно востребованы в узлах, где требуются компактные радиальные размеры при повышенном ресурсе смазки.
Монтаж и эксплуатация
- Посадка на вал
- k5, j6, k6
- Посадка в корпус
- H7, J7
- Монтаж
- Монтажные усилия следует прикладывать строго к монтируемому кольцу (внутреннему — при запрессовке на вал, наружному — при установке в корпус), чтобы не передавать нагрузку через шарики. При посадке на вал с натягом рекомендуется использовать монтажные втулки или индукционный нагрев подшипника до 80–100 °C. Запрещается наносить прямое пламя или использовать ударный инструмент без спецоснастки.
- Смазка
- Подшипники закрытых исполнений (2RS и 2Z) заправлены пластичной смазкой на заводе на весь срок службы и не требуют повторного смазывания или промывки. Открытые модификации подшипников требуют регулярной подачи смазки (пластичной или жидкого масла) в соответствии с картой обслуживания узла.
- Эксплуатация
- Уширенное исполнение серии 62300 обеспечивает большой резерв заложенной смазки и высокую устойчивость к осевым нагрузкам (до 70% от неиспользованной радиальной). При монтаже и эксплуатации необходимо контролировать перекос валов, который не должен превышать 2–8 угловых минут. При работе в условиях повышенного нагрева следует отдавать предпочтение исполнениям с увеличенным зазором C3.
Аналоги по каталогам производителей
- FAG62309-2RSR
- John DeereJD10052
- NKE62309-2RSR
- NSK62309-2RS
- SKF62309-2RS1
- Timken62309-2RS
- ZKL62309-2RS
- ГОСТ180609
