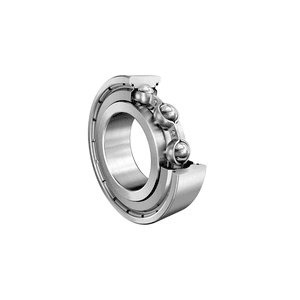

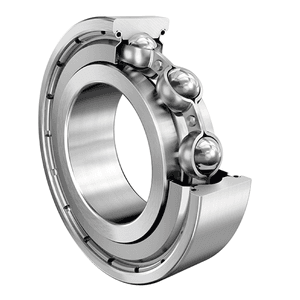

Подшипник шариковый радиальный однорядный 6017. 2RS (6-180117 С17) СПЗ-4
Идентификация
- Обозначение (ISO)
- 6017. 2RS
- Обозначение (ГОСТ)
- 6-180117 С17
- Бренд
- СПЗ-4
Характеристики
Основные характеристики
- Тип
- Шариковый радиальный однорядный
- Серия
- 6017
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 49.4 кН
- Статич. грузоподъемность (C₀)
- 43 кН
- Макс. обороты (смазка)
- 3 000 об/мин
- Масса
- 0.95 кг
- Класс точности
- P6
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Литиевая смазка
- Рабочая температура
- от -40°C до +120°C

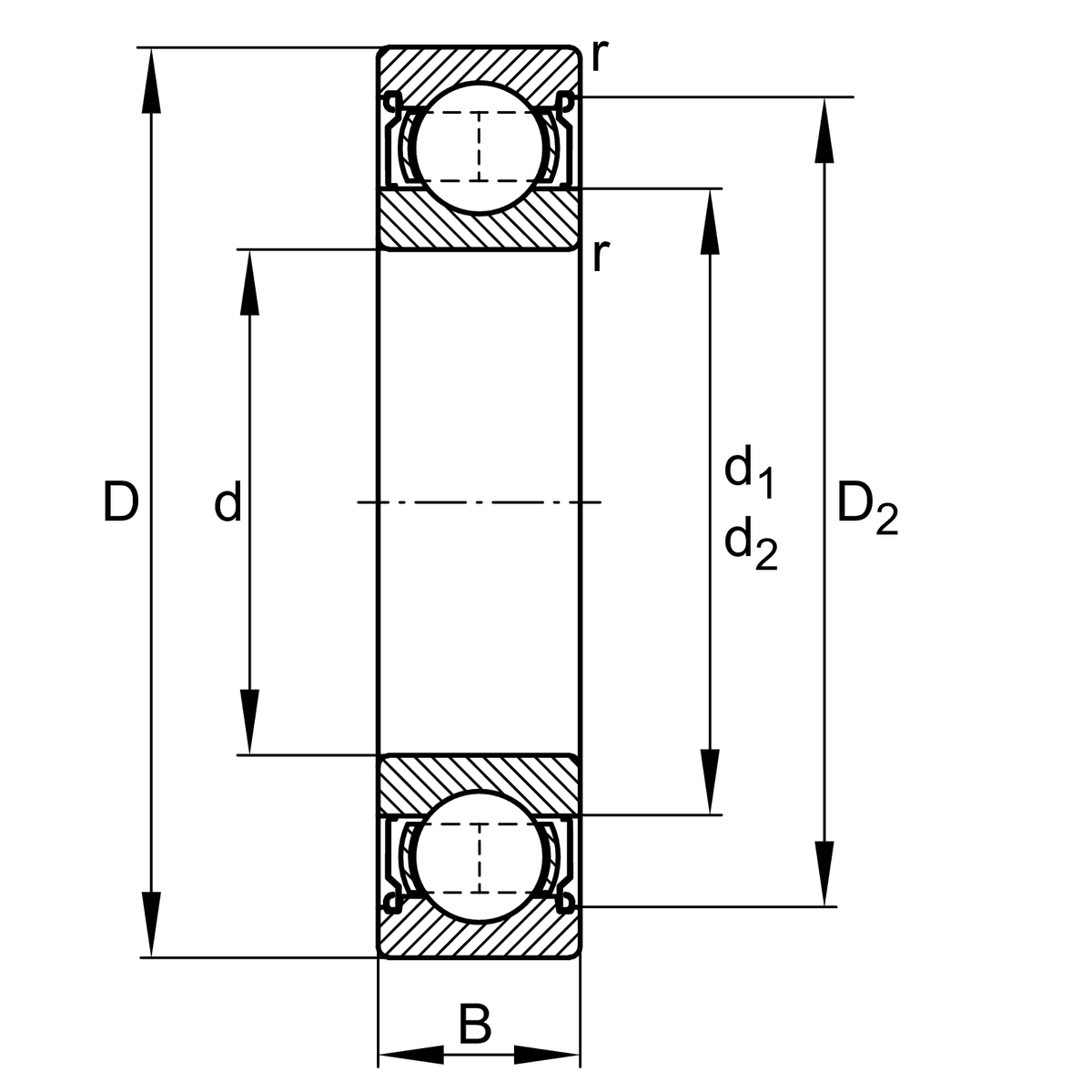

- Внутренний диаметр (d)
- 85 мм
- Наружный диаметр (D)
- 130 мм
- Ширина (B)
- 22 мм
Описание
Подшипник 6-180117 С17 (6180117С17) производства СПЗ-4 — это шариковый радиальный однорядный подшипник качения 6-го класса точности (ГОСТ 520 / ISO P6) с габаритами 85x130x22 мм. Оснащен двухсторонними контактными резинометаллическими уплотнениями (серия 180117), защищающими внутреннюю полость от пыли и влаги. Обозначение С17 указывает на заводскую заправку пластичной смазкой Литол-24 с рабочей температурой от -40 °C до +120 °C. Изделие не требует технического обслуживания весь срок службы и полностью взаимно заменяемо с зарубежными аналогами стандартов ISO (6017-2RS).
Вопросы и ответы по серии 6017
Чем отличаются подшипники 6017 открытого типа, 6017-ZZ и 6017-2RS?
Открытый подшипник (по ГОСТ — 117) не имеет защитных крышек и смазывается масляной ванной или системой подачи масла в узле. Исполнение 6017-ZZ (80117) оснащено металлическими защитными шайбами от пыли для работы при высокой частоте вращения. Подшипники 6017-2RS (180117) оборудованы контактными резинометаллическими уплотнениями, гарантирующими полную защиту от пыли, грязи и влаги.
Как соотносится маркировка подшипников 6017 по ISO и ГОСТ?
Открытый подшипник 6017 по международному стандарту ISO полностью соответствует отечественному обозначению 117 по ГОСТ. Модификация с двумя металлическими защитными шайбами 6017-ZZ по ГОСТ маркируется как 80117, а с каучуковыми контактными уплотнениями 6017-2RS — как 180117. Все они имеют одинаковые габаритные размеры: внутренний диаметр 85 мм, наружный 130 мм и ширину 22 мм.
Что означают символы 6- и С17 в маркировке 6-180117 С17?
Префикс «6-» указывает на 6-й класс точности подшипника по ГОСТ 520 с уменьшенными допусками формы и размеров. Число 180117 обозначает радиальный шариковый подшипник серии 6017 с двумя защитными уплотнениями из резины. Суффикс «С17» определяет тип пластичной смазки, заложенной в полость подшипника при производстве — влагостойкую смазку Литол-24.
Как выбрать подходящее исполнение подшипника 6017 для конкретных условий?
Для чистых закрытых корпусов с жидким масляным смазыванием выбирают открытый подшипник 6017 (117), обладающий максимальной предельной скоростью вращения. При работе в пыльной или влажной среде предпочтительны закрытые подшипники 6017-2RS (180117) со смазкой на весь срок службы. В узлах с повышенным нагревом вала следует применять подшипники с увеличенным радиальным зазором C3 (70-180117 по ГОСТ).
Где применяются подшипники серии 6017 и какие нагрузки они воспринимают?
Подшипники серии 6017 широко применяются в промышленном оборудовании, промышленных редукторах, мощных электродвигателях, насосах и сельскохозяйственных машинах. Подшипник предназначен для восприятия радиальной нагрузки, но также может работать под осевыми нагрузками в обоих направлениях до 70% от неиспользованной допустимой радиальной нагрузки.
Монтаж и эксплуатация

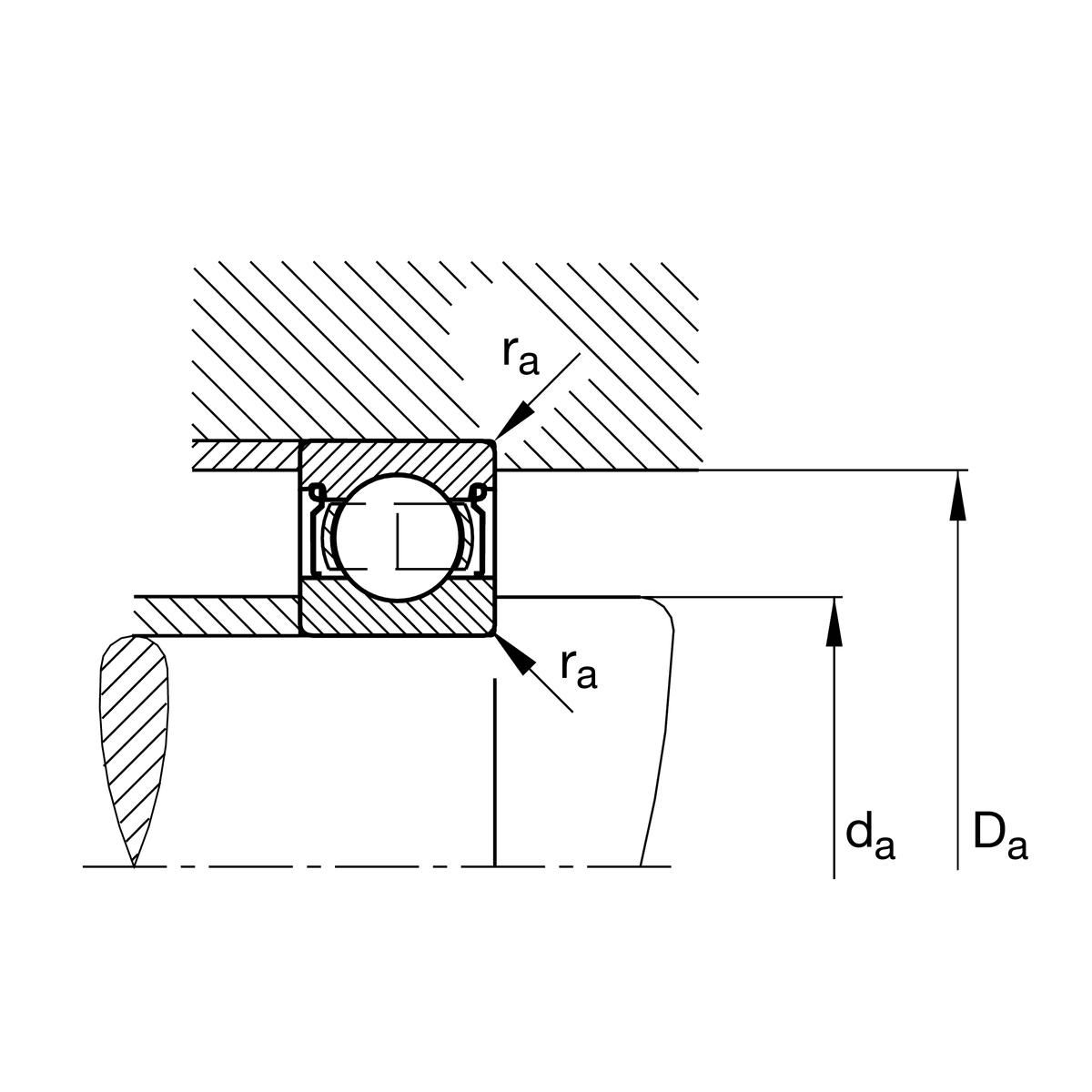

- Посадка на вал
- k5 (при нормальной радиальной нагрузке и вращающемся внутреннем кольце по ГОСТ 3325-85 / ISO 286; при повышенных нагрузках m5 или k6)
- Посадка в корпус
- H7 (для неподвижного наружного кольца в стальном или чугунном корпусе; допускается J7 или H8)
- Монтаж
- Запрессовка должна осуществляться исключительно с приложением усилия к монтируемому кольцу: при посадке на вал — на внутреннее кольцо, в корпус — на наружное. Для облегчения монтажа с натягом на вал диаметром 85 мм подшипник рекомендуется равномерно нагревать до 80–100 °C в масляной ванне или индукционным нагревателем. Не допускается передача монтажного усилия через шарики и прямые удары молотком по кольцам.
- Смазка
- Закрытые исполнения 6017-2RS (180117) и 6017-ZZ (80117) заправлены пластичной смазкой (например, Литол-24 / C17) на заводе на весь срок службы и не требуют обслуживания. Открытые подшипники 6017 (117) смазываются жидким минеральным маслом или пластичной смазкой по карте смазки агрегата.
- Эксплуатация
- Допустимая осевая нагрузка составляет до 70% от неиспользованной допустимой радиальной нагрузки. При рабочих температурах узла выше 70–80 °C необходимо использовать модификации с увеличенным тепловым зазором C3 для предотвращения заклинивания тел качения.
Аналоги по каталогам производителей
- FAG6017-2RSR
- ISO6017-2RS
- KOYO6017-2RS
- NSK6017 DDU
- NTN6017 LLU
- SKF6017-2RS1
