Подшипник шариковый самоустанавливающийся 2205-2RS (1505) IJK
Идентификация
- Обозначение (ISO)
- 2205-2RS
- Обозначение (ГОСТ)
- 1505
- Бренд
- IJK
Характеристики
Основные характеристики
- Тип
- Шариковый самоустанавливающийся
- Серия
- 2200
- Рядность
- двухрядный
- Материал
- Нержавеющая сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 15.2 кН
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Литиевая смазка
- Рабочая температура
- от -20°C до +120°C

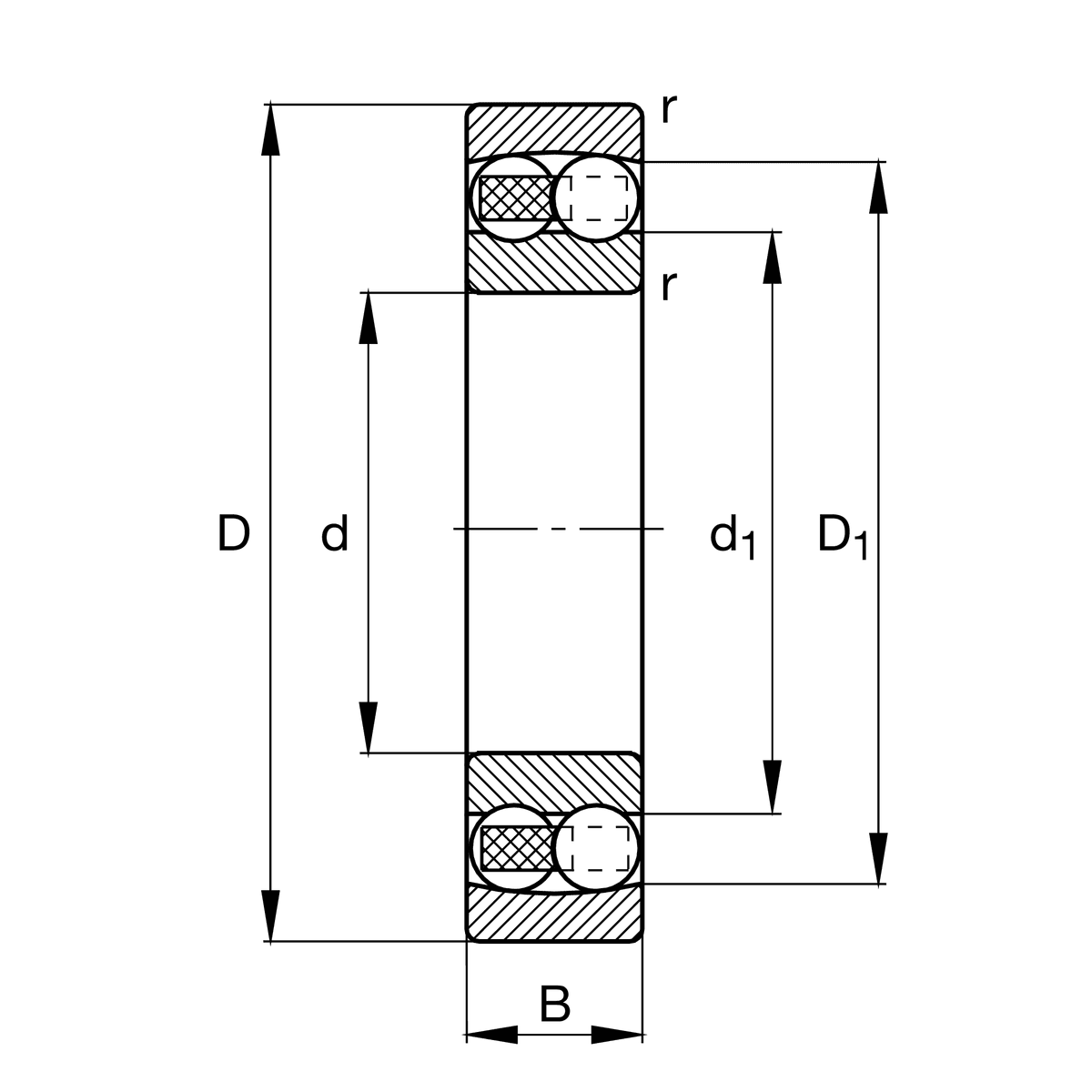

- Внутренний диаметр (d)
- 25 мм
- Наружный диаметр (D)
- 52 мм
- Ширина (B)
- 18 мм
Описание

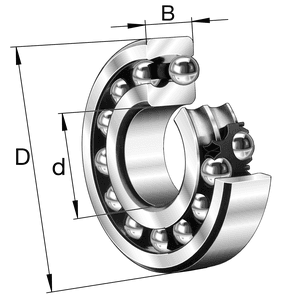

22052RS (2205 2RS) бренда IJK (Япония, группа NSK) — двухрядный самоустанавливающийся (сферический) шариковый подшипник с цилиндрическим отверстием и двухсторонним контактным резиновым уплотнением (2RS, армированный NBR). Размеры подшипника: 25х52х18 мм. Благодаря сферической дорожке качения на наружном кольце подшипник компенсирует угловой перекос вала относительно корпуса (до 1,5–3°), возникающий из-за прогиба вала под нагрузкой или погрешностей монтажа. Заводские уплотнения 2RS надежно защищают внутренние компоненты от пыли и влаги и удерживают пластичную смазку на протяжении всего срока службы. Активно применяется в зерноуборочных комбайнах и жатках CLAAS (OE 0002335290 / 233529.0), а также в транспортерах, конвейерных системах, вентиляторах, насосах и промышленном оборудовании.
Вопросы и ответы по серии 2200
В чем разница между подшипниками 2200 2RS, открытым (open) и исполнением с зазором C3?
Обозначение 2RS указывает на наличие двухсторонних контактных резиновых уплотнений, защищающих подшипник от пыли и влаги и удерживающих заводскую смазку. Открытые исполнения не имеют уплотнений, за счет чего выдерживают более высокие скорости вращения, но требуют внешней смазки и чистой среды. Суффикс C3 означает увеличенный радиальный зазор, необходимый при высокой рабочей температуре или при посадках с повышенным натягом.
Как перевести маркировку серии 2200 с ISO на ГОСТ?
Подшипники серии 2200 по международному стандарту ISO соответствуют подшипникам серии 1500 по ГОСТ 28428-90. Например, подшипник 2204 ISO полностью аналогичен отечественному 1504, а 2205 соответствует 1505. Все ключевые присоединительные размеры (внутренний диаметр, наружный диаметр и ширина) у них полностью совпадают.
Как выбрать подходящее исполнение подшипника серии 2200?
Для работы в запыленной или влажной среде выбирайте закрытые варианты 2RS, заполненные пластичной смазкой на весь срок службы. Если вал гладкий и требуется облегчить монтаж и регулировку зазора, используйте вариант с коническим отверстием (индекс K) в сочетании с закрепительной втулкой. При повышенных температурах или высокой частоте вращения следует выбирать подшипники с радиальным зазором C3 и соответствующим сепаратором (полиамид TN9 или латунь M).
В каких узлах и оборудовании применяются подшипники серии 2200?
Подшипники данной серии активно используются в сельскохозяйственных машинах, конвейерных лентах, промышленной вентиляции и текстильном оборудовании. Они незаменимы на длинных или гибких валах, где неизбежен прогиб оси под нагрузкой. Благодаря сферической дорожке качения подшипники компенсируют несоосность опор без риска заклинивания.
Какой перекос вала способен компенсировать подшипник серии 2200?
Подшипники серии 2200 компенсируют угловой перекос вала относительно корпуса в диапазоне от 2,5° до 3° в зависимости от типоразмера. Это позволяет избежать концентрации напряжений на краях дорожек качения при прогибах вала. В закрытых версиях 2RS допустимый угол перекоса может быть чуть меньше для сохранения герметичности уплотнений.

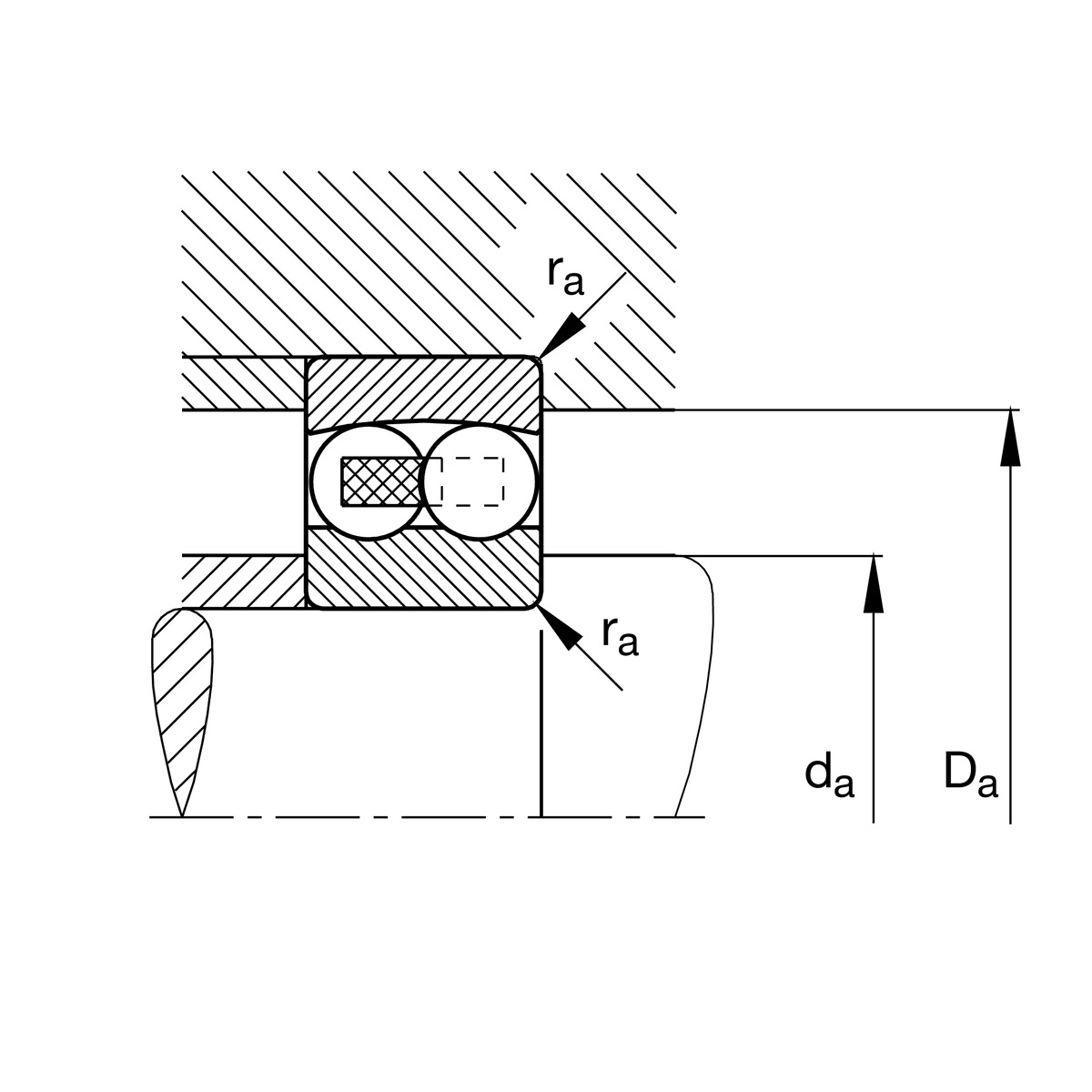

Монтаж и эксплуатация
- Посадка на вал
- j6, js6, k5 (для вращающегося внутреннего кольца и нормальных нагрузок)
- Посадка в корпус
- H7, J7 (для неподвижного наружного кольца)
- Монтаж
- При монтаже подшипников с цилиндрическим отверстием запрессовочное усилие следует прикладывать исключительно к монтируемому кольцу. Варианты с коническим отверстием (K) устанавливаются на закрепительные втулки с обязательным контролем уменьшения радиального зазора в процессе затяжки. Категорически запрещается наносить удары по шарикам или сепаратору и допускать чрезмерный излом колец при установке.
- Смазка
- Уплотненные варианты (2RS) поставляются с заложенной пластичной смазкой на литиевой основе и не требуют обслуживания весь период эксплуатации. Открытые подшипники смазываются пластичной смазкой или жидким маслом в зависимости от рабочей скорости и температуры узла. Перед монтажом закрытые подшипники 2RS нельзя промывать или нагревать в масляных ваннах.
- Эксплуатация
- Самоустанавливающиеся шариковые подшипники предназначены главным образом для радиальных нагрузок, а осевая нагрузка не должна превышать 20-30% от неиспользованной радиальной грузоподъемности. Они характеризуются наименьшим трением среди всех типов подшипников качения, обеспечивая минимальный нагрев при высокой частоте вращения. Не рекомендуется эксплуатировать подшипники при слишком малых нагрузках во избежание проскальзывания шариков по дорожкам качения.
Аналоги по каталогам производителей
- FAG / Schaeffler2205-2RS-TVH
- Koyo (JTEKT)22052RS
- NSK2205-2RS TN
- NTN-SNR2205EEG15
- SKF2205 E-2RS1TN9
- ГОСТ1505 2RS
