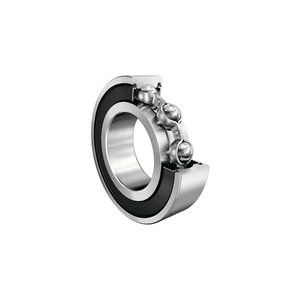

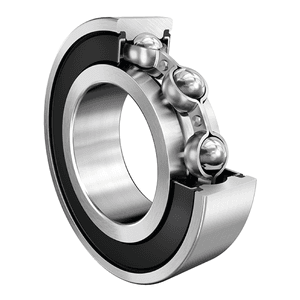

S61809-2Z

Маркировки 61800 по международному стандарту ISO и 6800 по японской системе обозначений (NSK, NTN, Koyo) являются полными аналогами одного и того же тонкостенного подшипника. В российской системе по ГОСТ 8338-75 данному типоразмеру соответствует подшипник 1000800. Все эти варианты имеют одинаковые габаритные размеры и взаимозаменяемы при одинаковом исполнении уплотнений.

Открытые подшипники 61800 не имеют встроенной защиты и требуют постоянной смазки внутри закрытых корпусов. Модификация ZZ оснащена двумя металлическими защитными шайбами, удерживающими смазку и защищающими от пыли без создания трения. Исполнение 2RS имеет контактные каучуковые уплотнения, обеспечивающие высокую герметичность от влаги и грязи, но слегка снижающие максимальную скорость вращения.

Увеличенный зазор C3 необходим для предотвращения заклинивания шариков при повышенных рабочих температурах и высоких скоростях вращения. Также C3 компенсирует сжатие внутреннего кольца при монтаже подшипника на вал с повышенным натягом. В стандартных условиях эксплуатации при комнатной температуре используется подшипник с нормальным зазором CN.

Для сухих высокоскоростныхузлов и приборов лучше выбирать подшипники с защитными шайбами ZZ. В запыленных или влажных условиях оптимальным выбором станет закрытый подшипник 2RS с резиновыми уплотнениями. Для агрессивных сред или пищевой промышленности следует подбирать исполнения из нержавеющей стали с префиксом SS или W.

Благодаря сверхлегкой серии и компактным габаритам подшипники 61800 используются в узлах с жестким ограничением по массе и пространству. Их устанавливают в медицинскую технику, робототехнику, велосипедные втулки и каретки, малогабаритные электродвигатели и квадрокоптеры. Подшипник рассчитан на радиальные и небольшие двухсторонние осевые нагрузки.
