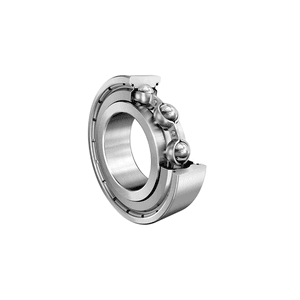

Подшипник шариковый радиальный однорядный 6018 ZZC3E (70-80118) NSK
Идентификация
- Обозначение (ISO)
- 6018 ZZC3E
- Обозначение (ГОСТ)
- 70-80118
- Бренд
- NSK
Характеристики
Основные характеристики
- Тип
- Шариковый радиальный однорядный
- Серия
- 60
- Рядность
- однорядный
- Материал
- Сталь
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 58 кН
- Статич. грузоподъемность (C₀)
- 50 кН
- Макс. обороты (смазка)
- 4 800 об/мин
- Макс. обороты (масло)
- 5 600 об/мин
- Масса
- 1.19 кг
- Класс точности
- P0 (нормальный)
- Зазор
- C3
- Уплотнение
- ZZ (двусторонние металлические защитные шайбы)
- Рабочая температура
- от -30°C до +110°C
- Внутренний диаметр (d)
- 90 мм
- Наружный диаметр (D)
- 140 мм
- Ширина (B)
- 24 мм
Описание
Подшипник NSK 6018ZZC3E — радиальный однорядный шариковый подшипник размером 90x140x24 мм. Модификация включает двустороннее металлическое защитное уплотнение (ZZ), защищающее внутренние элементы от dust и удерживающее заводскую смазку, увеличенный радиальный зазор C3 для компенсации температурных расширений при повышенных скоростях и нагрузках, а также суффикс E (Electric Motor Quality / малошумное электродвигательное исполнение). Предназначен для работы в электродвигателях, насосах, вентиляторах и редукторах.
Вопросы и ответы по серии 60
Чем отличаются уплотнения 2RS и ZZ в подшипниках серии 60?
Обозначение ZZ (или 2Z) указывает на наличие металлических защитных шайб с обеих сторон, которые работают без трения о внутреннее кольцо и идеальны для высокой частоты вращения. Исполнение 2RS (а также 2RSH/2RS1) оснащено резиновыми контактными уплотнениями из каучука, обеспечивающими герметичную защиту от пыли, грязи и влаги. Выбор между ними зависит от требуемой степени герметичности и рабочей скорости узла.
Что означает зазор C3 в подшипниках серии 60 и когда он нужен?
Суффикс C3 указывает на увеличенный радиальный внутренний зазор по сравнению с нормальным (CN). Такой зазор необходим при повышенных рабочих температурах, когда кольца расширяются от нагрева, или при монтаже с увеличенным натягом. Использование подшипника с зазором C3 предотвращает его заклинивание, снижает риск перегрева и продлевает срок службы в тяжелых тепловых условиях.
Какому обозначению по ГОСТ соответствует серия подшипников ISO 60?
Серия 60 по международному стандарту ISO соответствует 100-й серии (однорядные радиальные шариковые подшипники легкой серии диаметров 0) по ГОСТ 8338-75 и ГОСТ 520. Например, подшипники 6004 и 6018 ISO полностью аналогичны отечественным ГОСТ 104 и ГОСТ 118 соответственно. Присоединительные размеры и допуски данных стандартов полностью взаимозаменяемы.
В каких узлах и оборудовании применяются подшипники серии 60?
Подшипники серии 60 относятся к легкой размерной серии с уменьшенным поперечным сечением и малой массой. Они активно применяются в электродвигателях, автомобильных генераторах, бытовой технике, насосах, вентиляторах и редукторах. Благодаря малому трению и высокой точности они оптимальны для быстроходных механизмов с ограниченным пространством для монтажа.
Как правильно выбрать между открытым подшипником 60 серии, шайбами ZZ и уплотнениями 2RS?
Открытое исполнение выбирают для узлов, работающих в масляной ванне или редукторах с внешней системой смазки. Версия ZZ защищает от пыли и мелкого мусора при высоких скоростях без дополнительных потерь на трение. Подшипники 2RS с заложенной на весь срок службы пластичной смазкой идеальны для открытых узлов, подверженных воздействию влаги, пыли и загрязнений.
Монтаж и эксплуатация
- Посадка на вал
- k5, j6, js6 (для вращающегося внутреннего кольца при нормальных радиальных нагрузках)
- Посадка в корпус
- H7, J7 (для неподвижного корпуса при нормальных нагрузках)
- Монтаж
- Монтажное усилие должно передаваться строго через монтируемое кольцо: при посадке на вал — через внутреннее кольцо, при установке в корпус — через наружное. Для подшипников с натягом рекомендуется предварительный равномерный нагрев (индукционный или в масляной ванне) до 80–100 °C. Запрещается наносить удары по кольцам через сепаратор или тела качения.
- Смазка
- Подшипники закрытого типа (2RS, ZZ) заправлены пластичной смазкой на весь срок службы и не требуют обслуживания. Для открытых подшипников применяются пластичные смазки (заполнение 30–50% свободного объема корпуса) или минеральные масла при высокоскоростных режимах.
- Эксплуатация
- Подшипники серии 60 воспринимают радиальные и умеренные осевые нагрузки в обоих направлениях. При эксплуатации необходимо контролировать рабочую температуру (нормой считается до +70...80 °C) и уровень вибрации. Не допускается несоосность посадочных мест свыше 2–10 угловых минут во избежание перекоса и преждевременного износа.
Аналоги по каталогам производителей
- FAG / Schaeffler6018-2Z-C3
- Koyo / JTEKT6018ZZC3
- Nachi6018ZZC3
- NTN6018ZZC3
- SKF6018-2Z/C3
- ГОСТ70-80118
