Подшипник шариковый радиальный однорядный 606-ZZ (80016)
Идентификация
- Обозначение (ISO)
- 606-ZZ
- Обозначение (ГОСТ)
- 80016
- Бренд
- ----
Характеристики
Основные характеристики
- Тип
- Шариковый радиальный однорядный
- Серия
- 600
- Сепаратор
- Сталь штампованная
- Динам. грузоподъемность (C)
- 2.19 кН
- Макс. обороты (смазка)
- 35 000 об/мин
- Макс. обороты (масло)
- 42 000 об/мин
- Масса
- 0.006 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- ZZ (двусторонние металлические защитные шайбы)
- Рабочая температура
- от -30°C до +110°C

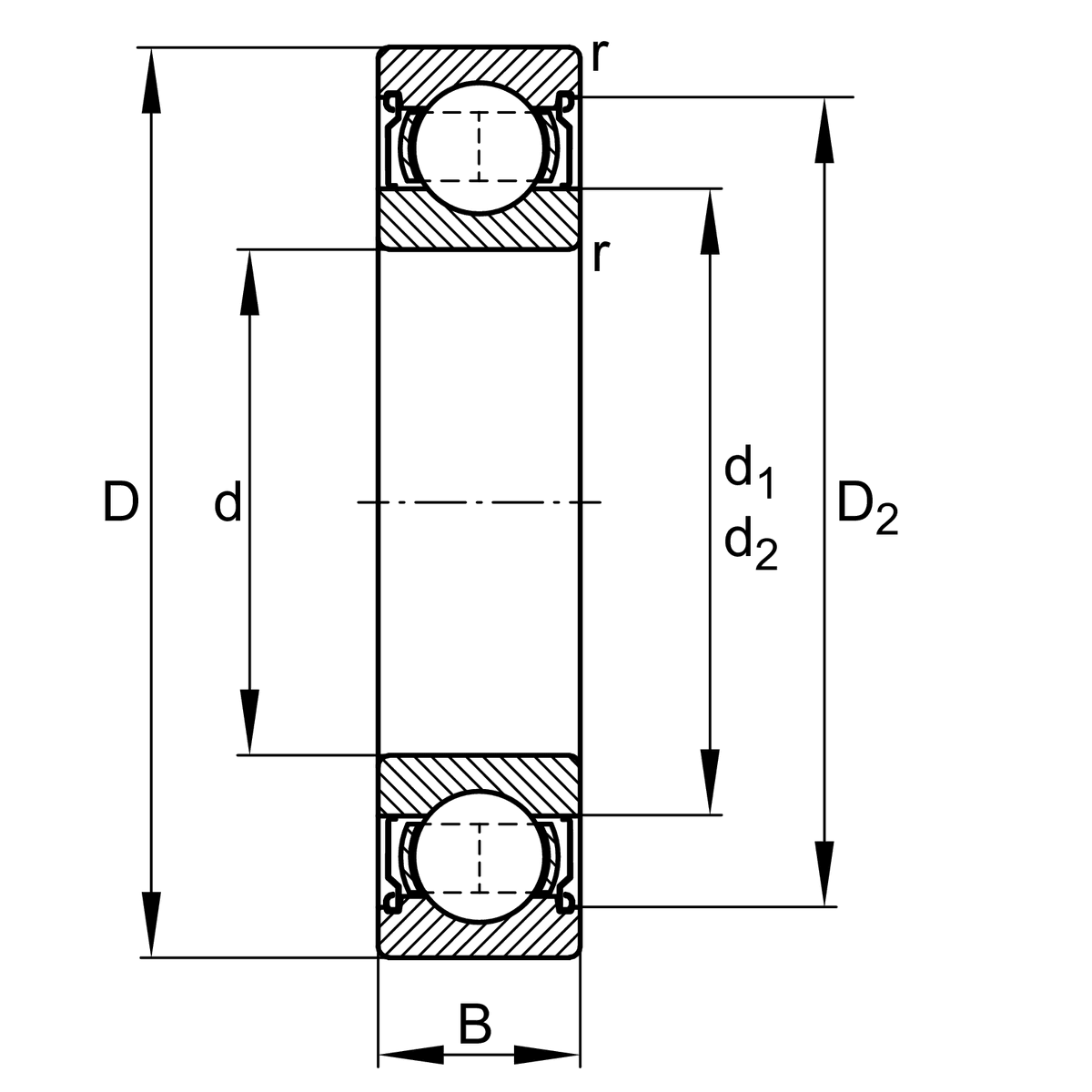

- Внутренний диаметр (d)
- 6 мм
- Наружный диаметр (D)
- 17 мм
- Ширина (B)
- 6 мм
Описание

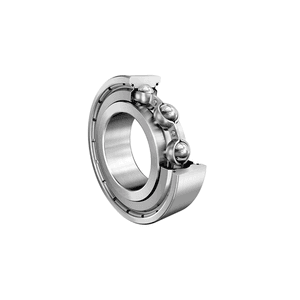

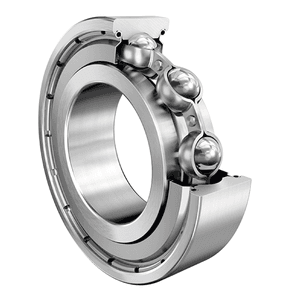

Подшипник 80016 (согласно международному стандарту ISO — 606 ZZ / 606-2Z) — это однорядный радиальный шариковый подшипник качения миниатюрной серии с размерами 6x17x6 мм. Модель оснащена стальным сепаратором и защитными металлическими шайбами (ZZ) с обеих сторон, которые удерживают заводскую смазку и защищают внутреннюю полость от пыли и загрязнений. Подшипник рассчитан на работу при высоких частотах вращения и восприятие радиальных и умеренных осевых нагрузок. Широко применяется в электроинструменте (в частности, в перфораторах и УШМ Makita под OE-номером 211012-0), фланцевых опорах ШВП BF10, 3D-принтерах, ленточнопильных станках и малогабаритных электродвигателях.
Вопросы и ответы по серии 600
Чем отличаются уплотнения ZZ, 2RS и открытое исполнение в подшипниках серии 600?
Открытые подшипники серии 600 не имеют защитных крышек и рассчитаны на работу в масляной ванне или чистом закрытом корпусе. Исполнение ZZ оснащено металлическими защитными шайбами, удерживающими смазку и защищающими от пыли без снижения скоростных характеристик. Исполнение 2RS имеет контактные каучуковые уплотнения, надежно защищающие подшипник от влаги и грязи, но немного снижающие предельную скорость вращения.
Как перевести обозначение подшипников серии 600 по ГОСТ в стандарт ISO?
В международной системе ISO миниатюрные подшипники этой серии обозначаются трехзначным кодом (например, 605, 606, 608). По ГОСТ 7242-81 аналогичные закрытые металлическими шайбами подшипники маркируются с префиксом 80 (например, 80015 соответствует 605 ZZ, 80016 — 606 ZZ, 80018 — 608 ZZ). При наличии резиновых контактных уплотнений по ГОСТ используется префикс 180 (например, 180016 соответствует 606 2RS).
Зачем в подшипниках 600 серии используется радиальный зазор C3?
Обозначение C3 указывает на увеличенный радиальный зазор по сравнению со стандартным нормальным значением. Такой зазор необходим при эксплуатации в условиях повышенных температур, высоких оборотов или плотных посадок с натягом. За счет начального увеличенного зазора предотвращается заклинивание шариков при температурном расширении внутреннего кольца.
В каком оборудовании чаще всего используются подшипники серии 600?
Миниатюрные шарикоподшипники серии 600 применяются в мелких электродвигателях, оргтехнике, вентиляторах, электроинструменте и медицинской технике. Популярный размер 608 ZZ/2RS массово используется в роликовых коньках, скейтбордах, самокатах и 3D-принтерах. Их главное преимущество — компактные габариты, высокая точность вращения и низкое трение.
Как правильно выбрать подшипник серии 600 под условия эксплуатации?
Для чистых высокоскоростных узлов выбирают открытое исполнение или подшипники с металлическими защитными шайбами ZZ. Если механизм работает в пыльной или влажной среде, следует устанавливать варианты с резиновыми уплотнениями 2RS. Также учитывайте рабочую температуру и при вероятном нагреве выбирайте модификацию с зазором C3.

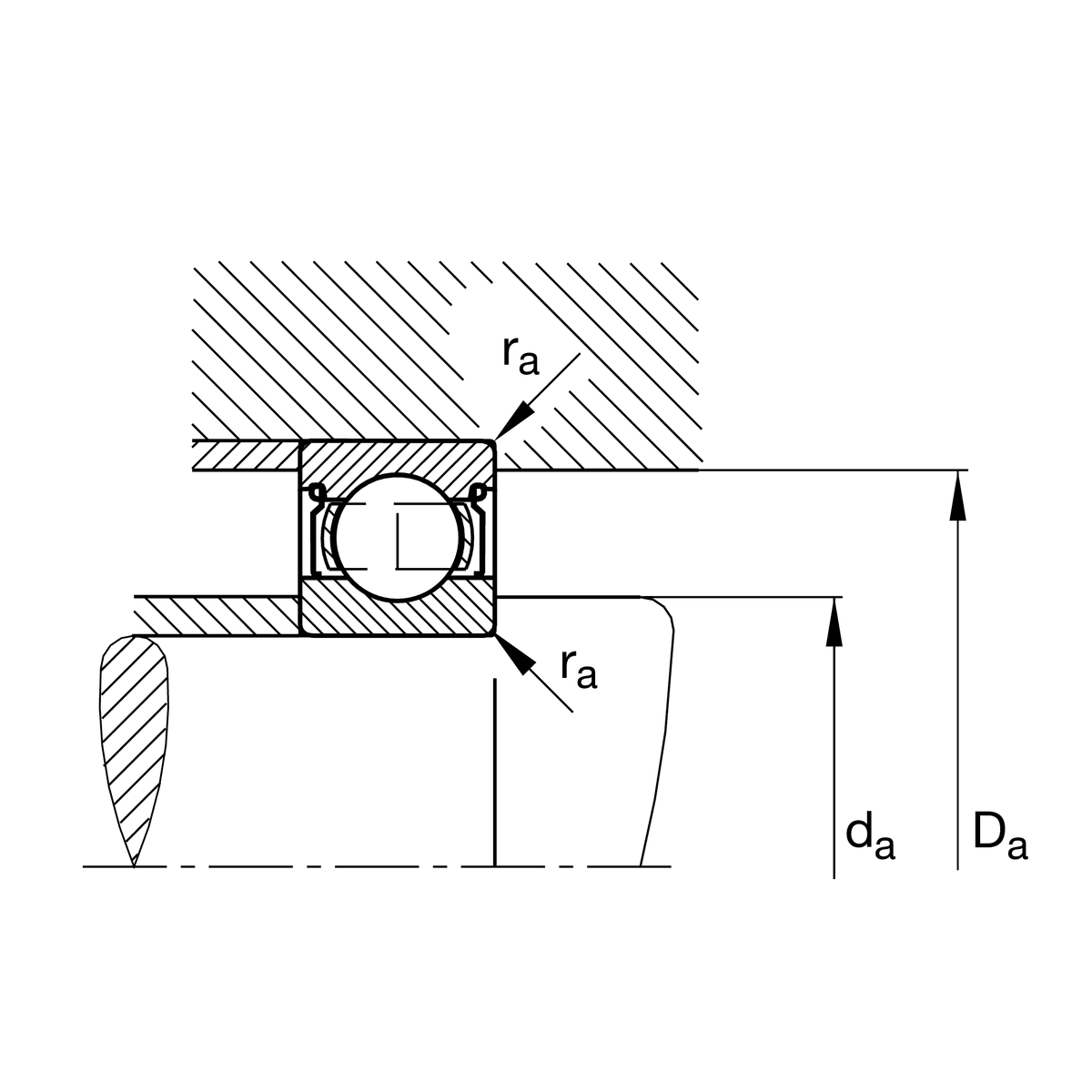

Монтаж и эксплуатация
- Посадка на вал
- js5 (при нормальных нагрузках) или k5 (при повышенных нагрузках)
- Посадка в корпус
- H6 или J6 (для стальных и чугунных корпусов)
- Монтаж
- Монтажное усилие категорически запрещается передавать через тела качения (шарики). Запрессовку на вал проводят исключительно через торцевую поверхность внутреннего кольца, а в корпус — через наружное кольцо, используя специальную монтажную оправку подходящего диаметра.
- Смазка
- Закрытые подшипники с индексами ZZ и 2RS заправлены консистентной смазкой на весь срок службы и повторного смазывания не требуют. Открытые подшипники смазывают маловязким приборным маслом для высокоскоростных узлов либо пластичной смазкой на литиевой/полимочевинной основе на 30–50% свободного объема.
- Эксплуатация
- Подшипники серии 600 воспринимают радиальные нагрузки и небольшие осевые нагрузки в обоих направлениях. Требуется высокая точность соосности посадочных мест, так как даже неболшой перекос колец приводит к неравномерному распределению нагрузки по дорожкам качения и быстрому износу.
Аналоги по каталогам производителей
- Craft606 ZZ
- FAG606-2Z
- Koyo606 ZZ
- NSK606 ZZ
- NTN606ZZ
- SKF606-2Z
