SL01 4912
Подшипник роликовый цилиндрический SL01 4912 ARP
Идентификация
- Обозначение (ISO)
- SL01 4912
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- SL01
- Материал
- Сталь
- Сепаратор
- Без сепаратора (полнотелый)
- Динам. грузоподъемность (C)
- 70 кН
- Статич. грузоподъемность (C₀)
- 121 кН
- Макс. обороты (смазка)
- 2 650 об/мин
- Макс. обороты (масло)
- 4 650 об/мин
- Масса
- 0.46 кг
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

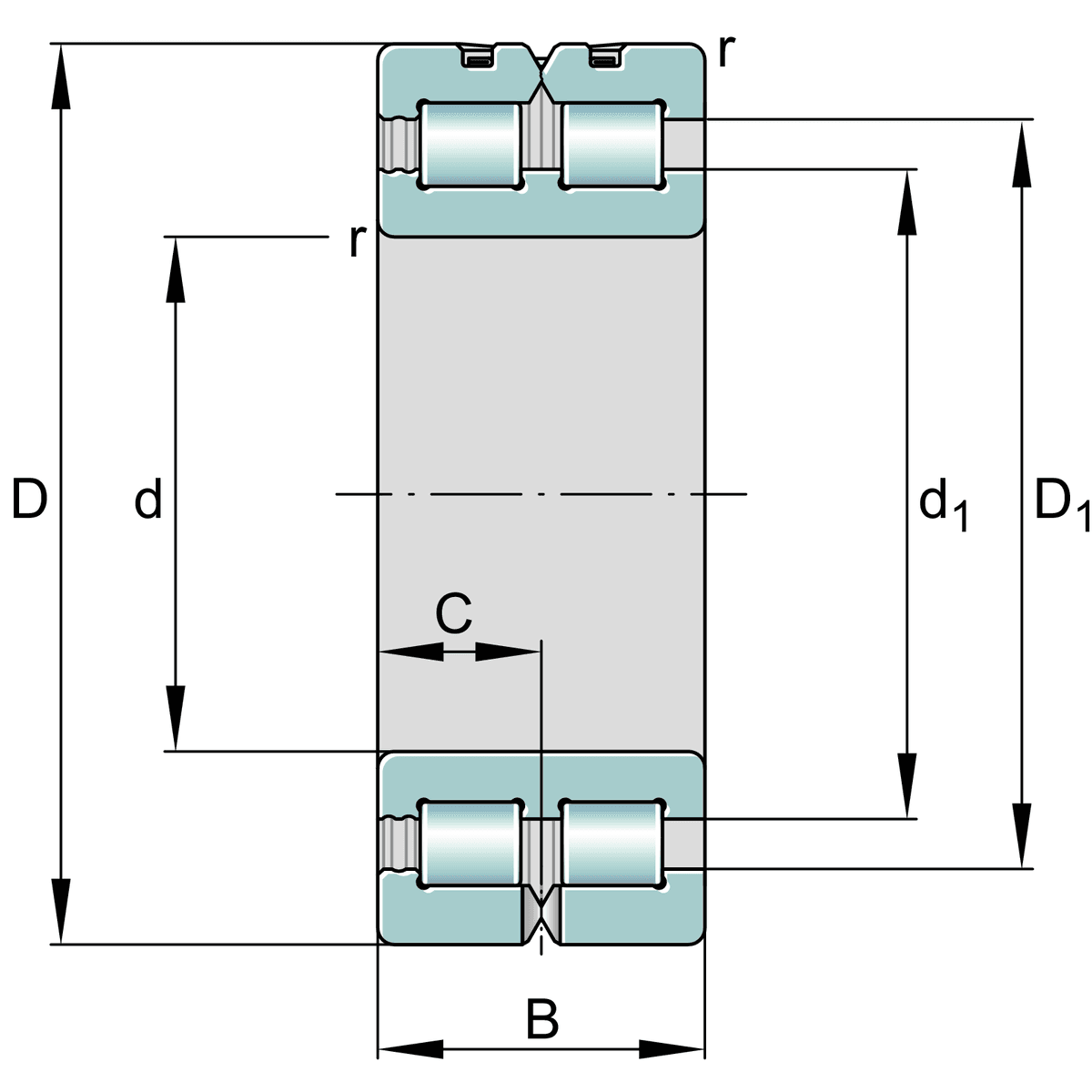

- Внутренний диаметр (d)
- 60 мм
- Наружный диаметр (D)
- 85 мм
- Ширина (B)
- 25 мм
- Диаметр борта наружного кольца (E)
- 77.51 мм
Описание
Двухрядный цилиндрический роликовый подшипник SL014912 (SL01 4912) бренда ARP с габаритами 60х85х25 мм. Изготавливается по стандарту DIN 5412 / ISO (размерный ряд 49) в бессепараторном исполнении (full complement) с канавками под стопорные кольца на наружном кольце. Максимальное наполнение роликами обеспечивают очень высокую радиальную грузоподъемность при минимальных радиальных размерах. Активно применяется в поворотно-крановых механизмах, поворотных редукторах автовышек, канатных блоках подъемных кранов и лебедок.
Вопросы и ответы по серии SL01
Чем подшипники серии SL01 отличаются от серий SL02 и SL04?
Серия SL01 представляет собой двухрядные бессепараторные цилиндрические роликоподшипники открытого типа с внешними фиксирующими бортами, воспринимающие радиальные и двусторонние осевые нагрузки. В отличие от них, серия SL02 является плавающей (без бортов на наружном кольце), а серия SL04 оснащена канавками под стопорные кольца и уплотнениями для канатных блоков.
Как расшифровываются обозначения и суффиксы в серии SL01 (C3, C4, A, XL)?
Суффиксы C3, C4 и C5 указывают на увеличенный внутренний радиальный зазор, необходимый для работы в условиях высоких температур или при плотной посадке на вал. Суффиксы A и XL в маркировке INA/Schaeffler означают оптимизированную внутреннюю конструкцию и исполнение X-life с повышенной грузоподъемностью и увеличенным ресурсом.
Какова взаимозаменяемость подшипников SL01 с ISO и другими брендами?
По международному стандарту ISO серии SL0149 соответствует обозначение NNC49..V (или NNC49..CV у SKF). У бренда KOYO эти подшипники маркируются как DC49..VW, а у NTN — SL01-49. Подшипники разных производителей с этими обозначениями полностью взаимозаменяемы по посадочным размерам.
В каких узлах и оборудовании применяются подшипники серии SL01?
Благодаря сочетанию высокой радиальной грузоподъемности и способности воспринимать осевые нагрузки подшипники SL01 применяются в тяжелых промышленных редукторах, мостовых кранах, подъемно-транспортных механизмах и роликах прокатных станов. Они особенно эффективны в условиях ограниченного радиального пространства.
Каковы скоростные ограничения у подшипников серии SL01?
Подшипники серии SL01 выполнены бессепараторными (full complement) с максимальным числом роликов, что обеспечивает максимальную грузоподъемность. Однако из-за непосредственного контакта и трения между соседними роликами их предельная частота вращения существенно ниже, чем у сепараторных подшипников.

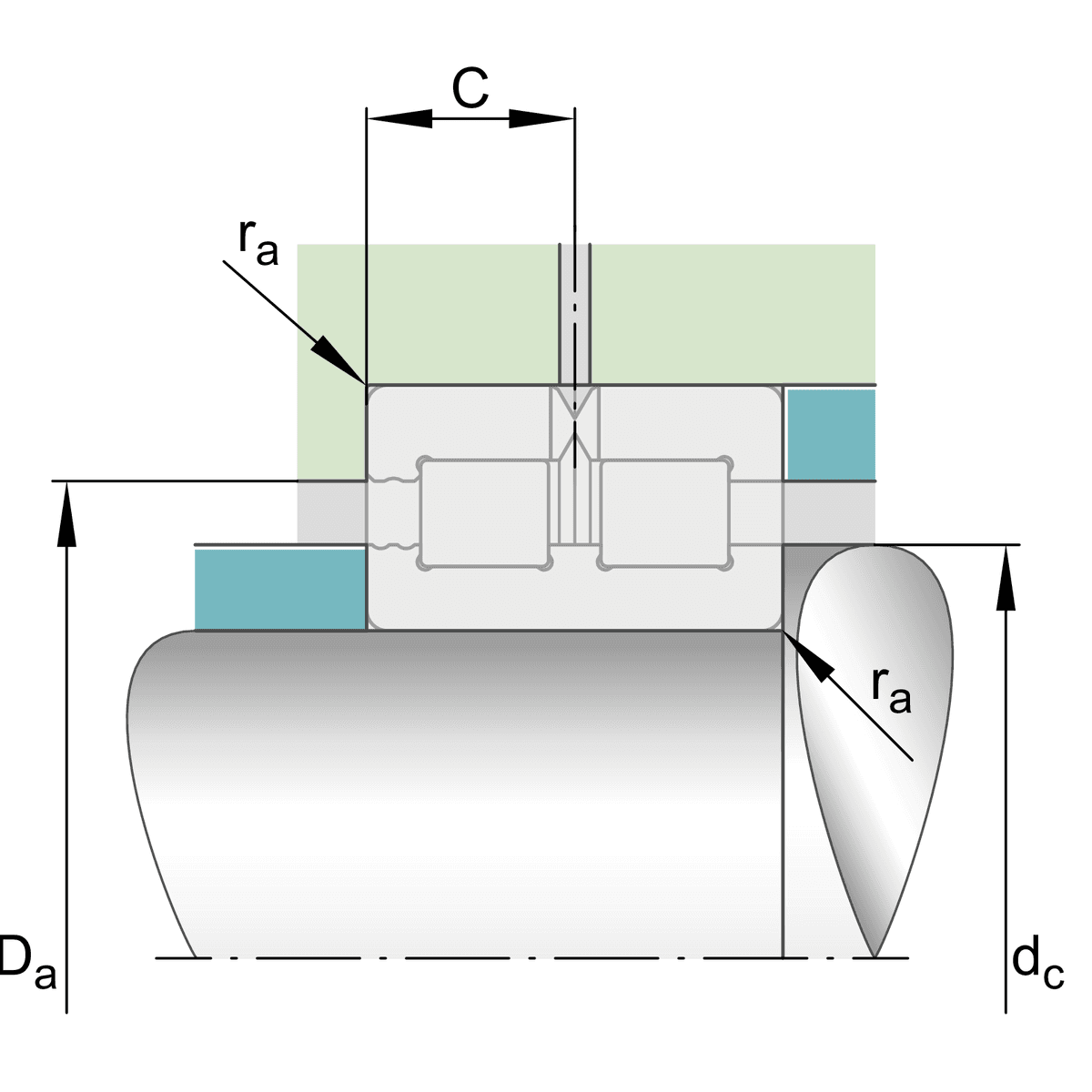

Монтаж и эксплуатация
- Посадка на вал
- k5 (для нормальных нагрузок) или m5 (для тяжелых и ударных нагрузок)
- Посадка в корпус
- K6, M6 или N6 (в зависимости от материала корпуса и условий нагрузки)
- Монтаж
- Подшипник является неразборным фиксирующим узлом со составным наружным кольцом. При монтаже запрессовочное усилие следует прикладывать строго к монтируемому кольцу (внутреннему или наружному), категорически избегая передачи усилий через ролики.
- Смазка
- Открытая конструкция серии SL01 оснащена кольцевой канавкой и отверстиями для смазки на наружном кольце. При умеренных скоростях используется пластичная смазка, а при высоких нагрузках или скоростях рекомендуются жидкие масла (циркуляционная смазка или масляная ванна).
- Эксплуатация
- Подшипник осуществляет жесткую двухстороннюю осевую фиксацию вала. Рабочий температурный диапазон стандартного исполнения составляет от -30 °C до +120 °C; при работе в условиях повышенных температур необходимо выбирать исполнение с увеличенным зазором C3 или C4.
Аналоги по каталогам производителей
- INASL014912-A
- KOYODC4912AVW
- NTNSL01-4912
- SKFNNC 4912 CV
- ZVLNNC4912V
