ZKLN4090 2RSP5
Подшипник шариковый радиально-упорный ZKLN4090 2RSP5 ARP
Идентификация
- Обозначение (ISO)
- ZKLN4090 2RSP5
- Обозначение (ГОСТ)
- ZKLN 4090 2RS
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- ZKLN4090
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 79 кН
- Макс. обороты (смазка)
- 3 500 об/мин
- Масса
- 0.95 кг
- Класс точности
- P5
- Зазор
- C1
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -30°C до +120°C

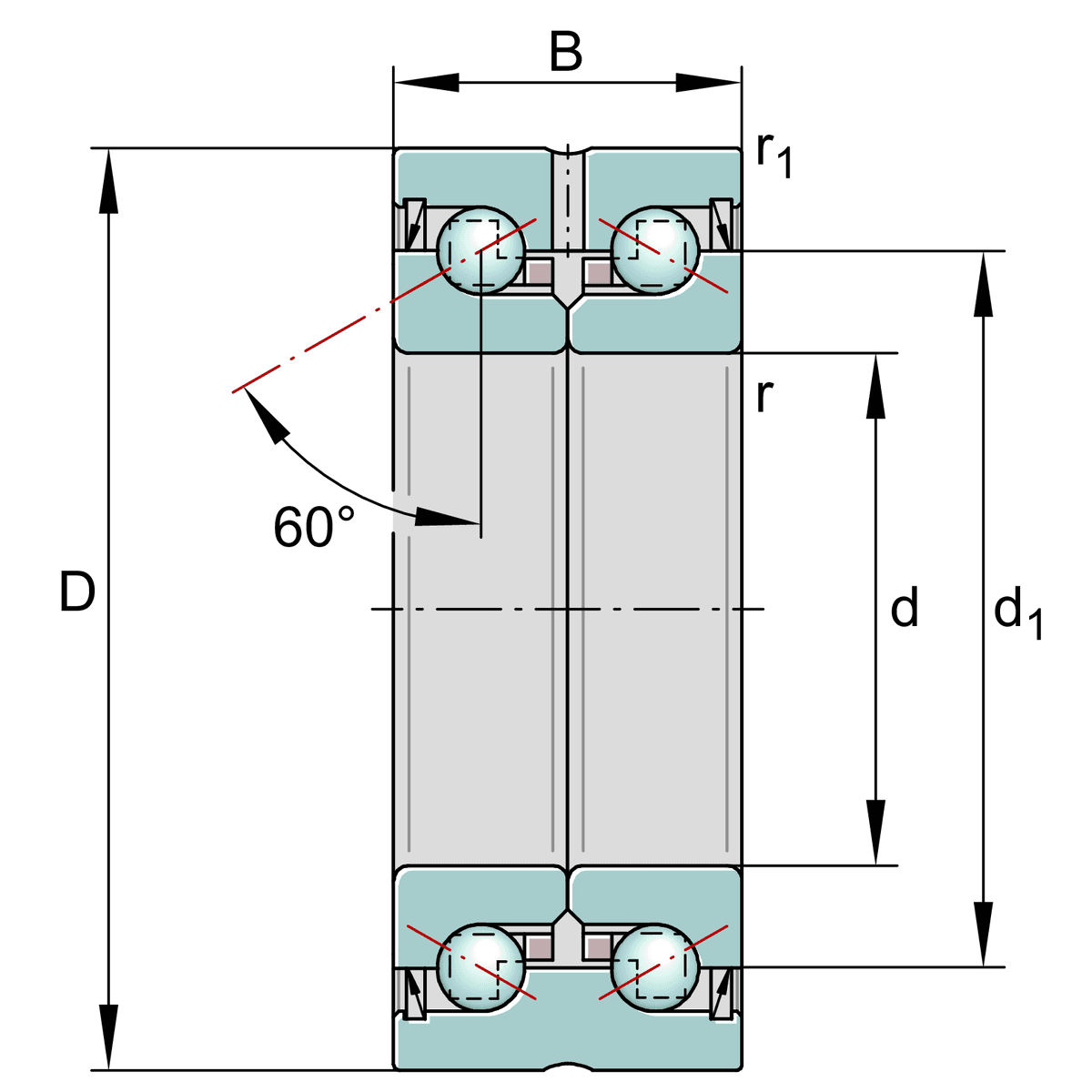

- Внутренний диаметр (d)
- 40 мм
- Наружный диаметр (D)
- 90 мм
- Ширина (B)
- 46 мм
Описание
ZKLN40902RSP5 — прецизионный двухрядный радиально-упорный шариковый подшипник двустороннего действия с углом контакта 60°, специально разработанный для опор шарико-винтовых передач (ШВП) металлообрабатывающих станков с ЧПУ и систем линейного перемещения. Конструкция оснащена разъемным внутренним кольцом, жестким массивным наружным кольцом, полиамидным сепаратором и контактными резиновыми уплотнениями (2RS) с обеих сторон. Изготавливается по классу точности P5 (ISO 5), способен воспринимать значительные осевые нагрузки в обоих направлениях и комбинированные радиальные нагрузки, обеспечивая высокую жесткость и точность позиционирования.
Вопросы и ответы по серии ZKLN4090
В чём различие исполнений 2RS, 2Z и 2AP в серии ZKLN4090?
Суффикс 2RS обозначает контактные уплотнения из резины с обеих сторон для защиты от пыли и влаги, а 2Z указывает на защитные металлические шайбы для более высоких скоростей. Исполнение 2AP представляет собой дуплексную подобранную пару подшипников для повышения жесткости и несущей способности. Выбор конкретного варианта зависит от требуемой рабочей скорости и степени загрязненности рабочей среды.
Существует ли прямой аналог подшипника ZKLN4090 по ГОСТ или ISO?
Обозначение ZKLN4090 — это международная маркировка Schaeffler (INA) для двусторонних упорно-радиальных шарикоподшипников опоры ШВП размером 40x90x46 мм. Прямого единого номера по ГОСТ для данного узла нет, так как это специализированная конструкция с углом контакта 60 градусов. Для замены используют оригиналы INA/FAG или аналогичные подшипники прецизионных серий других мировых брендов.
Как определить точность и зазор у подшипников ZKLN4090?
Подшипники ZKLN4090 выпускаются по прецизионным классам точности P5 или P4 (ABEC 7) для обеспечения высокого качества обработки на станках. Рабочий преднатяг создается автоматически при монтаже за счет затяжки полуколец внутреннего кольца прецизионной гайкой. Дополнительная регулировка зазора не требуется, так как зазор и преднатяг настроены изготовителем.
Где применяется серия подшипников ZKLN4090?
Подшипники ZKLN4090 преимущественно применяются в качестве опор шарико-винтовых передач (ШВП) металлорежущих станков с ЧПУ. Они также широко используются в высокоточных приводах подач, робототехнике и поворедно-позиционирующих столах. Их конструкция с углом контакта 60° рассчитана на восприятие значительных осевых нагрузок в обоих направлениях.
В чём главное отличие серии ZKLN4090 от серии ZKLF4090?
Подшипники ZKLN предназначены для установки внутрь расточки корпуса без использования внешнего фланца. В отличие от них, серия ZKLF оснащается фланцем с отверстиями под винты для прикручивания непосредственно к плоскости корпуса. По внутреннему устройству, размерам качения и воспринимаемым нагрузкам обе серии идентичны.
Монтаж и эксплуатация

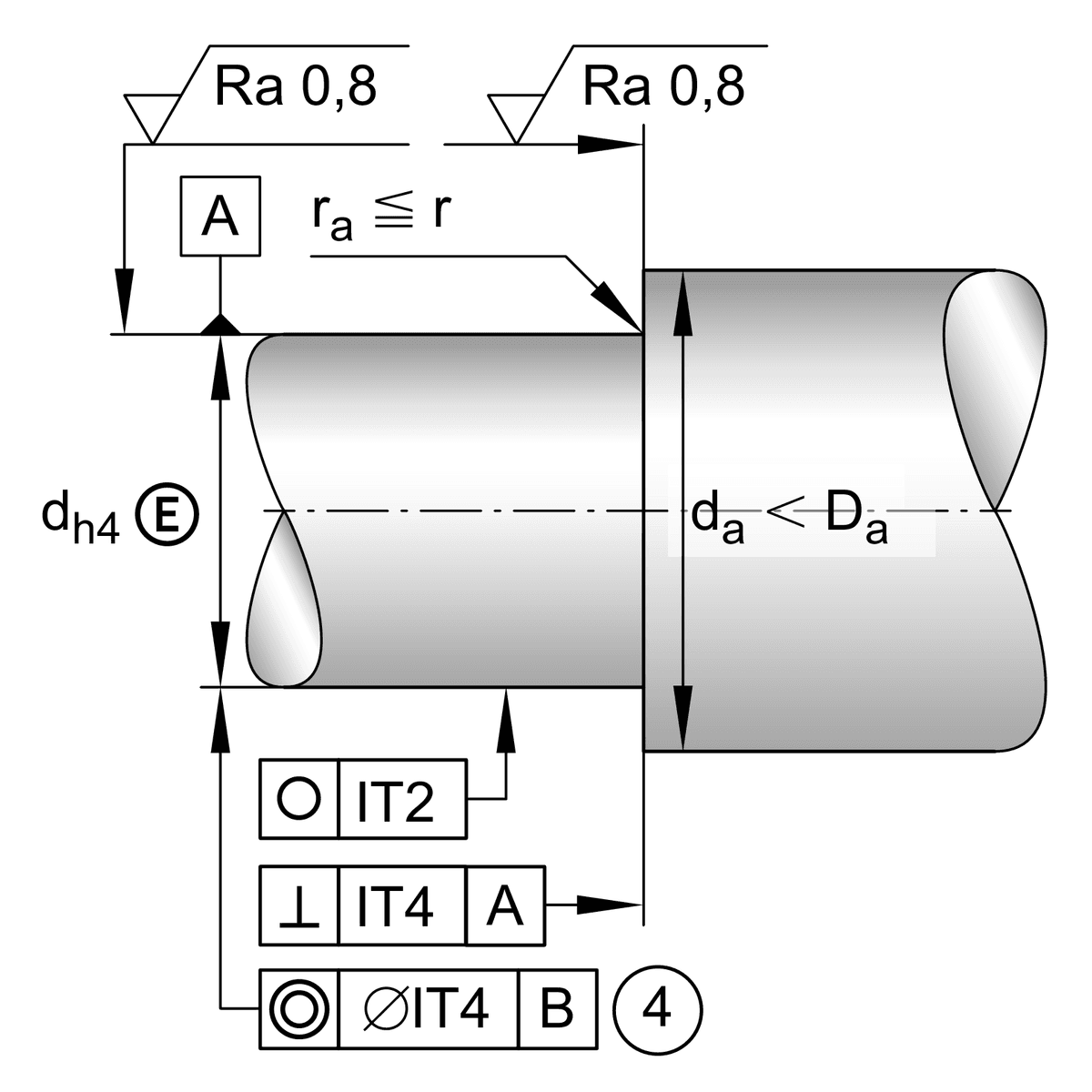

- Посадка на вал
- h4 (допускается h6)

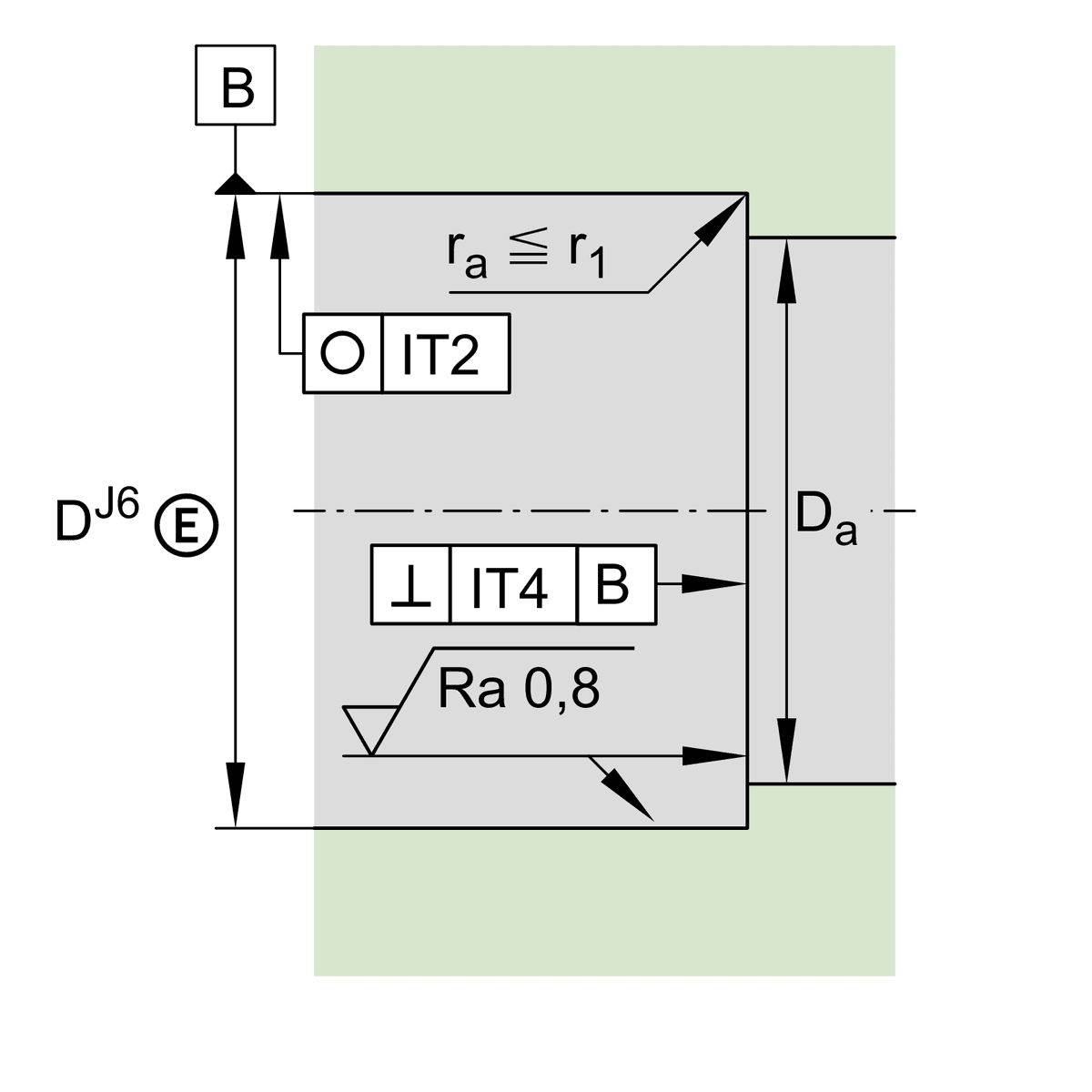

- Посадка в корпус
- J6 (допускается H7)
- Монтаж
- Подшипники серии ZKLN являются самоудерживающимися узлами, их разделенные внутренние кольца нельзя разъединять при монтаже. Фиксация на валу производится с помощью прецизионной гайки (например, INA AM40 или ZMA40) с регламентированным моментом затяжки 110 Н·м. Для устранения эффекта осадки рекомендуется сначала затянуть гайку двойным моментом (220 Н·м), ослабить её, и затем затянуть до номинального значения.
- Смазка
- Подшипники с уплотнениями 2RS заправлены пластичной смазкой на весь срок службы. При необходимости повторного смазывания на наружном кольце предусмотрены смазочная канавка и отверстия. Рекомендуется использовать специальные консистентные смазки для прецизионных шпиндельных узлов и ШВП.
- Эксплуатация
- Обеспечивают высокую осевую жесткость и воспринимают двухсторонние осевые нагрузки благодаря углу контакта 60°. Диапазон рабочих температур составляет от -30 °C до +120 °C. Предельная частота вращения при пластичной смазке составляет 3500 об/мин, осевое торцовое биение не превышает 2,5 мкм.
Аналоги по каталогам производителей
- Consolidated BearingZKLN-4090-2RS
- FAGZKLN4090-2RS
- HIWINZKLN4090.2RS-XL
- INA / SchaefflerZKLN4090-2RS-XL
