ZKLN2557 2RSP5

Обозначение 2RS указывает на двустороннее контактное резиновое уплотнение, а 2Z — на щелевые защитные шайбы из листовой стали. Суффикс PE (Precision Economy) обозначает вариант с расширенными допусками диаметра и биения класса P5 для менее требовательных узлов. Обозначение 2AP указывает на сдвоенный дуплексный комплект из двух выверенных подшипников общим размером 25х57х56 мм.

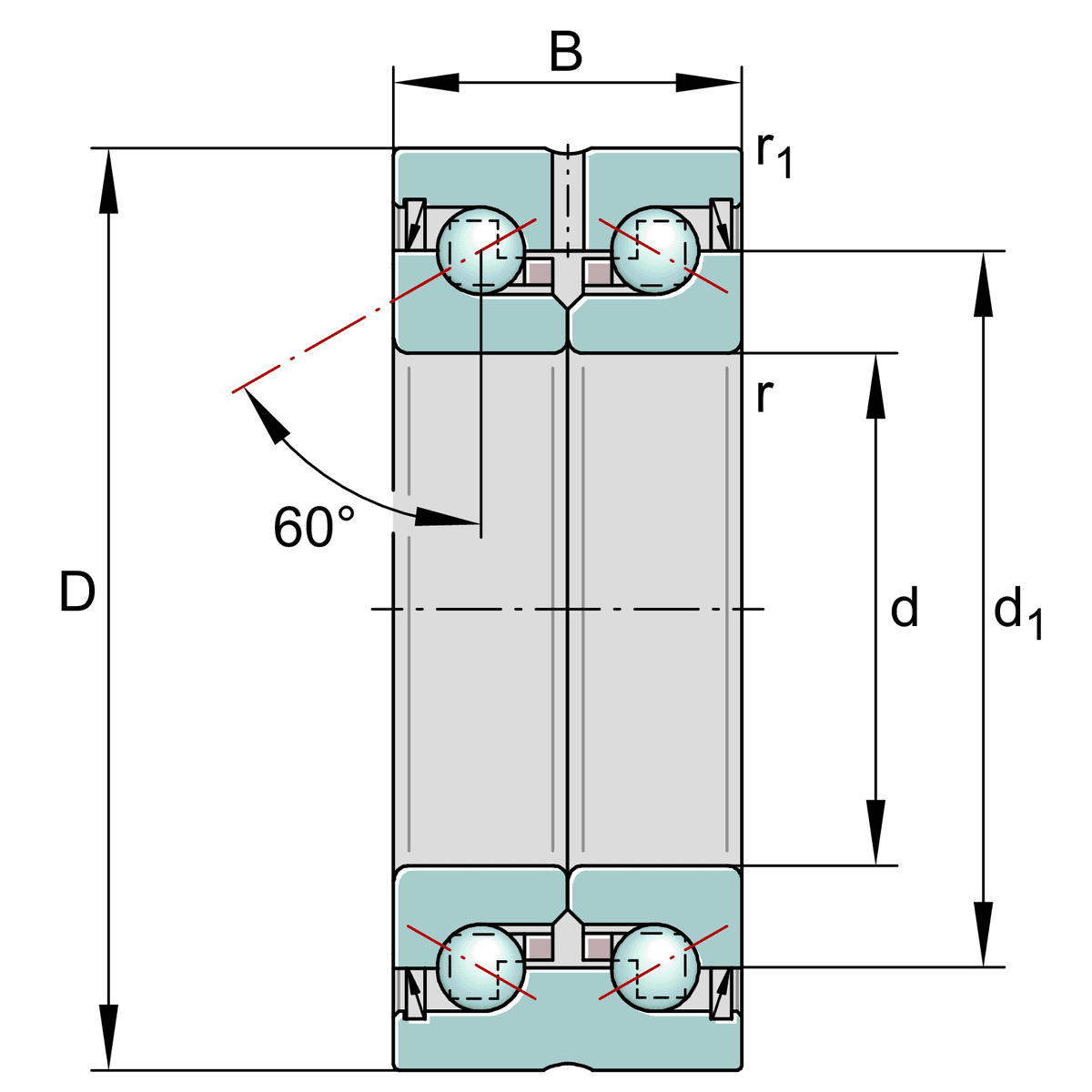

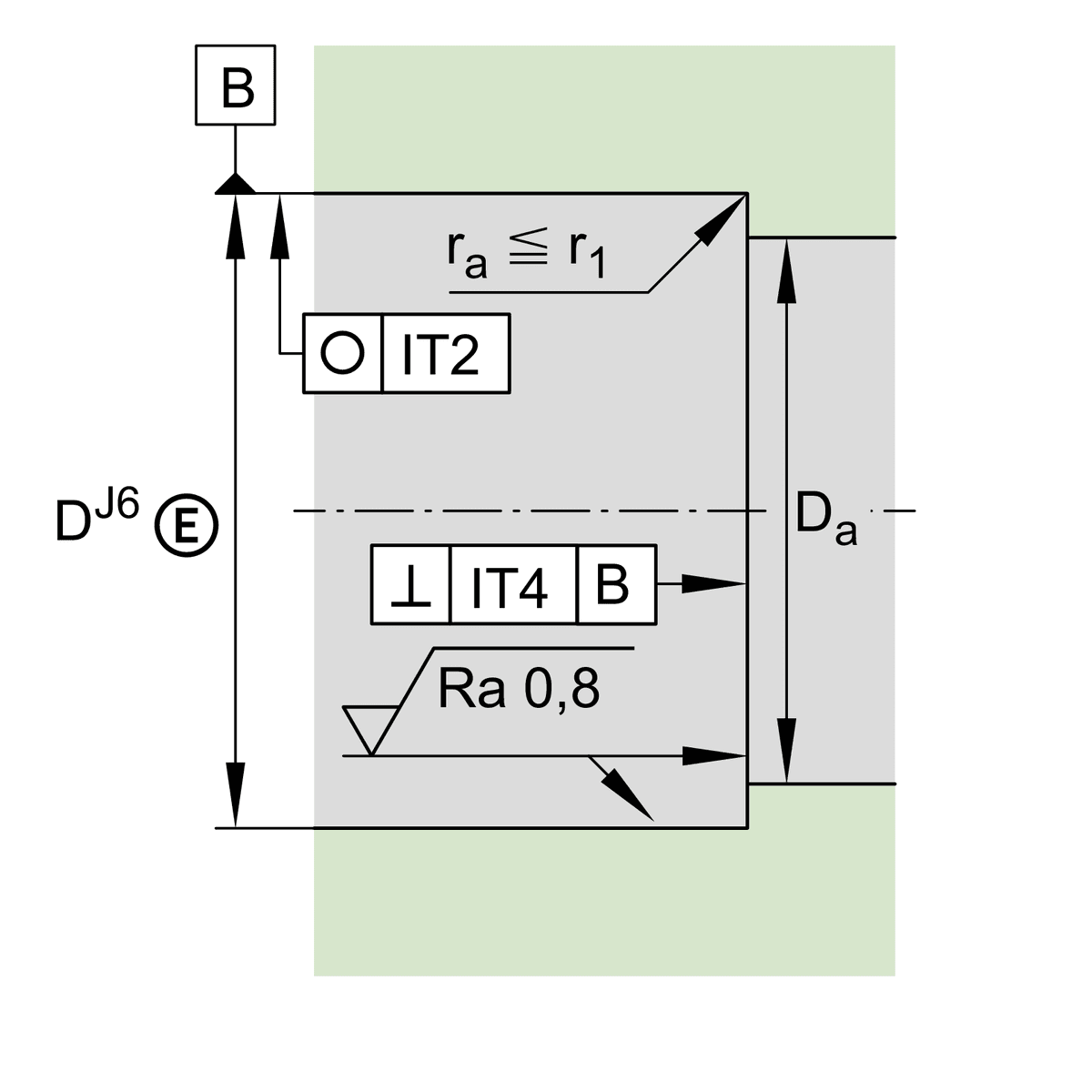

Подшипники серии ZKLN монтируются в гладкое цилиндрическое отверстие корпуса и фиксируются прижимной крышкой или фланцем. В отличие от них, серия ZKLF оснащена фланцем с крепежными отверстиями на наружном кольце и прикручивается непосредственно к торцу корпуса винтами. Оба типа имеют внутренний угол контакта 60° и предназначены для опор ШВП.

Прямого полного аналога по ГОСТ со встроенным разъемным внутренним кольцом и углом контакта 60° не выпускается. Размеры 25х57х28 мм изготавливаются по международным стандартам ISO 492 и DIN 620 для опор винтовых передач. При замене используются аналогичные импортные прецизионные подшипники (класс точности P5 или P4).

Для высокоточных осей приводов подач станков с ЧПУ рекомендуется выбирать прецизионные варианты ZKLN2557-2RS или сдвоенные пары 2AP. Если узел не требует предельной точности позиционирования, экономически целесообразно выбрать версию ZKLN2557-2RS-PE. Наличие уплотнений 2RS обеспечивает надежную защиту от попадания стружки и СОЖ.

Подшипники поставляются с фабрично отрегулированным внутренним преднатягом. Осевой преднатяг создается автоматически при затяжке двух половинок разъемного внутреннего кольца прецизионной гайкой с регламентированным моментом затяжки (около 25 Н·м для гайки M25). Дополнительная ручная регулировка зазора при монтаже не требуется.
