ZKLN2052 2RSP5
Подшипник шариковый радиально-упорный ZKLN2052 2RSP5 ARP
Идентификация
- Обозначение (ISO)
- ZKLN2052 2RSP5
- Обозначение (ГОСТ)
- ZKLN 2052 2RS
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- ZKLN2052
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 26 кН
- Макс. обороты (смазка)
- 6 600 об/мин
- Масса
- 0.31 кг
- Класс точности
- P5
- Зазор
- Преднатяг (без зазора)
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Рабочая температура
- от -30°C до +120°C

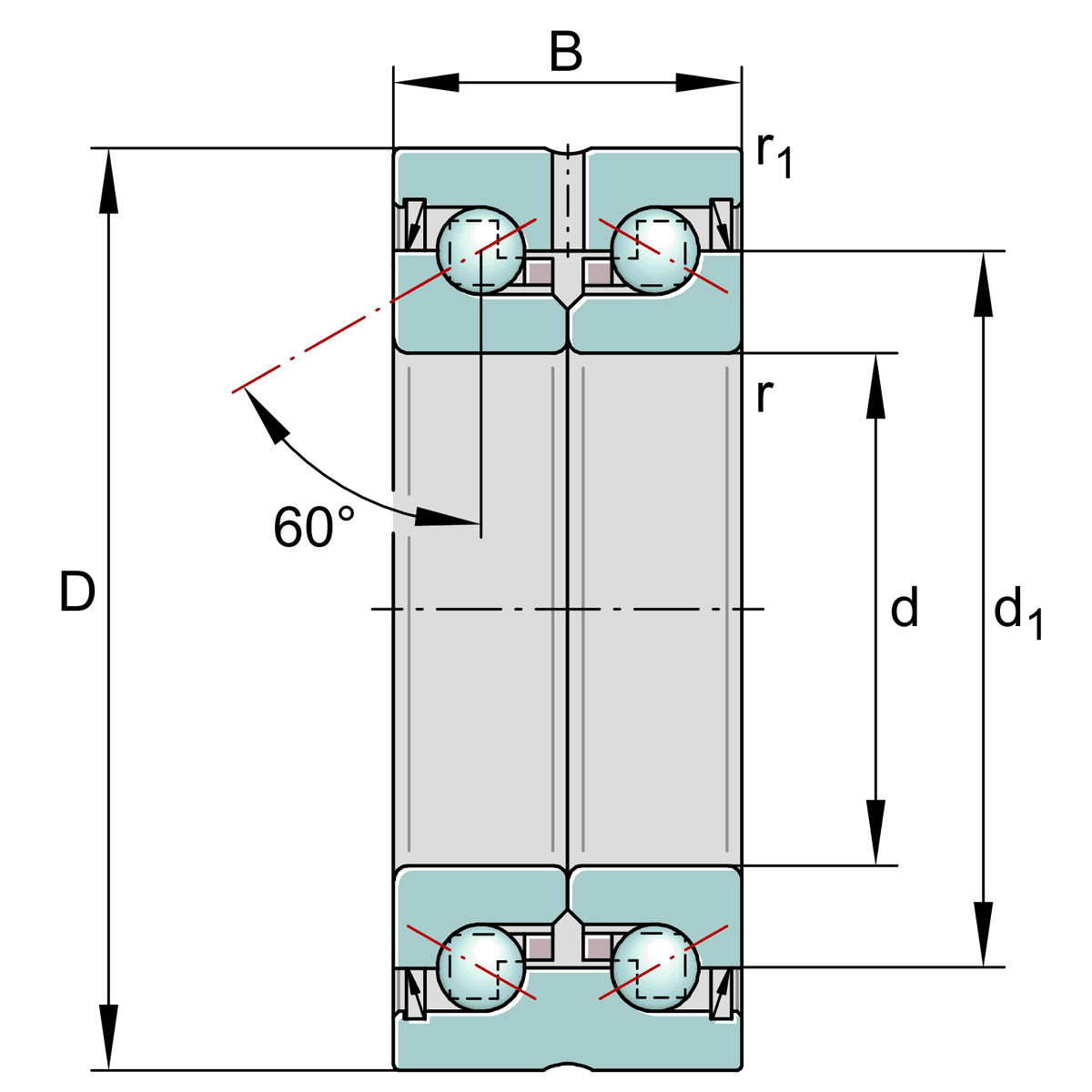

- Внутренний диаметр (d)
- 20 мм
- Наружный диаметр (D)
- 52 мм
- Ширина (B)
- 56 мм
Описание
ZKLN20522RSP5 (бренд ARP) — прецизионный двухрядный упорно-радиальный шариковый подшипник с углом контакта 60°, предназначенный для восприятия высоких двусторонних осевых и радиальных нагрузок в узлах шарико-винтовых передач (ШВП). Подшипник оснащен уплотнениями контактного типа 2RS с обеих сторон и стеклонаполненным полиамидным сепаратором. Класс точности P5 обеспечивает высокую точность вращения и высокую жесткость при эксплуатации в приводах подач металлорежущих станков с ЧПУ и робототехнике.
Вопросы и ответы по серии ZKLN2052
Чем отличаются исполнения подшипников серии ZKLN2052 по типу уплотнений и суффиксам?
Исполнения с суффиксом 2RS оснащены контактными резиновыми уплотнениями с обеих сторон для защиты от пыли и СОЖ, а варианты 2Z имеют бесконтактные металлические защитные шайбы для работы с меньшим трением. Суффикс PE (например, ZKLN2052-2RS-PE) указывает на модификацию с расширенными допусками для менее требовательных узлов, XL — на стандартную обновленную серию Schaeffler, а P5 обозначает прецизионный класс точности.
Существует ли прямой аналог подшипника ZKLN2052 по ГОСТ?
Прямого стандартного аналога по ГОСТ для этой серии нет, так как ZKLN2052 является специализированным двухрядным упорно-радиальным шарикоподшипником с углом контакта 60° и разрезным внутренним кольцом. В международных системах обозначений аналогичные подшипниковые узлы также могут маркироваться как BEAS020052 или BEAS20/52.
Как выбрать подходящую модификацию ZKLN2052 для конкретного оборудования?
Для прецизионных приводов ШВП в станках с ЧПУ рекомендуется выбирать стандартное исполнение ZKLN2052-2RS-XL (класс P5) с минимальным осевым биением до 2 мкм. Для общепромышленного оборудования со сниженными требованиями к точности позиционирования подходит более экономичное исполнение ZKLN2052-2RS-PE.
В каких механизмах и узлах применяются подшипники ZKLN2052?
Основной областью применения подшипников ZKLN2052 являются опорные узлы шарико-винтовых передач (ШВП) в металлообрабатывающих станках, координатно-измерительных машинах и высокоточных линейных приводах. Конструкция с 60-градусным углом контакта позволяет воспринимать значительные осевые нагрузки в обоих направлениях и обеспечивает высокий преднатяг.
В чем заключается главное отличие между сериями ZKLN и ZKLF?
Подшипники серии ZKLF снабжены фланцем на наружном кольце с отверстиями под крепежные винты для прикручивания непосредственно к плоскости корпуса. Подшипники серии ZKLN выполнены без фланца и монтируются традиционной посадкой в гладкое расточенное отверстие корпуса.
Монтаж и эксплуатация

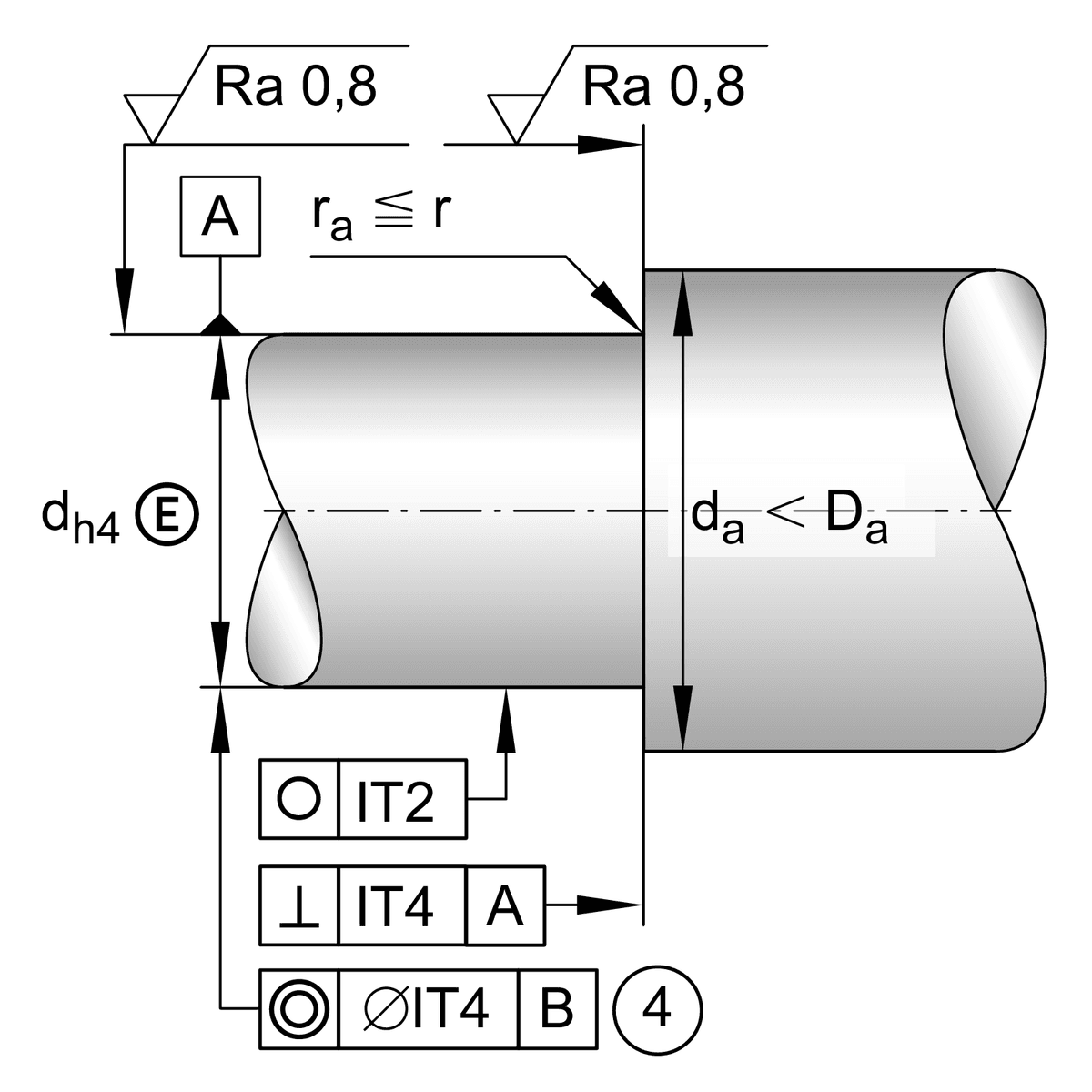

- Посадка на вал
- h6

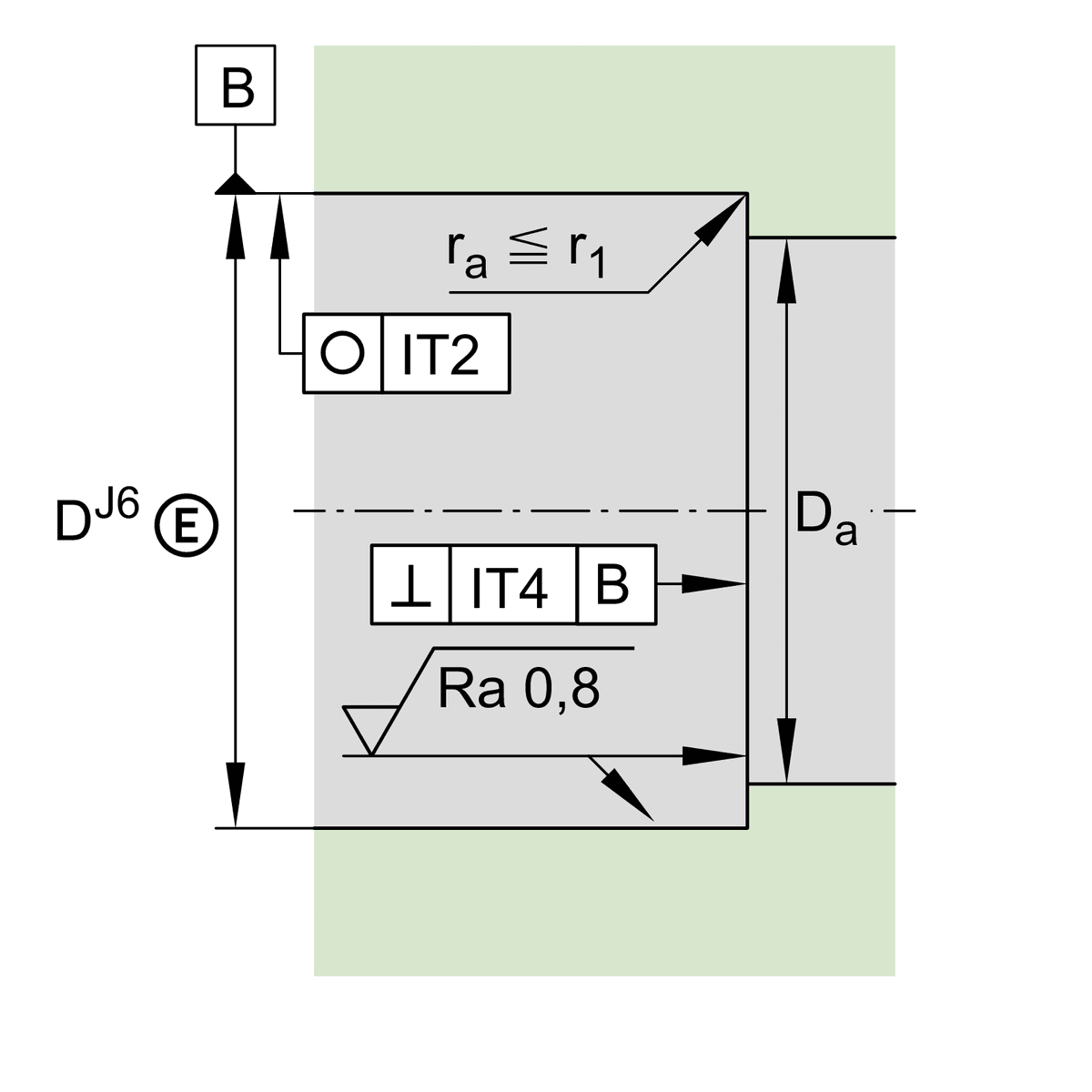

- Посадка в корпус
- H7 (при повышенной точности — H6)
- Монтаж
- Разрезное внутреннее кольцо требует осевой затяжки высокоточной стопорной гайкой (например, INA ZM20 или AM20) с моментом 18 Н·м для создания нормативного преднатяга (около 8,25 кН). Монтажное усилие необходимо прикладывать исключительно к монтируемому кольцу, не допуская передачи нагрузки через тела качения или уплотнения; разъединять половинки внутреннего кольца запрещено.
- Смазка
- Подшипники поставляются с заложенной на заводе пластичной смазкой на весь срок службы для температурного диапазона от -30 °C до +120 °C. Повторное смазывание при необходимости осуществляется через кольцевую канавку и смазочные отверстия на наружном кольце.
- Эксплуатация
- Благодаря углу контакта 60° подшипник воспринимает высокие двухсторонние осевые нагрузки и имеет осевую жесткость около 650 Н/мкм. Соблюдение рекомендованного момента затяжки зажимной гайки критично для предотвращения осевого люфта и исключения перегрева подшипника при максимальных частотах вращения.
Аналоги по каталогам производителей
- FafnirMMN520BS52PPDM
- IBCBSD 20M52
- INAZKLN2052-2RS-PE
- INAZKLN2052-2RS-XL
- SKFBEAS020052-2RS
- SKFBEAS020052-2RS/PE
