ZKLN1545 2RSP5
Подшипник шариковый радиально-упорный ZKLN1545 2RSP5 ARP
Идентификация
- Обозначение (ISO)
- ZKLN1545 2RSP5
- Обозначение (ГОСТ)
- ZKLN 1545 2RS
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- ZKLN1545
- Рядность
- двухрядный
- Материал
- Сталь
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 18 кН
- Статич. грузоподъемность (C₀)
- 28.5 кН
- Макс. обороты (смазка)
- 8 200 об/мин
- Масса
- 0.219 кг
- Класс точности
- P5
- Уплотнение
- 2RS (двустороннее контактное резиновое уплотнение)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -30°C до +120°C
- Внутренний диаметр (d)
- 15 мм
- Наружный диаметр (D)
- 45 мм
- Ширина (B)
- 25 мм
Описание

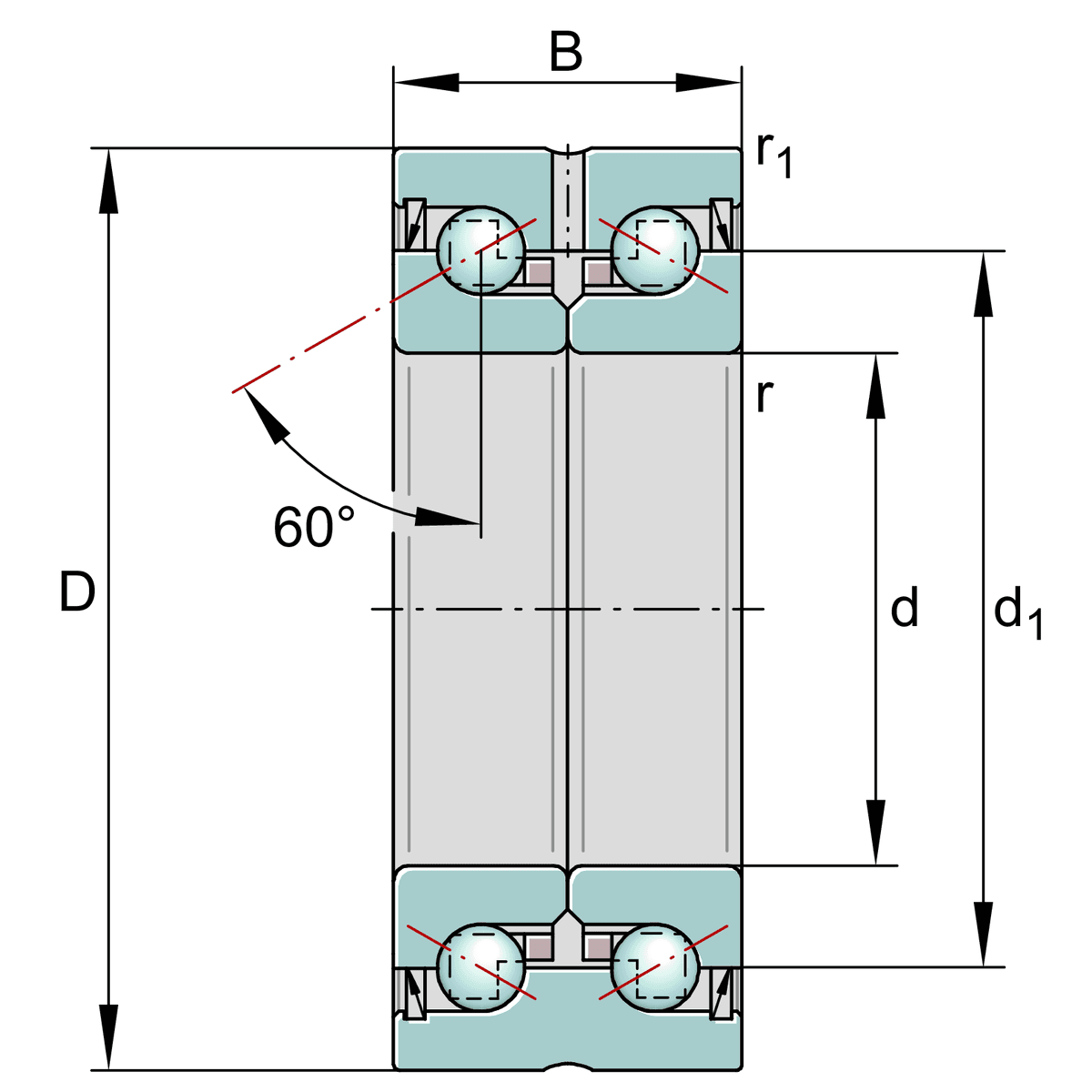

Подшипник ZKLN15452RSP5 (ZKLN1545 2RS P5) представляет собой двухрядный прецизионный радиально-упорный шариковый подшипник с углом контакта 60°. Конструкция с массивным наружным и расщепленным внутренним кольцом разработана специально для восприятия высоких осевых нагрузок в обоих направлениях и радиальных нагрузок. Модель снабжена двусторонними контактными эластомерными уплотнениями (2RS) и полиамидным сепаратором, выполнена по прецизионному классу точности P5 (ISO 5 / ABEC 5) с заложенным заводским преднатягом. Основное применение — опоры шарико-винтовых передач (ШВП) в станках с ЧПУ и приводах автоматизации, а также узлы сельхозтехники (в частности, рулонные пресс-подборщики Lely Welger RP 235 под OE-номером 0922.28.10.00).
Вопросы и ответы по серии ZKLN1545
Чем отличаются исполнения ZKLN1545 с суффиксами 2RS, 2Z, PE и XL?
Обозначение 2RS указывает на контактные резиновые уплотнения с обеих сторон для защиты от грязи и влаги, а 2Z — на бесконтактные металлические защитные шайбы для более высоких скоростей. Суффикс XL (X-life) означает повышенную динамическую грузоподъемность и увеличенный ресурс, а PE — исполнение с расширенными допусками по классу точности P5.
Для каких узлов предназначен подшипник ZKLN1545?
Подшипники серии ZKLN1545 — это двунаправленные двухрядные упорно-радиальные шарикоподшипники с углом контакта 60°, специально спроектированные для опор шарико-винтовых передач (ШВП). Они воспринимают высокие осевые нагрузки в обоих направлениях и комбинированные радиальные нагрузки при высокой жесткости подшипникового узла.
Есть ли у серии ZKLN1545 прямые аналоги по ГОСТ и ISO?
В номенклатуре ГОСТ прямой аналогичный конструктивный номер для двунаправленного подшипника ШВП типа ZKLN1545 отсутствует. По международным стандартам ведущие производители выпускают прямые аналоги под обозначениями BSN1545 (NSK), BSB 015045 (SKF) и другими сериями двурядных упорно-радиальных подшипников для винтовых приводов с габаритами 15x45x25 мм.
Как регулируется преднатяг подшипника ZKLN1545 при установке?
Подшипники серии ZKLN изготавливаются с отрегулированным на заводе преднатягом за счет согласованной геометрии колец. При монтаже преднатяг фиксируется путем затяжки внутренних колец прецизионной гайкой (например, INA ZM15 или AM15) с регламентированным моментом 10 Нм.
Чем подшипник ZKLN1545 отличается от серии ZKLF1560?
Модель ZKLN1545 не имеет фланца на наружном кольце и монтируется запрессовкой в расточенное отверстие корпуса с фиксацией торцевой крышкой. Серия ZKLF1560 снабжена фланцем с отверстиями под болты, что позволяет крепить ее непосредственно к плоскому торцу корпуса.
Монтаж и эксплуатация

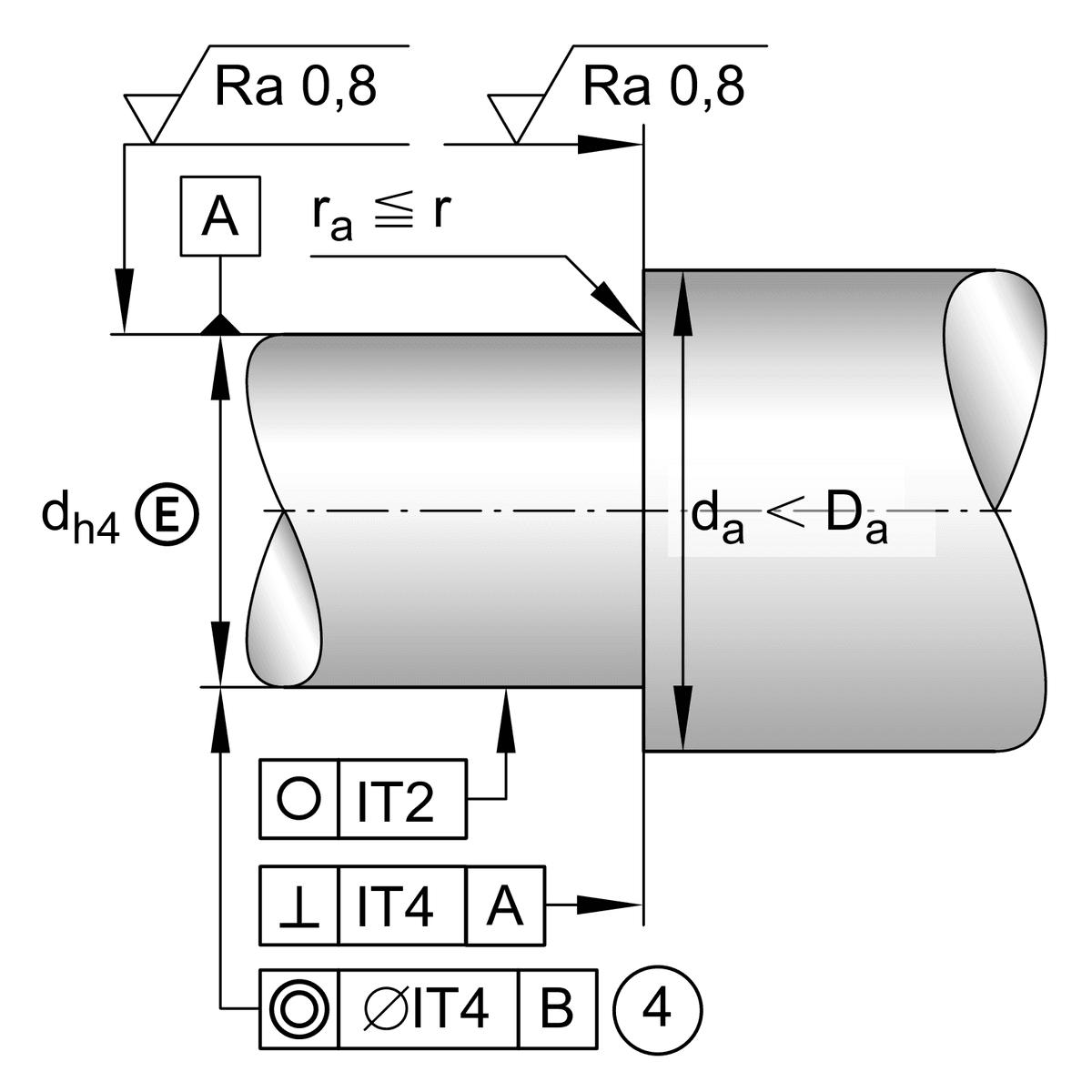

- Посадка на вал
- h6 (для прецизионных приводов допускается j5/h5)

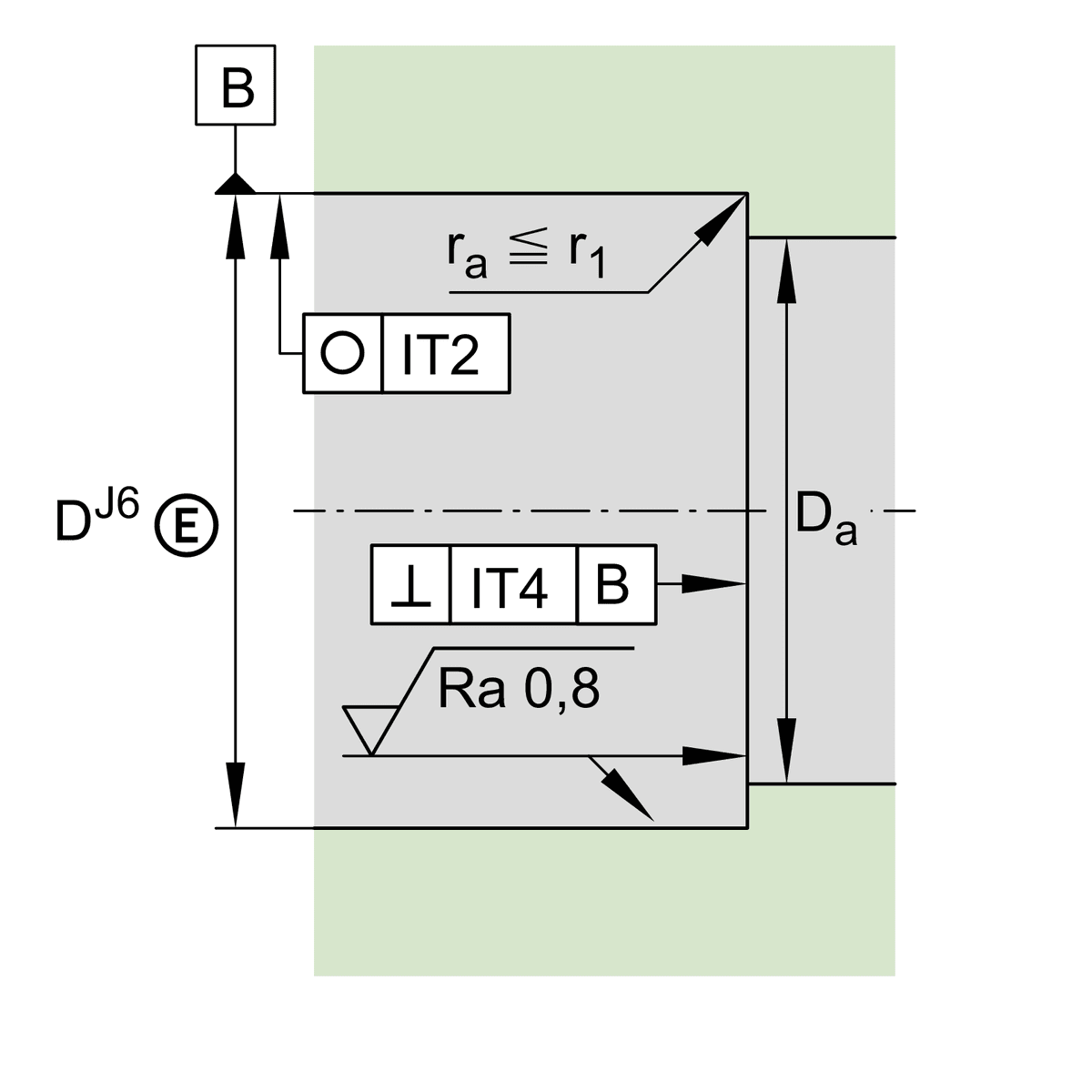

- Посадка в корпус
- H7 (для высокоточных узлов допускается H6/J6)
- Монтаж
- Подшипник имеет разрезное внутреннее кольцо и монолитное наружное кольцо. Наружное кольцо фиксируется в корпусе прижимной крышкой или фланцем, а внутренние кольца стягиваются прецизионной гайкой (например, INA ZM15 или AM15) с рекомендованным моментом затяжки 10 Нм. Это обеспечивает необходимое осевое усилие фиксации (~5,5 кН) и рабочий преднатяг.
- Смазка
- Подшипники ZKLN1545 поставляются заправленными пластичной смазкой на весь срок службы для большинства стандартных применений (диапазон температур от -30 °C до +120 °C). Для условий с повышенными нагрузками на наружном кольце предусмотрены смазочная канавка и отверстия для повторной подачи смазки.
- Эксплуатация
- Угол контакта 60° обеспечивает высокую осевую жесткость (около 400 Н/мкм) и устойчивость к опрокидывающим моментам. Предельная частота вращения при пластичной смазке составляет 8200 об/мин для уплотнений 2RS и 10800 об/мин для защитных шайб 2Z. Из-за высокой жесткости узла подшипник крайне чувствителен к угловым перекосам вала относительно корпуса.
Аналоги по каталогам производителей
- INA / SchaefflerZKLN1545-2RS-PE
- INA / SchaefflerZKLN1545-2RS-XL
- SKFBEAS015045-2RS
- SNFA / SKFBEAS15/45C 7 P60
