ZKLN1034 2RSP5

Обозначение 2RS указывает на контактные губчатые уплотнения с обеих сторон, обеспечивающие максимальную защиту от пыли и влаги. Исполнение 2Z оснащено бесконтактными щелевыми уплотнениями, предназначенными для более высоких скоростей вращения с минимальным трением. Суффикс PE (или класс точности P5) обозначает версию с расширенными допусками внешнего диаметра и осевого биения, что снижает требования к точности обработки сопрягаемых деталей.

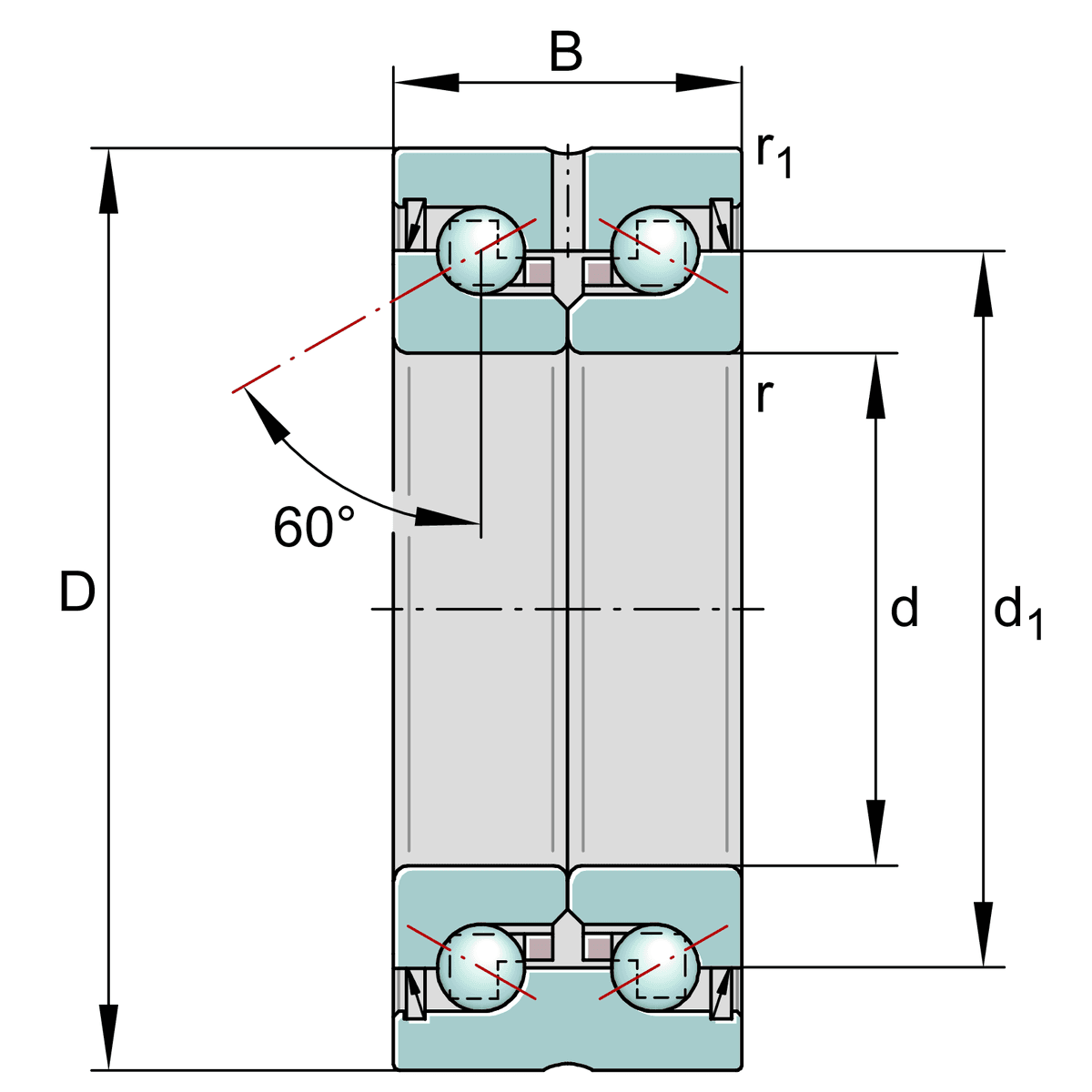

Прямого точного аналога подшипника ZKLN1034 в системе ГОСТ нет, так как это специализированный двухрядный упорно-радиальный подшипник с углом контакта 60° для опор ШВП. По функционалу в ГОСТ ему могут соответствовать только сдвоенные (дуплексированные) радиально-упорные подшипники высокой точности. Для замены рекомендуется использовать оригиналы INA/Schaeffler или качественные импортные аналоги.

Подшипники ZKLN1034 разрабатываются главным образом для опор шарико-винтовых передач (ШВП) в металлообрабатывающих станках с ЧПУ и точных линейных приводах. Также они широко используются в поворотном оборудовании, робототехнике и измерительных системах. Они обеспечивают высокую осевую жесткость и высокую точность позиционирования вала.

Основное различие заключается в конструкции наружного кольца и способе монтажа. Подшипники серии ZKLF имеют фланец с отверстиями на наружном кольце и приворачиваются напрямую к плоскости корпуса болтами. Серия ZKLN выполняется без фланца и крепежных отверстий, поэтому монтируется непосредственно внутрь расточки корпуса и фиксируется крышкой.

Для работы в условиях высокой загрязненности пылью и СОЖ выбирают исполнение 2RS с контактными резиновыми уплотнениями. Если приоритетом являются предельные обороты привода и минимальное тепловыделение, рекомендуется выбиравать вариант 2Z. При стандартных требованиях к точности узла и ограниченном бюджете выбирают вариант 2RS-PE.
