ZKLN0619 2ZР5
Подшипник шариковый радиально-упорный ZKLN0619 2ZР5 ARP
Идентификация
- Обозначение (ISO)
- ZKLN0619 2ZР5
- Обозначение (ГОСТ)
- ZKLN 0619 2Z
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- ZKLN0619
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 5 кН
- Статич. грузоподъемность (C₀)
- 5.7 кН
- Макс. обороты (смазка)
- 22 800 об/мин
- Масса
- 0.018 кг
- Класс точности
- P5
- Зазор
- C1
- Уплотнение
- ZZ (двусторонние металлические защитные шайбы)
- Смазка
- Пластичная смазка (стандартная)
- Рабочая температура
- от -30°C до +120°C

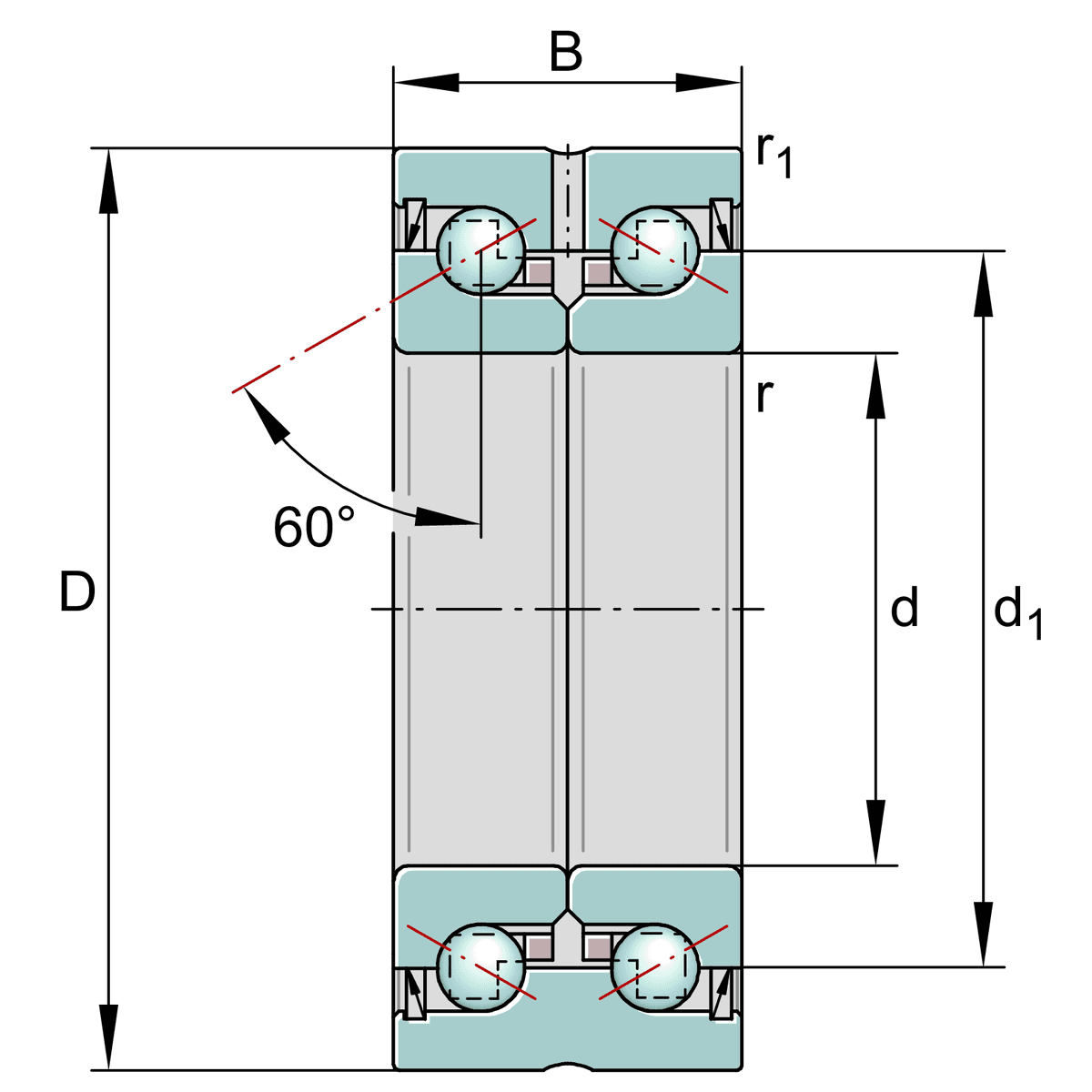

- Внутренний диаметр (d)
- 6 мм
- Наружный диаметр (D)
- 19 мм
- Ширина (B)
- 12 мм
Описание
Прецизионный двунаправленный упорно-радиальный шариковый подшипник ZKLN06192ZР5 (ZKLN0619-2Z P5) с углом контакта 60°. Подшипник специально спроектирован для жестких, беззазорных опор шарико-винтовых передач (ШВП), приводов подачи и прецизионных узлов автоматики. Оснащен защитными металлической шайбами с двух сторон (2Z), обладает повышенным классом точности P5 (ISO Class 5) и поставляется заправленным пластичной смазкой с определенным заводским преднатягом.
Вопросы и ответы по серии ZKLN0619
Чем отличаются исполнения 2Z и 2RS в серии ZKLN0619?
Исполнение 2Z оснащено бесконтактными защитными металло-щелевыми шайбами с обеих сторон, что обеспечивает минимальное трение и подходит для работы на высоких скоростях. Вариант 2RS оснащен контактными резиновыми уплотнениями, гарантирующими максимальную защиту от попадания пыли и влаги. Выбор зависит от условий применения: 2Z предпочтителен для высокооборотистых механизмов, а 2RS — для работы в загрязненной среде.
Есть ли у подшипников ZKLN0619 прямые аналоги по ГОСТ?
Прямого точного аналога в российской системе ГОСТ для серии ZKLN нет, так как это узкоспециализированные подшипники для опор шарико-винтовых передач (ШВП) с углом контакта 60° и разъемным внутренним кольцом. По международным стандартам ISO они относятся к двусторонним упорно-радиальным шарикоподшипникам высокой точности. В случае замены следует подбирать импортные аналоги ведущих производителей (INA, SKF, FAG, HQW) с типоразмером 6x19x12 мм.
Как отрегулировать преднатяг в подшипнике ZKLN0619 с разъемным внутренним кольцом?
Конструкция подшипника ZKLN0619 имеет разъемное внутреннее кольцо, благодаря чему преднатяг задается автоматически при сборке. Самостоятельно регулировать внутренний зазор не требуется — преднатяг формируется при осевом стягивании половинок внутреннего кольца прецизионной гайкой на валу. Для правильной работы достаточно затянуть стопорную гайку (например, INA ZM06) с регламентированным производителем моментом 1 Н·м.
Какое исполнение подшипника ZKLN0619 выбрать для привода ШВП?
Для высокоточных приводов ШВП и станков с ЧПУ выбирают прецизионные исполнения классов точности P5 или P4 (в маркировке INA это варианты 2Z-XL или 2RS-XL). Подшипники серии ZKLN выпускаются с фиксированным преднатягом для обеспечения максимальной осевой жесткости и точности позиционирования. Если к узлу не предъявляются прецизионные требования, допустимо использование модификации с суффиксом PE (ослабленные допуски).
В каких узлах и оборудовании применяется подшипник ZKLN0619?
Подшипники ZKLN0619 (размер 6х19х12 мм) спроектированы для применения в качестве опор винтовых передач малогабаритного оборудования. Их часто устанавливают в координатных столах, 3D-принтерах, компактных станках с ЧПУ, приводах промышленной автоматики и медицинских приборах. Благодаря углу контакта 60° они эффективно воспринимают высокие осевые нагрузки в обоих направлениях в сочетании с радиальными нагрузками.
Монтаж и эксплуатация

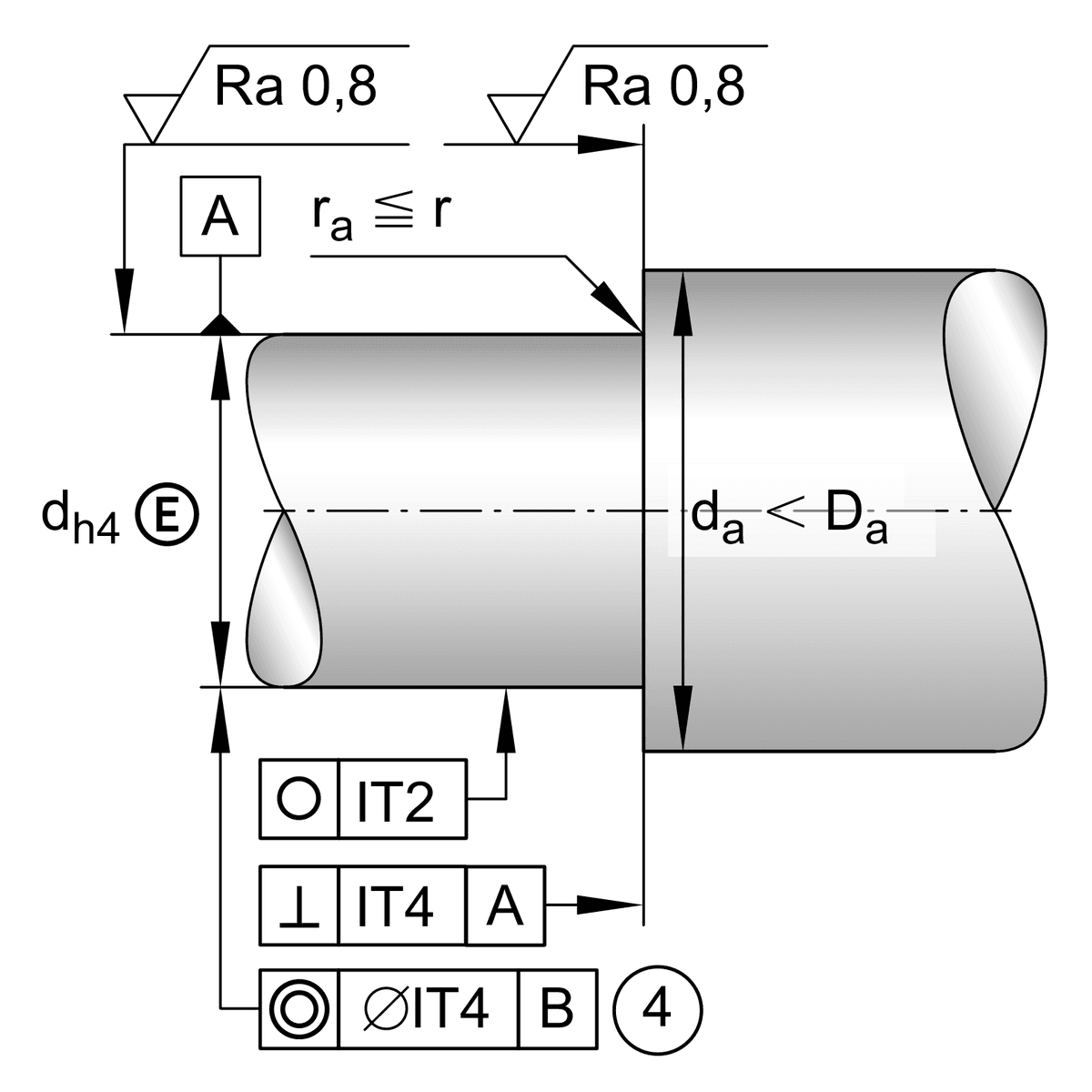

- Посадка на вал
- h6

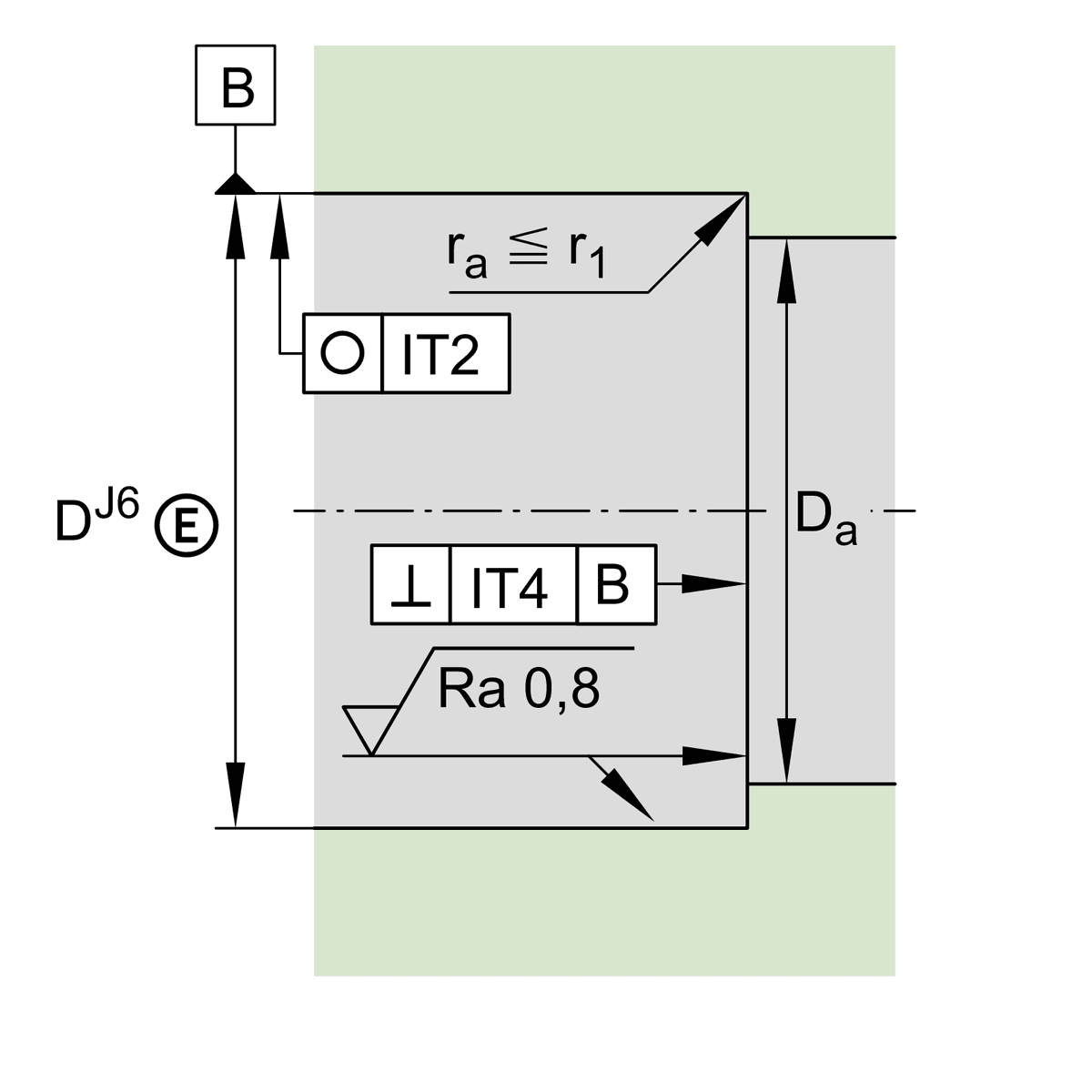

- Посадка в корпус
- H7
- Монтаж
- Монтаж выполняется с напрессовкой внутреннего кольца и его осевым зажатием прецизионной зажимной гайкой (например, INA ZM06) с моментом затяжки 1 Н·м для создания нормативного преднатяга. Наружное кольцо монтируется в расточку корпуса и фиксируется торцевой крышкой или фланцем. Категорически запрещается передавать монтажные усилия через тела качения.
- Смазка
- Подшипники поставляются заправленными пластичной литиевой смазкой (типа GA28) на весь срок службы. На наружном кольце предусмотрена смазочная канавка с отверстиями для возможности повторного смазывания при тяжелых условиях эксплуатации.
- Эксплуатация
- Угол контакта 60° обеспечивают высокую осевую жесткость (около 150 Н/мкм) и точность вращения. Диапазон рабочих температур составляет от -30 °C до +120 °C. Предельная частота вращения при пластичной смазке достигает 22 800 об/мин.
Аналоги по каталогам производителей
- BardenZKLN0619
- HQW PrecisionZKLN0619
- IBCZKLN0619-2Z
- INA / SchaefflerZKLN0619-2Z-XL
