ZKLN1747 2RS

Суффикс 2RS обозначает контактные резиновые уплотнения с обеих сторон для надежной защиты от грязи и СОЖ, а 2Z — бесконтактные щелевые уплотнения для работы на повышенных скоростях. Обозначение PE указывает на более доступное экономичное исполнение со сниженным классом точности по DIN 620 (класс P5). Маркировка XL (X-life) свидетельствует о повышенном ресурсе и геометрической точности производства Schaeffler/INA, а суффикс 2AP означает дуплексную сопряженную пару.

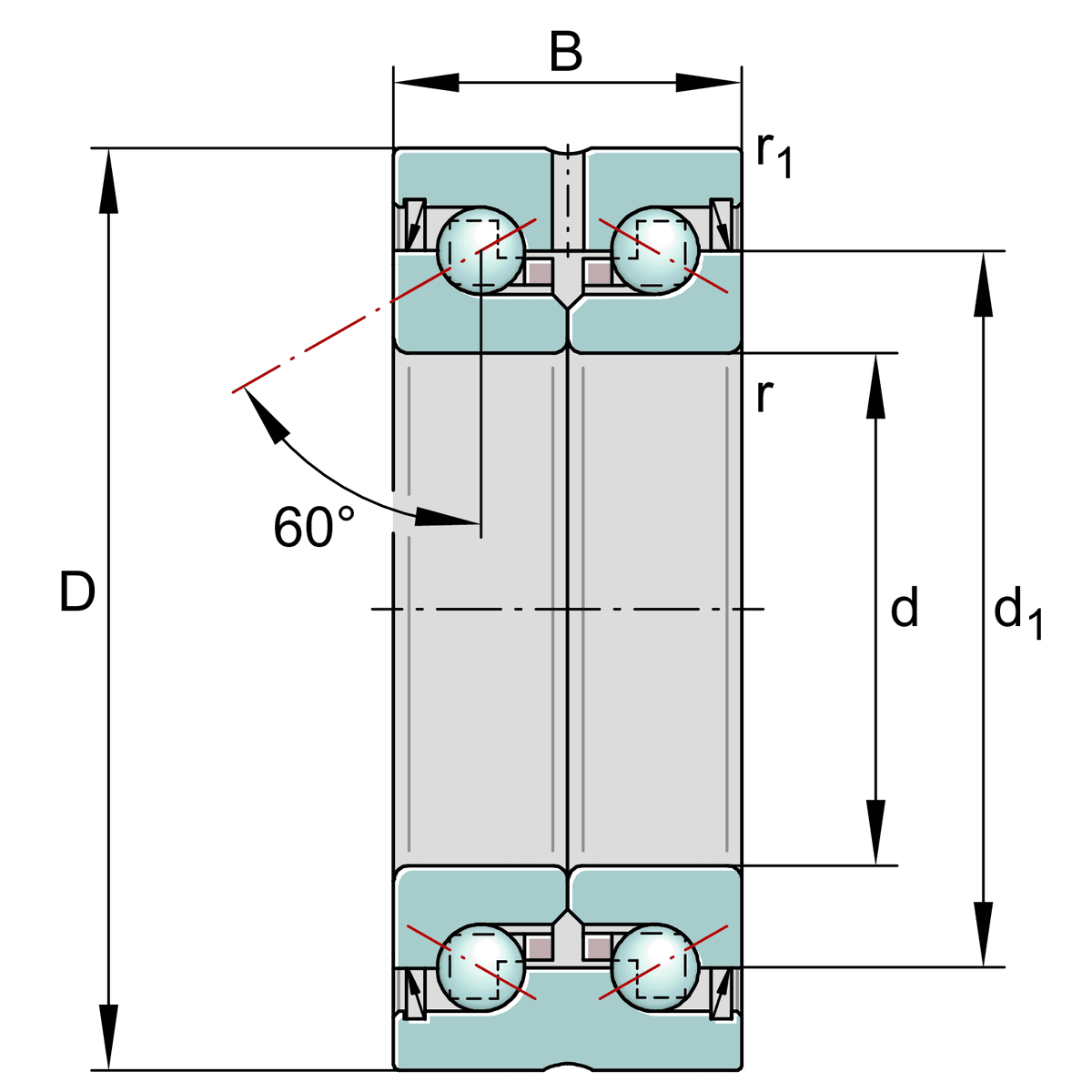

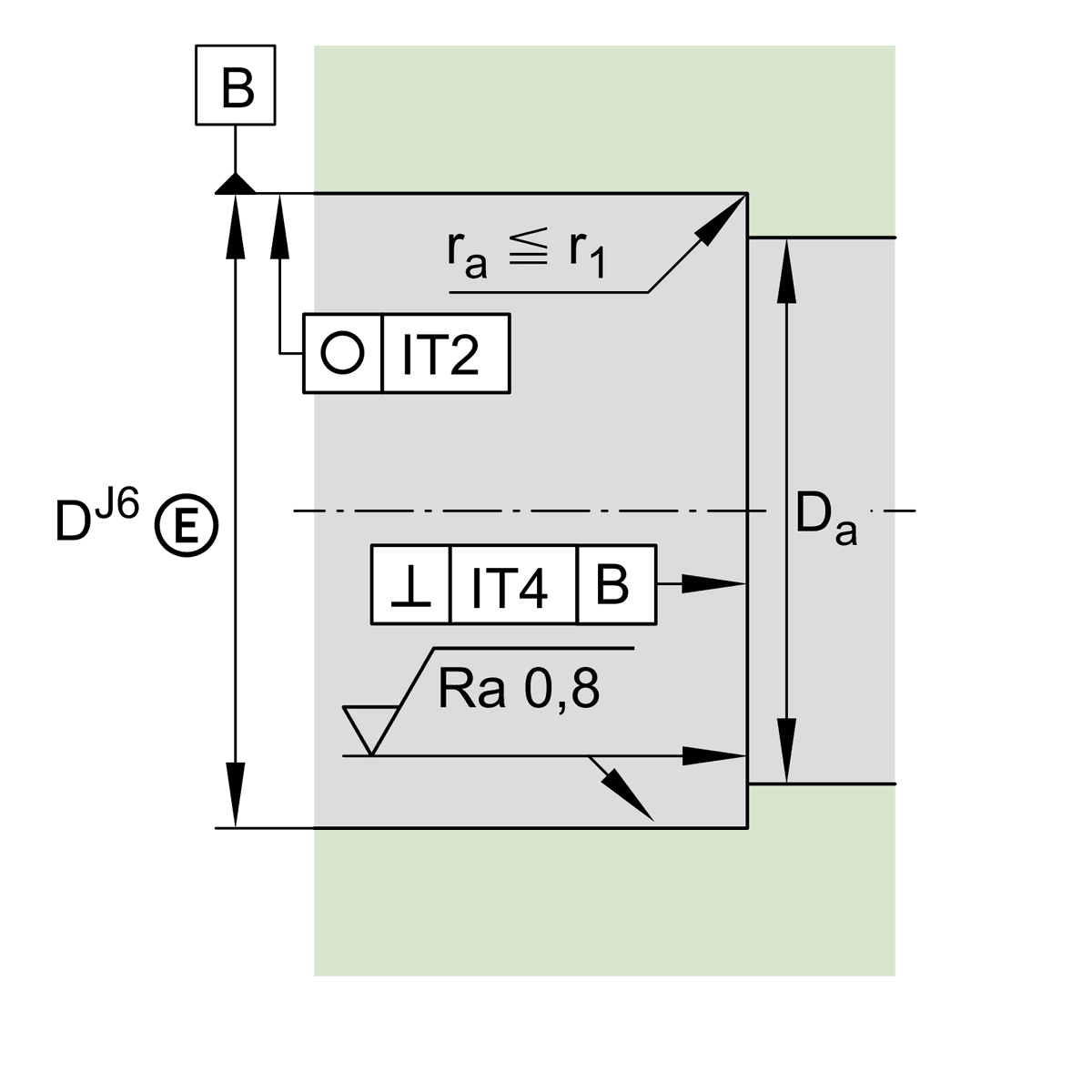

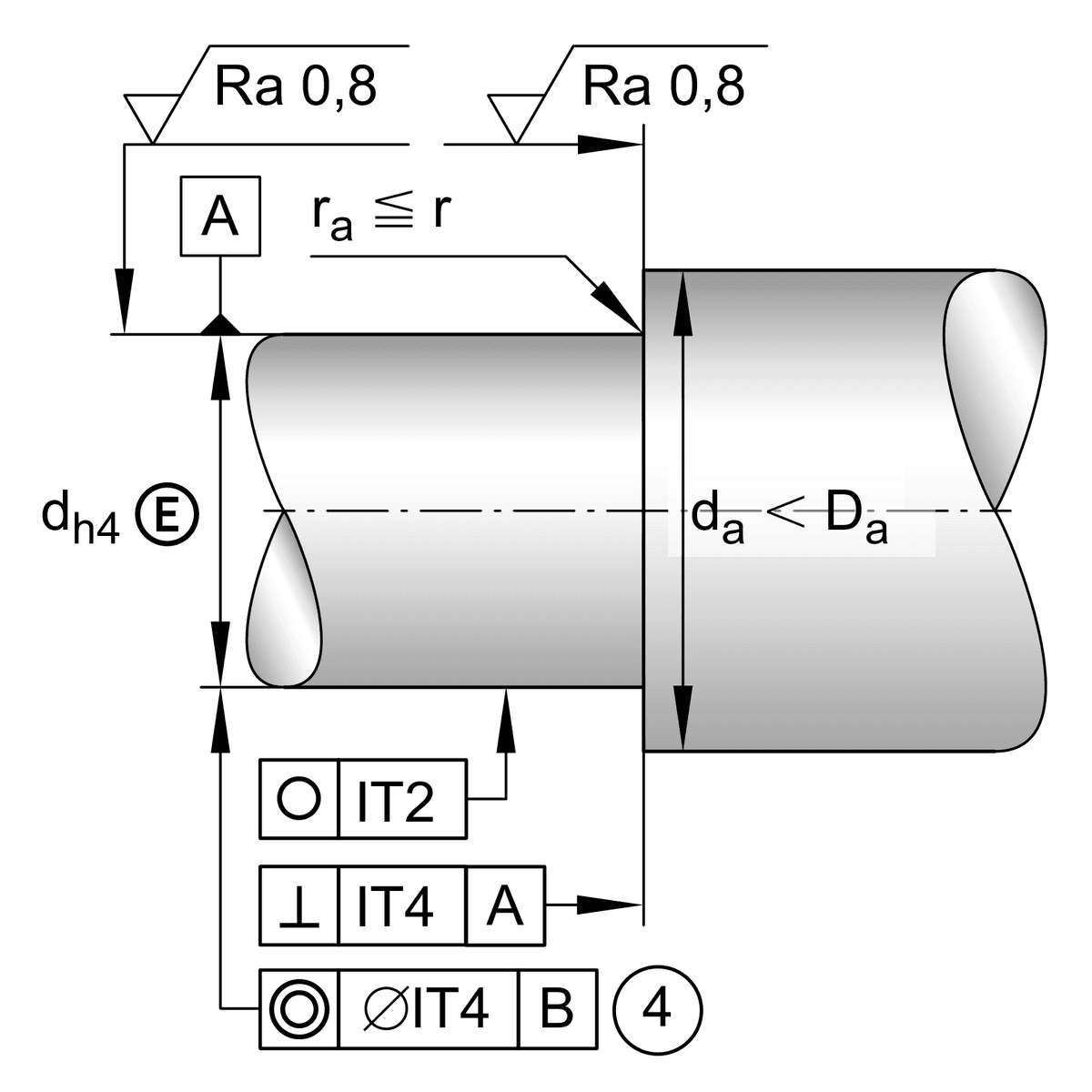

Подшипники серии ZKLN1747 имеют внутренний диаметр 17 мм, наружный диаметр 47 мм и ширину 25 мм. Угол контакта шариков составляет 60°, что обеспечивает очень высокую осевую жесткость и способность воспринимать нагрузки в обоих направлениях. Базовая динамическая осевая грузоподъемность составляет около 18,9–20,7 кН, а статическая — до 31,5 кН.

Для прецизионных опор шарико-винтовых передач (ШВП) металлообрабатывающих станков с ЧПУ выбирают высокоточные версии ZKLN1747-2RS-XL или дуплексные комплекты ZKLN1747-2RS-2AP-XL. Если узел работает в условиях высокой загрязненности, выбирают уплотнения 2RS, а при высокой частоте вращения — 2Z. Версия ZKLN1747-2RS-PE оптимально подходит для менее критичных приводов, где требуется снизить стоимость без потери надежности.

В международном стандарте ISO подшипник обозначается аналогично — ZKLN1747 (двухрядный двунаправленный упорно-радиальный шарикоподшипник для ШВП без корпуса). В системе ГОСТ прямого цифрового аналога нет, так как это узкоспециализированная конструктивная серия опор приводов ШВП. При замене подбирают специализированные подшипники опор винтовых пар с габаритами 17х47х25 мм и углом контакта 60°.

Внутреннее кольцо подшипника состоит из двух раздельных полуколец, которые стягиваются прецизионной гайкой типа INA ZM17 или AM17. Рекомендуемый момент затяжки для гайки составляет 15 Н·м, что обеспечивает необходимое осевое усилие зажатия порядка 7,5 кН. Затягивание с этим моментом формирует точный внутренний преднатяг и обеспечивает максимальную жесткость опорного узла.
