UC213

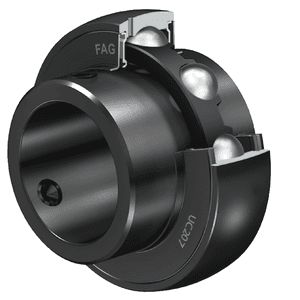

Подшипники серии 213 имеют посадочный диаметр вала 65 мм (либо соответствующий дюймовый размер) и выпускаются с различными механизмами крепления: стопорными винтами на удлиненном внутреннем кольце, эксцентриковым стопорным кольцом, концентрическим зажимным кольцом или конической закрепительной втулкой. Выбор конкретного типа фиксации зависит от направления вращения и динамики нагрузок. Для реверсивных и ударных режимов предпочтительны винтовая фиксация или коническая втулка, а для однонаправленного плавного вращения — эксцентриковое кольцо.

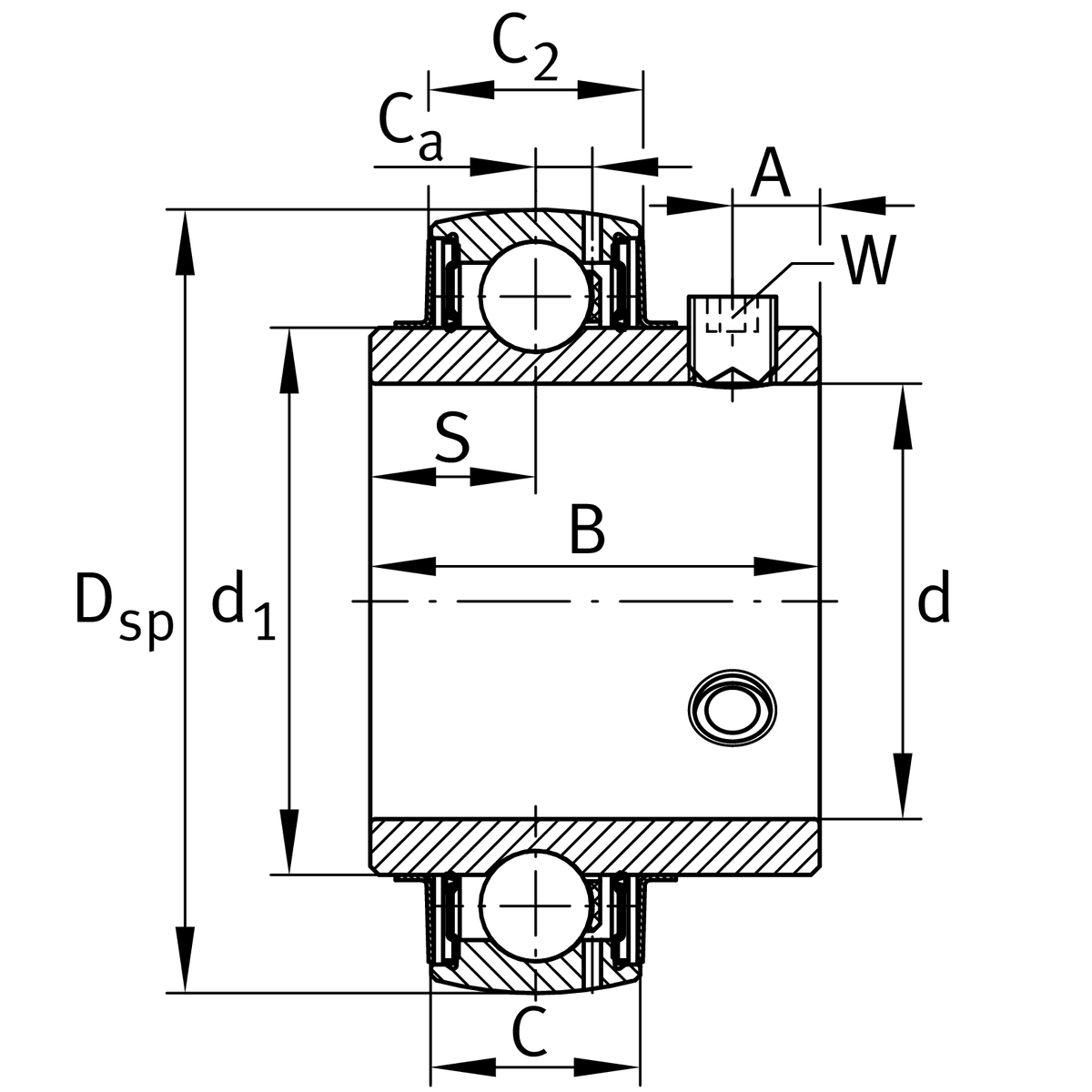

Вставки серии 213 имеют сферическую внешнюю поверхность наружного кольца диаметром 120 мм и монтируются в соответствующие стационарные чугунные, стальные или термопластиковые корпуса. Они совместимы с фланцевыми узлами (на 2, 3 или 4 болта), узлами на лапах (pillow blocks) и натяжными корпусами. Сферическое сопряжение позволяет узлу компенсировать начальную статическую несоосность вала.

Стандартно корпусные вставки серии 213 оснащаются контактными резинометаллическими уплотнениями с дополнительными защитными кольцами-отражателями (флингерами) для надежной защиты от пыли, грязи и влаги. Для тяжелых условий эксплуатации в сельском хозяйстве доступны усиленные трехкромочные уплотнения (3R, 2T). Радиальный внутренний зазор у таких подшипников обычно соответствует увеличенной группе C3 для предотвращения заклинивания при монтаже и температурных расширениях.

По международной системе ISO/JIS подшипники серии обозначаются с префиксами в зависимости от типа крепления: UC, UK, UEL, EX или SA с базовым номером 213. В отечественной номенклатуре по ГОСТ им соответствуют радиальные шариковые сферические подшипники со специальными номерами (например, тип 480213 со стопорными винтами или 11213 с конической посадкой). Все основные присоединительные размеры посадочных поверхностей между стандартами полностью взаимозаменяемы.

Закрепляемые подшипники серии 213 широко используются в тяжелом сельскохозяйственном машиностроении, включая комбайны, сеялки и почвообрабатывающую технику. Также они активно применяются в промышленных ленточных конвейерах, сортировочных линиях, деревообрабатывающих станках и вентиляционном оборудовании. Высокая нагрузочная способность делает их оптимальным выбором для тяжелонагруженных валов диаметром 65 мм.
