Подшипник шариковый радиально-упорный 7004/CM (36104 Л) SXM
Идентификация
- Обозначение (ISO)
- 7004/CM
- Обозначение (ГОСТ)
- 36104 Л
- Бренд
- SXM
Характеристики
Основные характеристики
- Тип
- Шариковый радиально-упорный
- Серия
- 7004
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 11.1 кН
- Статич. грузоподъемность (C₀)
- 6.55 кН
- Класс точности
- P0 (нормальный)
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Смазка
- Жидкое масло
- Рабочая температура
- от -30°C до +150°C

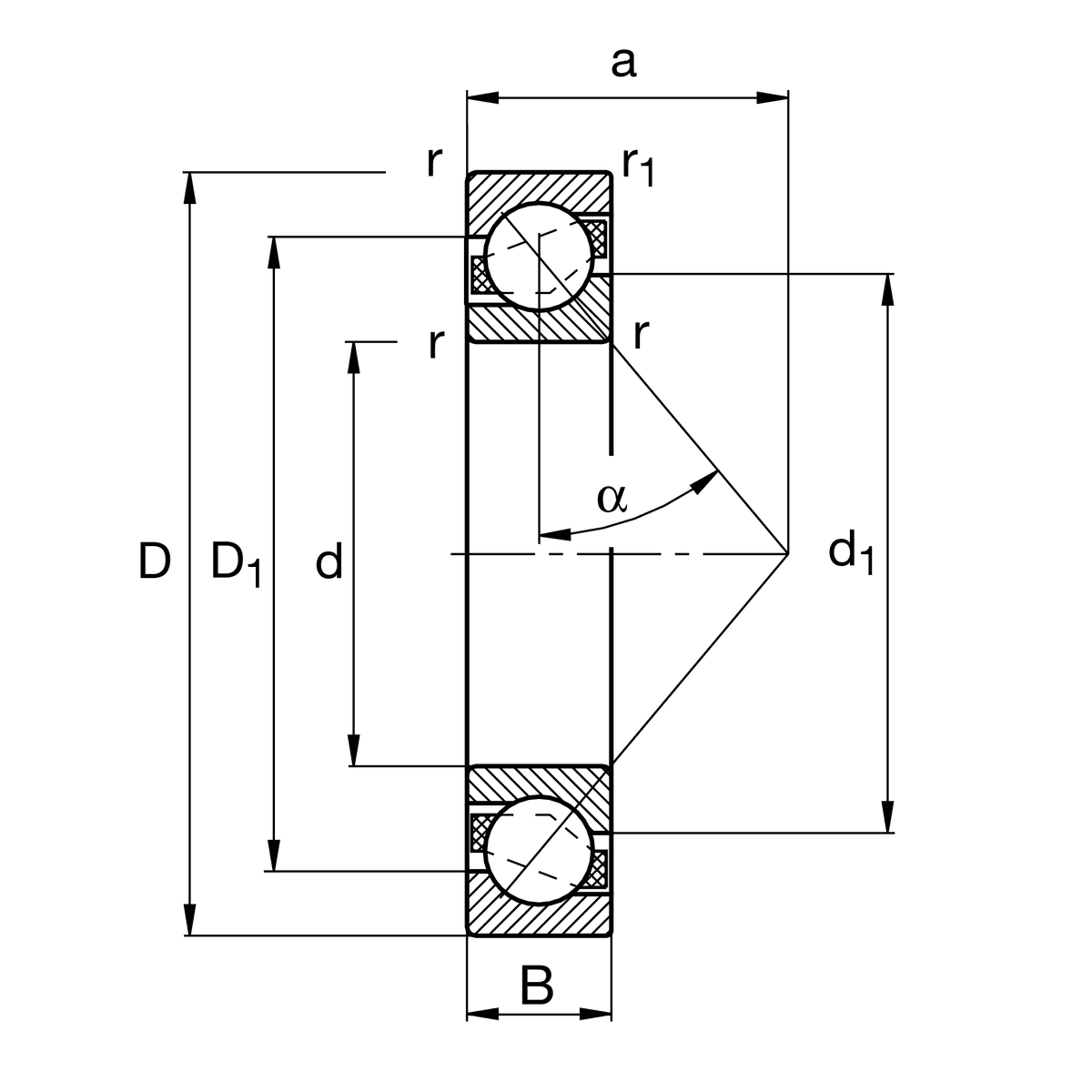

- Внутренний диаметр (d)
- 20 мм
- Наружный диаметр (D)
- 42 мм
- Ширина (B)
- 12 мм
- Смещение точки приложения нагрузки (a)
- 11.5 мм
Описание

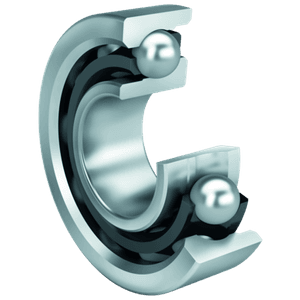

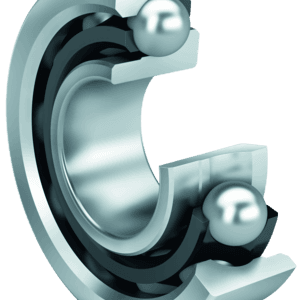

Подшипник 7004CM бренда SXM представляет собой однорядный радиально-упорный шариковый подшипник стандартной серии 7004 с габаритными размерами 20×42×12 мм. Суффикс «C» означает угол контакта 15°, что оптимизирует подшипник для работы на высоких скоростях вращения при восприятии комбинированных радиально-осевых нагрузок (осевая нагрузка воспринимается в одном направлении). Суффикс «M» указывает на сепаратор из точеной латуни, обеспечивающий повышенную механическую прочность, стойкость к ударным нагрузкам и вибрациям. Подшипник применяется в высокоточных и высокоскоростных узлах станкостроения (шпиндели, приводы), штукатурно-малярных агрегатах (СО-150М), редукторах и насосном оборудовании. Отечественным стандартизированным аналогом по ГОСТ 831-75 является 36104Л.
Вопросы и ответы по серии 7004
Каковы основные размеры подшипника 7004 и его аналоги по ГОСТ?
Подшипники серии 7004 имеют стандартные размеры 20 мм (внутренний диаметр), 42 мм (наружный диаметр) и 12 мм (ширина). Отечественными аналогами по ГОСТ являются серии 46104 (угол контакта 26°), 36104 (угол контакта 12–15°) и 66104 (угол контакта 36°). Выбор конкретного аналога зависит от требуемого угла контакта и схемы установки в узле.
Что обозначают буквенные индексы C, AC, B и суффиксы типа CYDUGLP4?
Буквы C, AC и B определяют угол контакта шариков: C — 15°, AC — 25°, B — 40°. Сложные суффиксы вроде CYDUGLP4 указывают на высокоточное шпиндельное исполнение (класс точности P4 / ABEC 7), сепаратор из полиамида или фенолоальдегидной смолы (Y/TY), а также дуплексную универсальную пару (DU) с легким преднатягом (GL).
В чем отличие между открытым подшипником 7004 и закрытым 2RS?
Открытые версии подшипника 7004 предназначены для работы в агрегатах с масляной смазкой (в ванне или масляным туманом) и обеспечивают максимальную частоту вращения. Исполнения с контактными уплотнениями (2RS / 2RSD) защищают внутреннюю полость от пыли и грязи и заправлены пластичной смазкой на весь срок службы, но имеют более низкий предел по оборотам.
Как правильно устанавливать подшипники 7004 в паре (дуплекс)?
Однорядный радиально-упорный подшипник воспринимает осевую нагрузку только в одном направлении, поэтому их чаще всего монтируют парами. Зависимо от требований к жесткости и направлению усилий применяют схемы «спиной к спине» (DB / O-образная), «лицом к лицу» (DF / X-образная) или «тандем» (DT).
Где применяется серия подшипников 7004?
Подшипники 7004 широко используются в высокоточных шпиндельных узлах токарных, фрезерных и шлифовальных станков с ЧПУ. Также их устанавливают в высокооборотистые электродвигатели, приборостроение и редукторы, где требуется высокое качество вращения и устойчивость к комбинированным нагрузкам.
Монтаж и эксплуатация

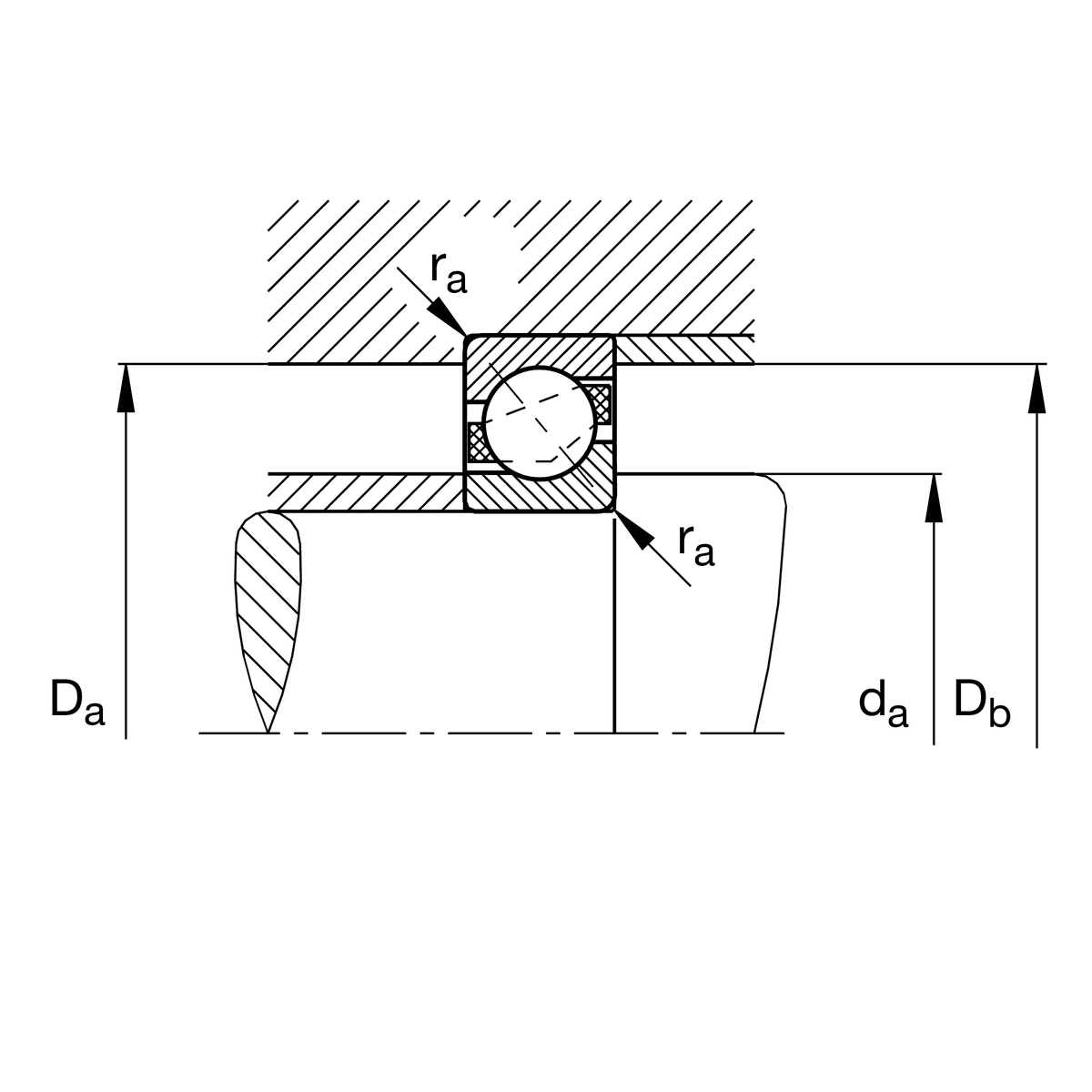

- Посадка на вал
- js5, k5 (стандартная точность/нагрузка); m5 (повышенная нагрузка)
- Посадка в корпус
- JS6, H6 (для плавающих опор); K6, M6 (для фиксированных опор)
- Монтаж
- Усилие запрессовки передается только на монтируемое кольцо, прикладывать силу через шарики запрещено. Посадку на вал рекомендуется выполнять с предварительным нагревом подшипника индукционным нагревателем до 80–100 °C. При монтаже дуплексных комплектов необходимо строго соблюдать схему дуплексирования (DB, DF, DT) и контролировать величину преднатяга.
- Смазка
- Для высокоскоростных шпинделей применяется жидкое минеральное/синтетическое масло или масляный туман. При смазывании консистентной смазкой закладывают 20–30% свободного объема подшипника. Закрытые версии (2RS) поставляются с заправленной заводской смазкой и дополнительного обслуживания не требуют.
- Эксплуатация
- Радиально-упорные подшипники требуют постоянной минимальной осевой нагрузки для исключения проскальзывания шариков. Требуется контрольный прогон после монтажа с измерением рабочей температуры, так как слишком сильный преднатяг или тепловой расширение колец могут вызвать перегрев и повреждение подшипника.
Аналоги по каталогам производителей
- FAG7004-C
- Nachi7004 CYU
- NSK7004CM
- NTN7004CM
- SKF7004 CD
- ГОСТ36104Л
