Подшипник роликовый цилиндрический NUP309 E TVPC3 (70-92309 Е) ARP
Идентификация
- Обозначение (ISO)
- NUP309 E TVPC3
- Обозначение (ГОСТ)
- 70-92309 Е
- Бренд
- ARP
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- NU309
- Рядность
- однорядный
- Сепаратор
- Полиамид (нейлон)
- Динам. грузоподъемность (C)
- 116 кН
- Статич. грузоподъемность (C₀)
- 99 кН
- Макс. обороты (смазка)
- 7 500 об/мин
- Макс. обороты (масло)
- 8 500 об/мин
- Масса
- 0.936 кг
- Класс точности
- P0 (нормальный)
- Зазор
- C3
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

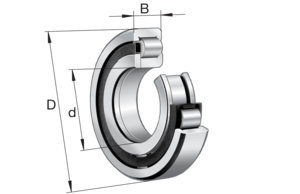

- Внутренний диаметр (d)
- 45 мм
- Наружный диаметр (D)
- 100 мм
- Ширина (B)
- 25 мм
- Диаметр борта наружного кольца (E)
- 88.5 мм
- Диаметр под тела качения (Fw)
- 58.5 мм
Описание
Подшипник NUP309ETVPC3 бренда ARP представляет собой однорядный радиальный цилиндрический роликовый подшипник фиксирующей конструкции NUP (двухбортовое наружное кольцо, однобортовое внутреннее кольцо с плоским упорным кольцом). Характеризуется усиленным внутренним исполнением (E), сепаратором из стеклонаполненного полиамида PA66 (TVP) и увеличенным радиальным зазором C3. Предназначен для работы в условиях высоких радиальных нагрузок и обеспечивают двустороннюю фиксацию вала в осевом направлении.
Вопросы и ответы по серии NU309
Чем отличаются подшипники NU309, NJ309 и NUP309?
Подшипники серии NU309 имеют два борта на наружном кольце и гладкое внутреннее кольцо, благодаря чему они воспринимают только радиальные нагрузки и допускают свободное осевое смещение вала. Исполнение NJ309 имеет один борт на внутреннем кольце, за счет чего фиксирует вал в одном осевом направлении. Модификация NUP309 оснащается бортиком на внутреннем кольце и съемным упорным кольцом, обеспечивая двухстороннюю фиксацию вала.
Какой российский аналог по ГОСТ есть у подшипника NU309?
Импортному роликоподшипнику NU309 размером 45х100х25 мм соответствует отечественный подшипник 32309 по ГОСТ 8328-75. Исполнение NJ309 соответствует маркировке 42309, а NUP309 — подшипнику 92309. При подборе аналога важно также учитывать материал сепаратора и величину радиального зазора.
Что обозначают буквы E, TVP, ECM, C3 в маркировке подшипника NU309?
Буква E (или EC) указывает на усовершенствованную внутреннюю конструкцию с повышенной грузоподъемностью. Обозначения TVP или P означают сепаратор из стеклонаполненного полиамида, J — штампованный стальной, а ECM или M — точеный латунный сепаратор. Суффикс C3 обозначает увеличенный радиальный зазор для условий с высокими температурами или повышенными нагрузками.
Бывают ли подшипники серии NU309 с защитными шайбами или уплотнениями?
Однорядные цилиндрические роликоподшипники серии NU309 изготавливаются в открытом исполнении без встроенных уплотнений или защитных шайб. Это обусловлено их разборной конструкцией и высокими скоростными характеристиками. Защита от загрязнений и удержание смазки обеспечиваются уплотнительными устройствами самого корпуса подшипникового узла.
Где применяются роликовые подшипники NU309?
Подшипники NU309 и их модификации широко используются в редукторах, промышленном оборудовании, мощных электродвигателях, компрессорах и насосах. В автотракторной технике они применяются в трансмиссиях и поддерживающих роликах гусеничных тракторов (например, ДТ-75 и К-702). Они оптимальны для узлов с высокой радиальной нагрузкой и необходимостью компенсации температурного расширения вала.
Монтаж и эксплуатация
- Посадка на вал
- k5, m5 или n6 (в зависимости от величины и характера радиальной нагрузки)
- Посадка в корпус
- J7, K7 или H7 (при местном нагружении и неподвижном корпусе)
- Монтаж
- Конструкция подшипника разборная, поэтому внутреннее и наружное кольца монтируются отдельно. Посадку внутреннего кольца с натягом рекомендуются производить с предварительным индукционным нагревом или нагревом в масляной ванне до +80...+100 °C (не более +120 °C для полиамидных сепараторов TVP/ECP). При сопряжении колец следует исключать перекосы и ударные нагрузки на ролики.
- Смазка
- Подшипники поставляются открытыми и требуют применения пластичной смазки (на литиевой или комплексно-литиевой основе) или жидкого масла при высоких частотах вращения. Заполнение свободного пространства корпуса пластичной смазкой обычно составляет от 30% до 50% объема.
- Эксплуатация
- Исполнение NU не воспринимает осевые нагрузки и предназначено для использования в качестве плавающей опоры. Для предотвращения проскальзывания роликов требуется обеспечение минимальной радиальной нагрузки. Диапазон рабочих температур зависит от смазки и сепаратора (для полиамидных TVP/ECP до +120 °C, для латунных ECM до +150 °C и выше).
Аналоги по каталогам производителей
- FAGNUP309E.TVP.C3
- KOYONUP309R C3
- NSKNUP309ET C3
- NTNNUP309E C3
- SKFNUP 309 ECP/C3
- ГОСТ92309
