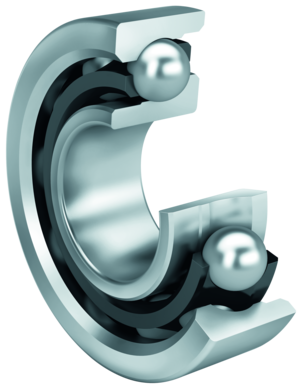

7006 AW

Суффиксы кодируют угол контакта подшипника: C указывает на угол 15°, A5 — 25°, а B — 40°. Меньший угол контакта (15°) обеспечивает максимальную скорость вращения и лучшую работу при радиальных нагрузках. Больший угол (40°) предназначен для восприятия высоких осевых нагрузок, но снижает предельную частоту вращения.

По ГОСТ 831-75 импортной серии ISO 7000 соответствуют подшипники серии 36100 (угол контакта 12°/15°), 46100 (26°) и 66100 (36°). Основные присоединительные размеры (внутренний диаметр, наружный диаметр и ширина) у них полностью совпадают. Однако прецизионные импортные аналоги часто изготавливаются по более высоким классам точности (P4, P2) и со специальными фенольными или полиамидными сепараторами.

Буквы TR означают текстолитовый (фенольный) сепаратор, ориентированный по наружному кольцу для высоких скоростей. Обозначение SUL свидетельствует об одиночном универсальном подшипнике с легким преднатягом для дуплексного монтажа, а P4 указывает на класс точности ISO 4. Индекс AW указывает на штампованный стальной сепаратор или конструктивные модификации производителя.

Для высокооборотных шпинделей станков ЧПУ выбирают подшипники с углом 15° или 25° (C или A5), классом точности P4/P3 и легким преднатягом (EL/L). Для тяжелонагруженных узлов с переменным направлением осевой силы применяют схемы «спина к спине» (DB/DBL) или «лицо к лицу» (DF/DFL) со средним (M) или тяжелым (H) преднатягом. Подшипники с универсальной подгонкой (SU/DU) позволяют собирать любые комбинации без настройки зазора.

Подшипники серии 7000 относятся к особо легкой серии диаметров ISO 10 и используются там, где необходимы компактность, жесткость и высокая точность вращения. Основные области применения — высокоточные шпиндельные узлы металлорежущих и шлифовальных станков, фрезерные головки ЧПУ, высокооборотные электродвигатели и приборостроение.
