NN3024K

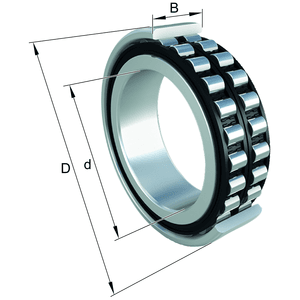

Подшипник роликовый цилиндрический NN3024K (2-3182124К)
Идентификация
- Обозначение (ISO)
- NN3024K
- Обозначение (ГОСТ)
- 2-3182124К
Характеристики
Основные характеристики
- Тип
- Роликовый цилиндрический
- Серия
- 3024
- Рядность
- двухрядный
- Сепаратор
- Латунь
- Динам. грузоподъемность (C)
- 244 кН
- Статич. грузоподъемность (C₀)
- 383 кН
- Макс. обороты (смазка)
- 4 200 об/мин
- Макс. обороты (масло)
- 5 000 об/мин
- Масса
- 3.83 кг
- Класс точности
- P2
- Зазор
- CN (нормальный)
- Уплотнение
- Открытый (без уплотнений)
- Рабочая температура
- от -30°C до +120°C

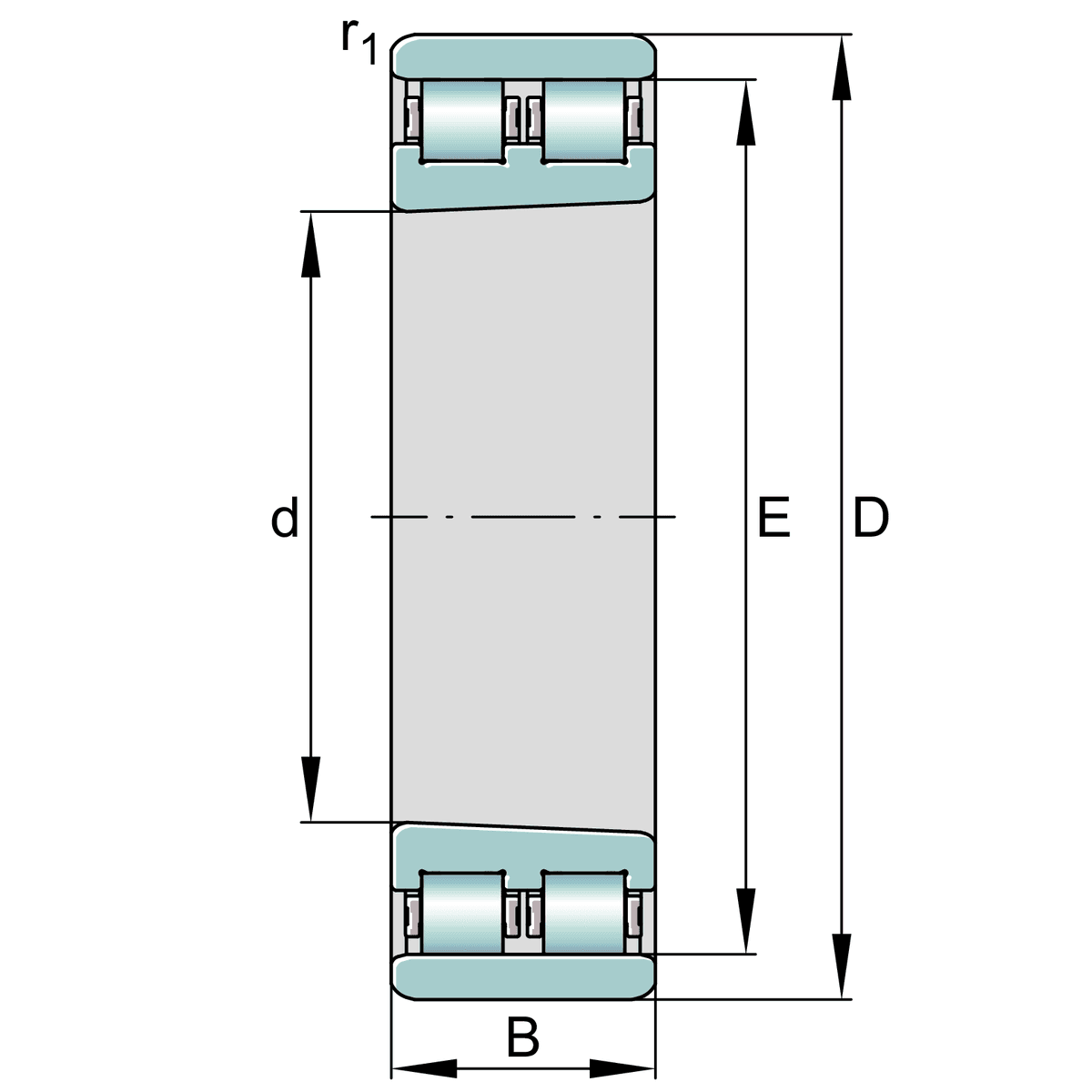

- Внутренний диаметр (d)
- 120 мм
- Наружный диаметр (D)
- 180 мм
- Ширина (B)
- 46 мм
- Диаметр борта наружного кольца (E)
- 165 мм
Описание
Подшипник 2-3182124 К (международный аналог NN3024K) — прецизионный роликовый радиальный двухрядный подшипник с короткими цилиндрическими роликами, выпускаемый по ГОСТ 7634-75 / ГОСТ 520 по 2-му классу точности. Оснащен коническим посадочным отверстием (конусность 1:12), безбортовым наружным кольцом со смазочной канавкой и отверстиями (обозначение К) и массивным латунным сепаратором. Коническая посадка позволяет точно регулировать радиальный зазор и создавать предварительный натяг при монтаже на шпиндель. Основное применение — передние шпиндельные опоры металлорежущих станков высокой точности (включая токарно-винторезные станки ФТ-11, 16Б25ПСп, 1М63БФ101).
Вопросы и ответы по серии 3024
В чем разница между подшипниками NN3024K и NN3024?
Обозначение «К» на конце указывает на коническое внутреннее отверстие с конусностью 1:12. Модификация NN3024 без буквы «К» имеет цилиндрическое отверстие. Из-за разной формы посадочной шейки вала эти исполнения не являются взаимозаменяемыми.
Какой стандарт ГОСТ соответствует импортному подшипнику NN3024K?
Отечественным аналогом по ГОСТ 7634-75 является роликовый подшипник 3182124 (например, 2-3182124 К, где цифра 2 обозначает класс точности). Оба подшипника имеют габариты 120х180х46 мм и коническую посадку внутреннего кольца.
Может ли подшипник серии 3024 воспринимать осевые нагрузки?
Нет, роликовые цилиндрические подшипники серии 3024 предназначены для работы исключительно под радиальной нагрузкой. Осевое смещение вала компенсируется внутри подшипника за счет свободного перемещения роликов по дорожке качения. Для фиксации вала в осевом направлении узлы дополняют упорными или радиально-упорными подшипниками.
Что означают суффиксы и буквы в маркировке (например, 2-3182124 Л или NN3024 KTN9)?
Буквенные индексы определяют материал сепаратора и конструктивные особенности. Буква «Л» (или M/MA в ISO) обозначает обработанный латунный сепаратор, «Е» или TN9 — сепаратор из полиамида или текстолита. Префиксы вроде «2-» по ГОСТ или суффиксы SP/P4 по ISO указывает на прецизионный класс точности.
Где чаще всего применяются подшипники серии 3024 (NN3024K / 3182124)?
Благодаря высокой радиальной жесткости и точности вращения подшипники этой серии массово используются в шпиндельных узлах металлообрабатывающих станков. Также их устанавливают в тяжелые промышленное редукторы и прецизионное оборудование.
Монтаж и эксплуатация

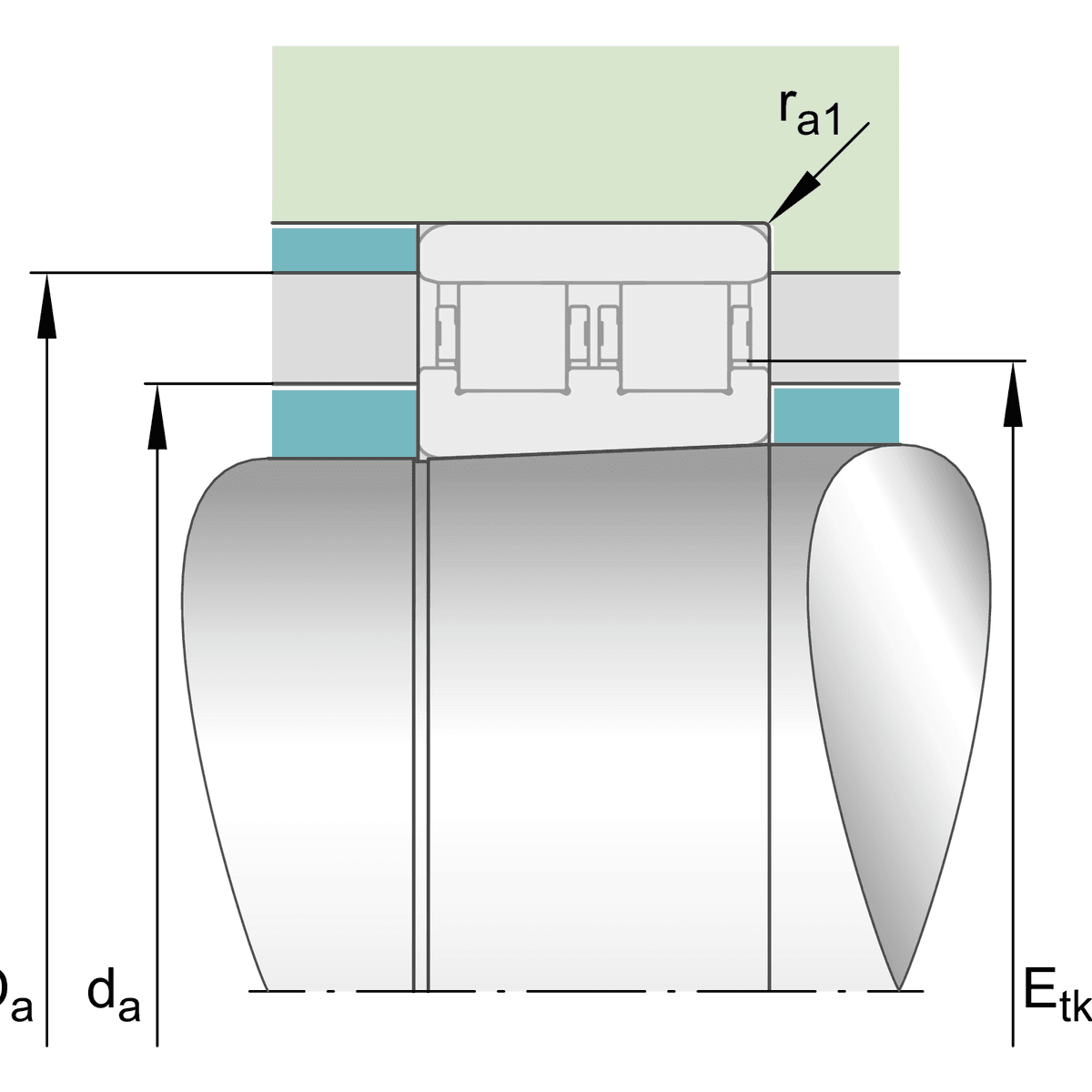

- Посадка на вал
- Коническая шейка вала 1:12 (посадка регулируется осевым затягиванием внутреннего кольца)
- Посадка в корпус
- K6, K7 или H6 (в зависимости от нагрузки и требуемой точности шпиндельного узла)
- Монтаж

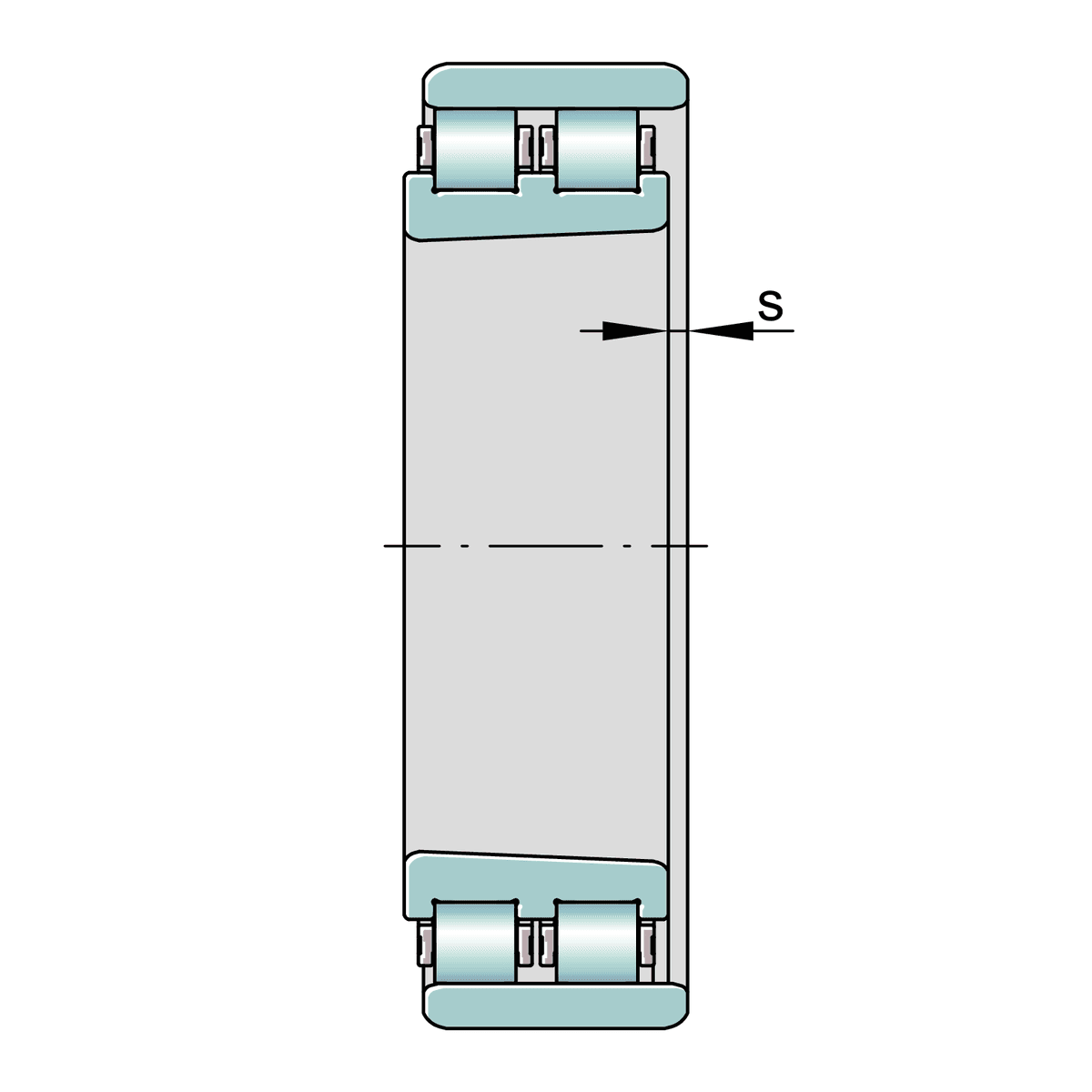

- Подшипник имеет разборную конструкцию, поэтому внутреннее и наружное кольца монтируются отдельно. Внутреннее кольцо напрессовывается на конический вал с контролем радиального зазора (натяга) с помощью микрометра или мерных пластин. При запрессовке и соединении колец необходимо избегать перекосов во избежание повреждения роликов.
- Смазка
- Используется пластичная смазка для высокоскоростных узлов (заполнение на 20–30% свободного объема) или циркуляционное жидкое масло. Наружное кольцо серии часто имеет канавку и отверстия для подвода смазки (W33).
- Эксплуатация
- Серия подшипников 3024 обеспечивает высокую радиальную жесткость и минимальный уровень вибраций на высоких скоростях. Регулируемый радиальный зазор позволяет выставить оптимальный преднатяг для максимальной точности работы шпинделя.
Аналоги по каталогам производителей
- FAGNN3024-AS-K-M-SP
- FLTNN3024K
- ISONN3024K
- NSKNN3024K
- SKFNN 3024 K/SPW33
