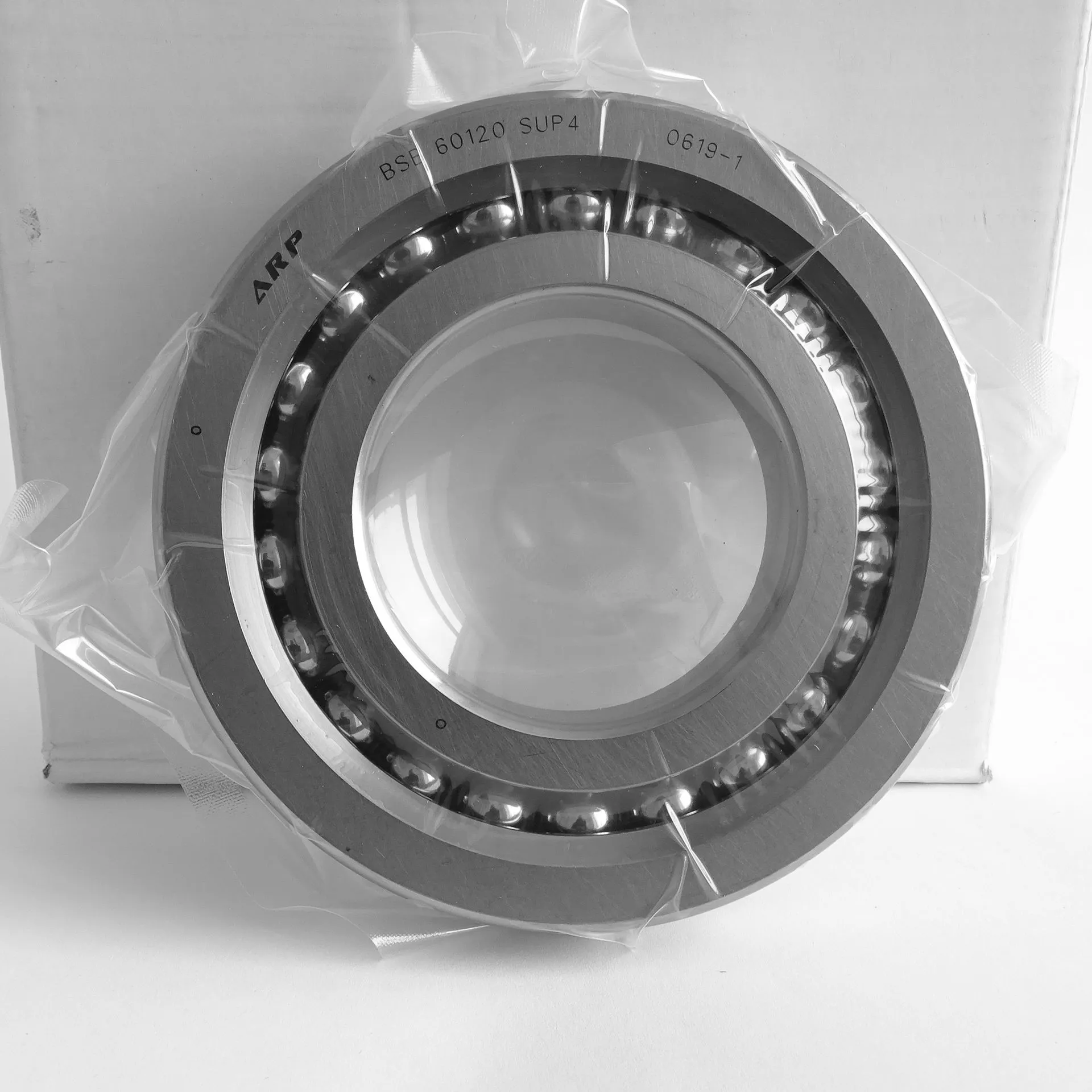

BSB60120SUP4

Подшипники этой серии имеют увеличенный угол контакта 60°, что обеспечивает высокую осевую жесткость и грузоподъемность, необходимые для опор ШВП. В отличие от стандартных радиально-упорных подшипников с углом 15°–40°, они рассчитаны на точное восприятие двухсторонних осевых нагрузок при минимальном моменте трения. Это делает их оптимальным выбором для прецизионных приводов подачи станков с ЧПУ.

Обозначение DU или U указывает на универсальную дуплексируемость колец для возможности сборки в многорядные комплекты. Буквы DB, DF и DT задают конкретную схему дуплексирования («спина-к-спине», «лицо-к-лицу» или тандем). Индексы L, M или GM задают уровень преднатяга, а P4 или P4N соответствует прецизионному классу точности по ISO/JIS.

Подшипники опор ШВП серии 60 со стандартизированными размерами взаимно заменяемы между ведущими брендами, такими как NSK (серия TAC), Nachi (серия TAB) и SKF/FAG (серия BSB). Однако замену подшипников внутри парного или многорядного комплекта необходимо производить строго полным сетом одного производителя. Смешивание подшипников разных брендов или партий в одном дуплексе недопустимо из-за разницы в преднатяге и размерах.

Открытые исполнения применяются в герметичных корпусах с централизованной масляной или пластичной смазкой. Бесконтактные уплотнения (2NKE / DDG) защищают от пыли и мелких частиц без увеличения трения, что идеально для высокоскоростных режимов. Контактные уплотнения (2NSE) обеспечивают максимальную защиту от СОЖ и загрязнений, но немного ограничивают предельную частоту вращения.

Легкий преднатяг (L / GL) выбирается для высокоскоростных приводов с минимальным тепловыделением и небольшими нагрузками. Средний преднатяг (M / GM) является универсальным стандартом для большинства металлообрабатывающих станков с ЧПУ, обеспечивая баланс жесткости и долговечности. Для тяжелых условий резания и высоких осевых нагрузок может применяться увеличенный преднатяг.
