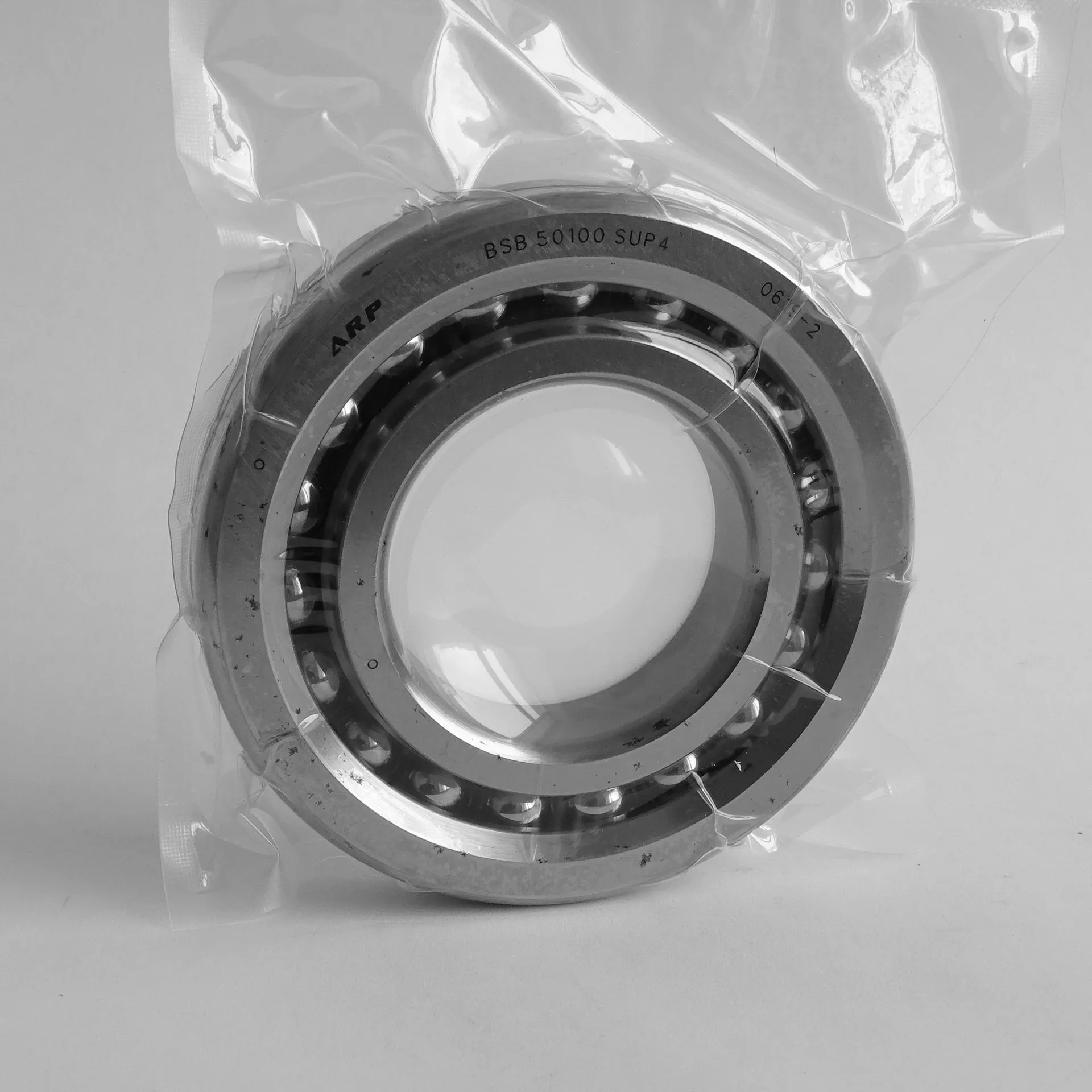

BSB50100SUP4

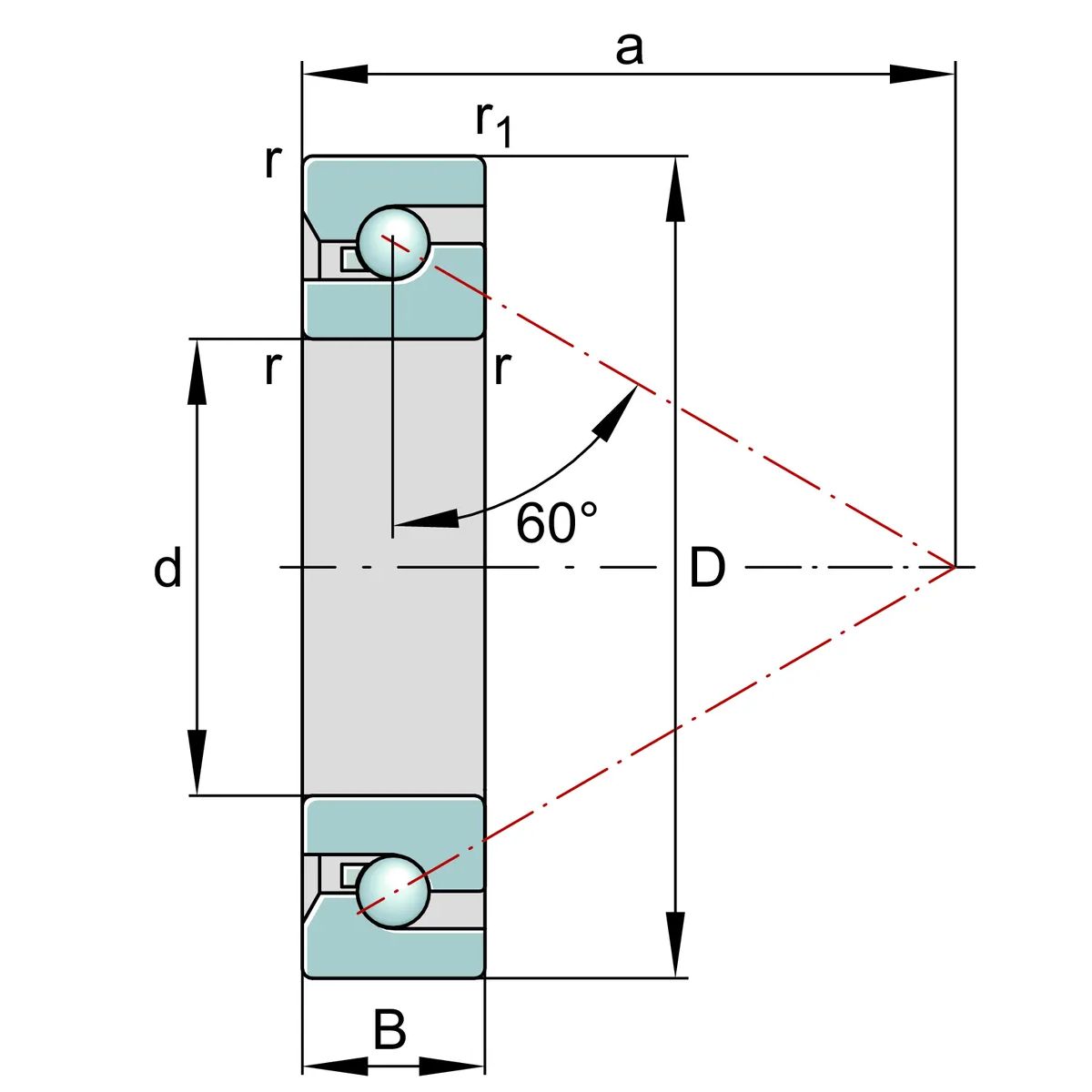

Радиально-упорные (упорно-радиальные) шариковые подшипники серии 50100 (например, BSB50100, BSD 50100, 50TAC100B) разработаны специально для опор шарико-винтовых передач (ШВП) металлообрабатывающих станков и ЧПУ. С углом контакта 60° и прецизионным классом точности P4 (ABEC7) они обеспечивают максимальную осевую жесткость, высокую точность позиционирования и минимальный момент трения при высоких нагрузках.

Исполнение SU обозначает универсальный одиночный подшипник, подшлифованный для дуплексации в любую комбинацию без дополнительных проставок. Обозначения DB («спина к спине»), DF («лицо к лицу») и DT («тандем») применяются для готовых спаренных комплектов с отрегулированным преднатягом. Индексы 2Z и 2RS указывают на наличие защитных шайб или контактных уплотнений для защиты от грязи и вытекания смазки.

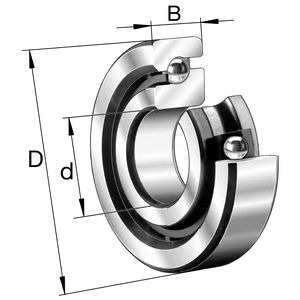

В международной системе ISO подшипники серии 50100 имеют базовые размеры 50x100x20 мм и выпускаются под брендами FAG (BSB50100-SU), SKF (BSD 50100) и NSK (50TAC100B). По ГОСТ аналоги соответствуют специализированным упорно-радиальным сериям опор ШВП с повышенным классом точности (класс 4 или 2 по ГОСТ соответствует P4/ABEC7).

Выбор зависит от требуемой схемы дуплексации, частоты вращения и уровня загрязнения среды. Для закрытых узлов с централизованной масляной смазкой применяются открытые подшипники (BSB50100-SU), а для работы с пластичной смазкой в запыленных условиях — уплотненные версии (BSB50100-2Z или 2RS). Класс точности P4/SUP4 обязателен для прецизионных осей станков с ЧПУ.

Стрелки на наружной поверхности подшипника указывают направление линии контакта и предназначены для правильной ориентации колец при сборке в дуплексные комплекты. В схеме DB стрелки направлены вершинами друг от друга, в схеме DF — навстречу друг другу, а в схеме DT — в одну сторону. Правильное расположение гарантирует расчетный преднатяг и отсутствие осевого люфта ШВП.
