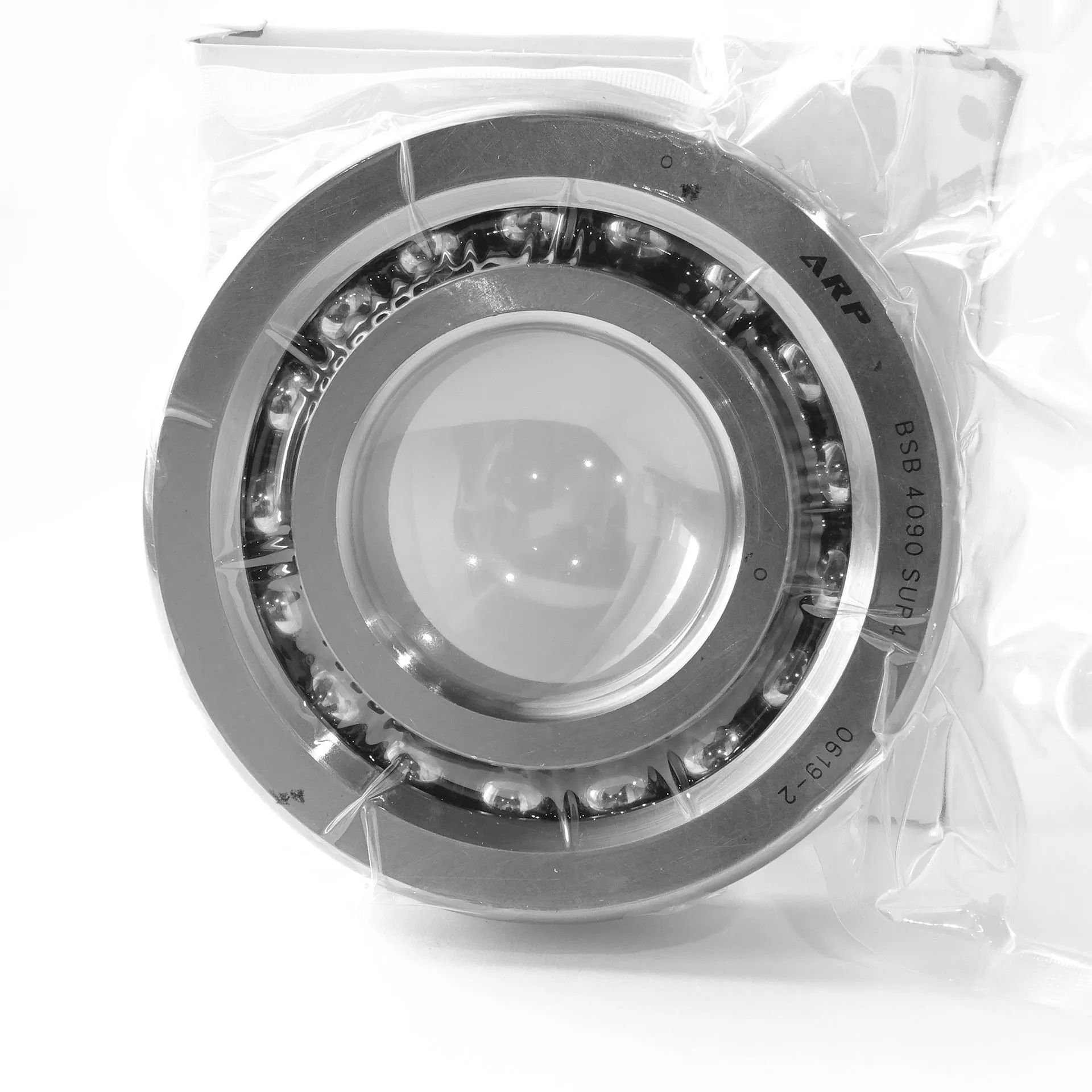

BSB4090 SUP4

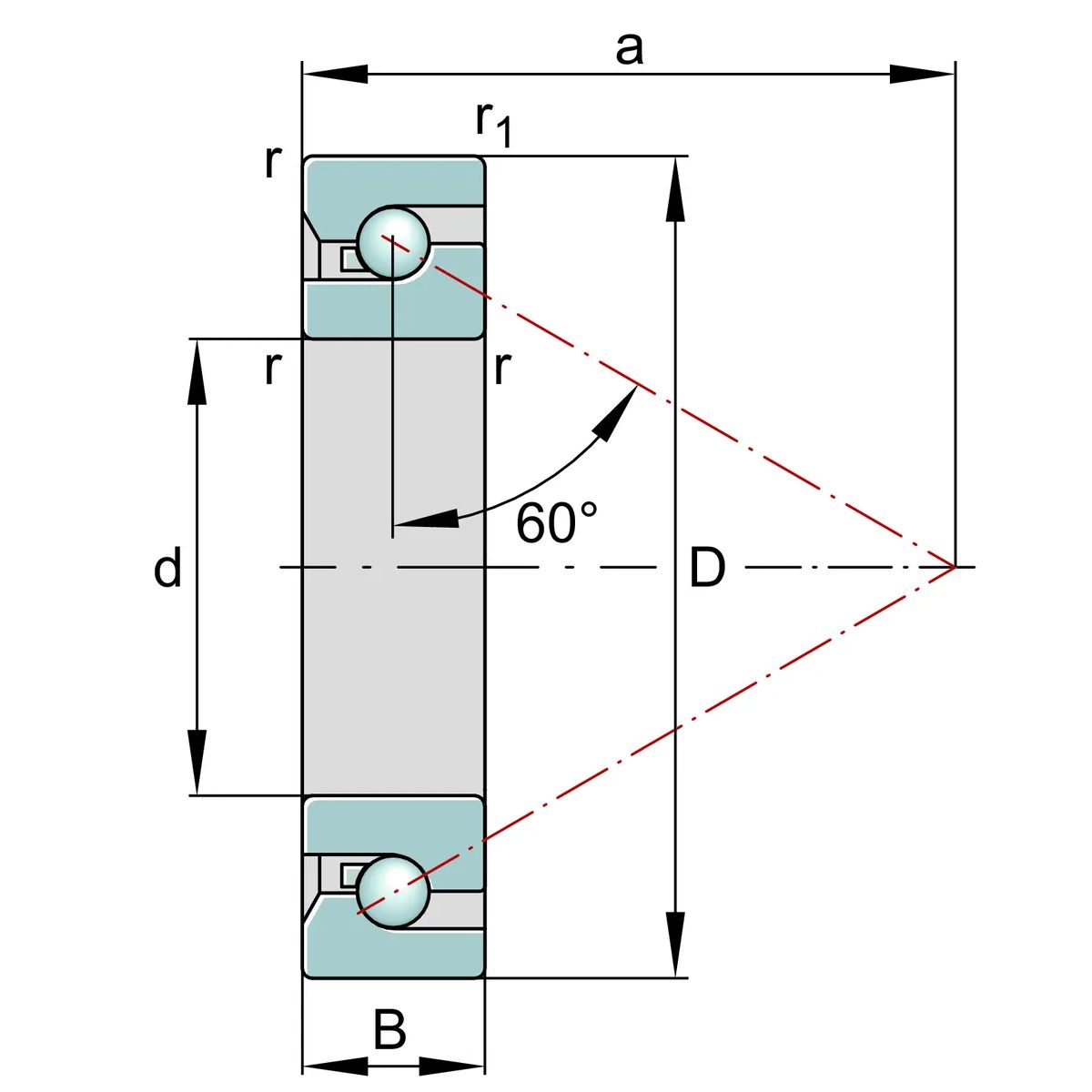

Серия 4090 (включающая обозначения BSB4090, BSD 4090 и SUP4) представляет собой прецизионные шариковые радиально-упорные подшипники с углом контакта 60°. Подшипники этой серии специально спроектированы для опор шарико-винтовых передач (ШВП) и высокоточных приводов подач металлообрабатывающих станков. Они обеспечивают максимальную осевую жесткость, точность позиционирования и способность воспринимать высокие осевые нагрузки.

Открытые подшипники поставляются без защитных шайб и предназначены для узлов с масляной смазкой или индивидуальным заполнением пластичным смазочным материалом. Исполнения с уплотнениями (например, BSB4090-2Z-SU) оснащены встроенными защитными шайбами и заправлены на заводе высокоэффективной пластичной смазкой. Они защищены от попадания пыли при монтаже и не требуют технического обслуживания в течение всего срока службы.

Суффикс SU указывает на универсальное исполнение (Universal Matching), позволяющее монтировать подшипники в произвольные комплекты. Схема DB (спина к спине) обеспечивает высокую жесткость при опрокидывающих моментах, схема DF (лицом к лицу) воспринимает осевые нагрузки в обоих направлениях, а схема DT (тандем) применяется для восприятия повышенной осевой нагрузки в одном направлении. Для удобства сборки на наружное кольцо подшипников наносят стрелочные метки направления угла контакта.

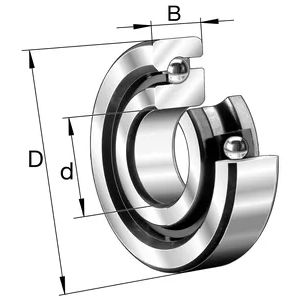

Да, обозначения BSB4090 (FAG/Schaeffler), BSD 4090 (SKF) и SUP4 (NSK/Barden) соответствуют одному базовому типоразмеру с габаритами 40x90x20 мм и углом контакта 60°. При замене важно учитывать класс точности (P4 или выше), уплотнения (открытый или 2Z/2RS) и наличие суффикса универсальной парной подгонки. Это позволяет сохранить исходный преднатяг и жесткость узла ШВП.

Однорядный подшипник BSB4090 шириной 20 мм используется для сборки настраиваемых дуплексных, триплексных или квадруплексных комплектов. Двухрядный подшипник BSN4090 с шириной 46 мм представляет собой единый неразъемный блок с двумя рядами шариков, установленными по схеме «спина к спине». Двухрядное исполнение упрощает монтаж и содержит встроенные уплотнения с канавками для повторного смазывания.
